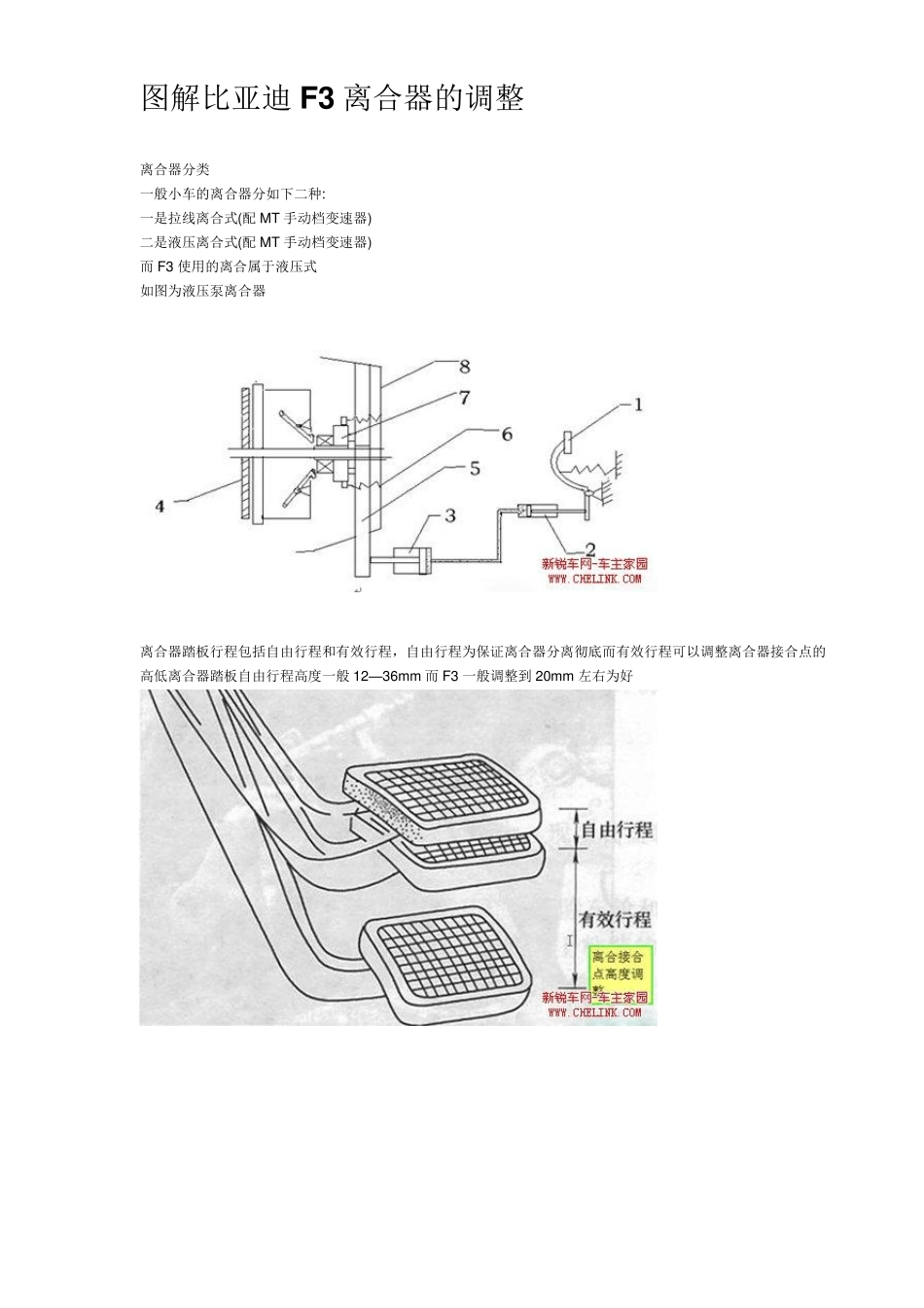

图解比亚迪 F3 离合器的调整 离合器分类 一般小车的离合器分如下二种: 一是拉线离合式(配 MT 手动档变速器) 二是液压离合式(配 MT 手动档变速器) 而 F3 使用的离合属于液压式 如图为液压泵离合器 离合器踏板行程包括自由行程和有效行程,自由行程为保证离合器分离彻底而有效行程可以调整离合器接合点的高低离合器踏板自由行程高度一般 12—36m m 而 F3 一般调整到 20m m 左右为好 离合器踏板自由行程的检查方法: 1、关闭发动机。 2、用手按压离合器踏板并在感到有阻力时测量踏板下降距离。 3、如果自由行程不符合,可联系 4S 店调整,能力较好的可以自行调整. 液压泵离合器的调整方法: 1、先松开离合踏板与离合泵连接顶杆上的锁止螺母. 2、调整螺杆长度,螺杆收短,则离合踏板行程变短,抬高踏板较少便可进入半联动状态,反之则接合点变高. 3、一次调整量不宜过多,调整不适可反复多次进行调整. 4、试验位置合适与否要依试车为准,最后记住一定要锁紧迫紧螺母. 如图开口销取出,将油泵顶杆轴拆下. 如图用手旋转连接叉,顺时钟顶杆变短. 最后记得将防松开口销装回. 箭头所指的方向为: 一、调整后推杆如箭头方向变长,这样会使离合抬高多点才到离合接合点. 二、是调整后推杆如箭头方向变短,这样会使离合轻抬便可进入离合接合点. 如下是自由行程的调整. 调整前将刹车传感开关插头拔下,以免档住松调整螺钉的板手. 最后看看 F3 离合液压泵的具体情况与位置
