HCIE云计算Cinder组件介绍VIP免费

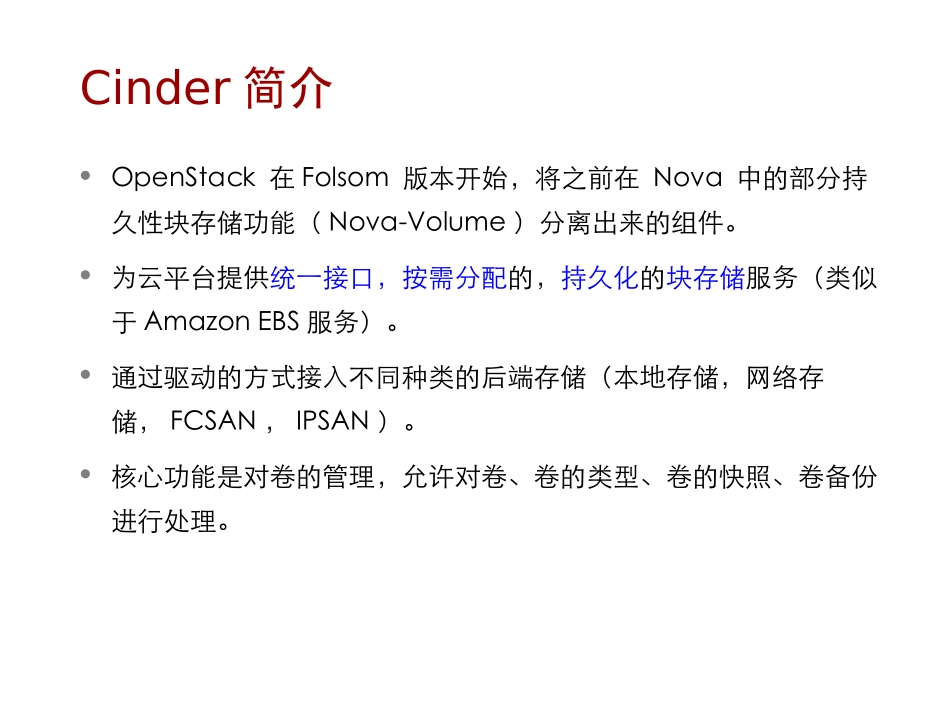

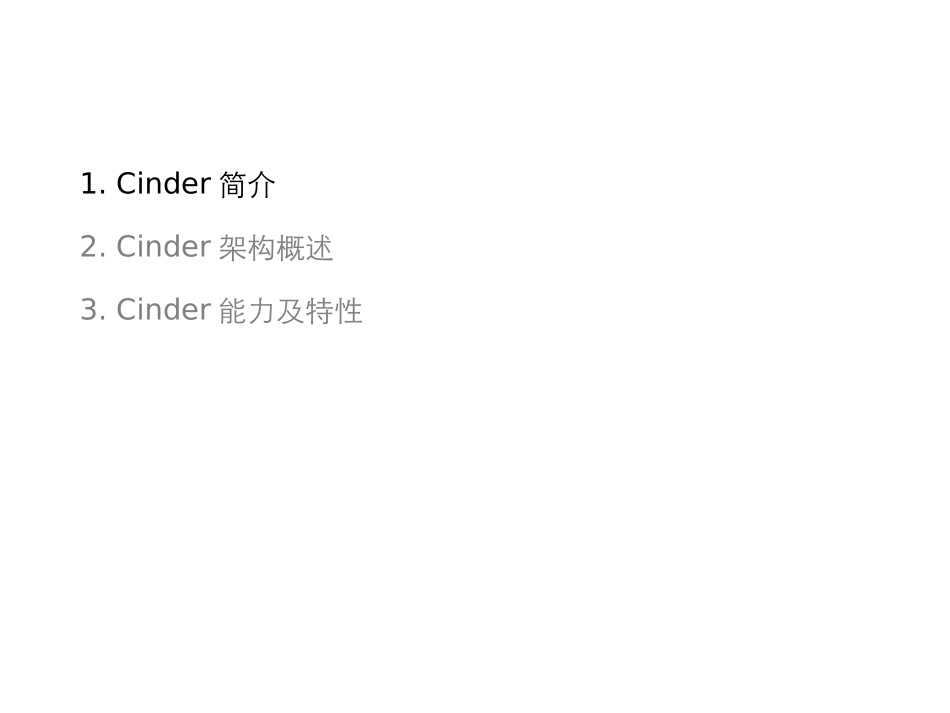

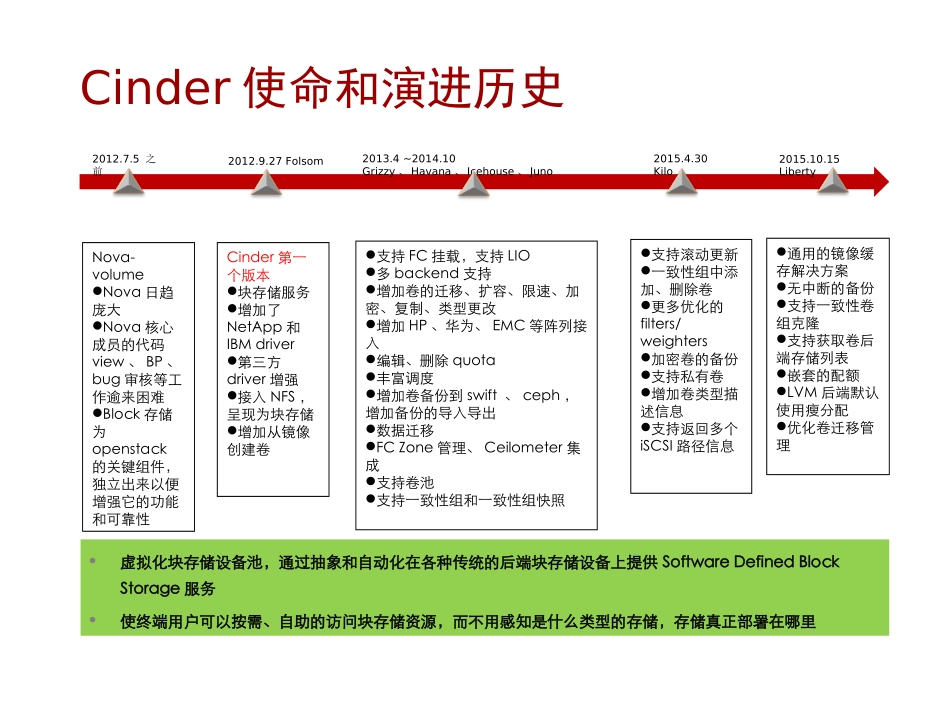

1.Cinder简介2.Cinder架构概述3.Cinder能力及特性Cinder简介OpenStack在Folsom版本开始，将之前在Nova中的部分持久性块存储功能（Nova-Volume）分离出来的组件。为云平台提供统一接口，按需分配的，持久化的块存储服务（类似于AmazonEBS服务）。通过驱动的方式接入不同种类的后端存储（本地存储，网络存储，FCSAN，IPSAN）。核心功能是对卷的管理，允许对卷、卷的类型、卷的快照、卷备份进行处理。虚拟化块存储设备池，通过抽象和自动化在各种传统的后端块存储设备上提供SoftwareDefinedBlockStorage服务使终端用户可以按需、自助的访问块存储资源，而不用感知是什么类型的存储，存储真正部署在哪里Nova-volumeNova日趋庞大Nova核心成员的代码view、BP、bug审核等工作逾来困难Block存储为openstack的关键组件，独立出来以便增强它的功能和可靠性Cinder第一个版本块存储服务增加了NetApp和IBMdriver第三方driver增强接入NFS，呈现为块存储增加从镜像创建卷2012.9.27Folsom2012.7.5之前支持FC挂载，支持LIO多backend支持增加卷的迁移、扩容、限速、加密、复制、类型更改增加HP、华为、EMC等阵列接入编辑、删除quota丰富调度增加卷备份到swift、ceph，增加备份的导入导出数据迁移FCZone管理、Ceilometer集成支持卷池支持一致性组和一致性组快照2013.4~2014.10Grizzy、Havana、Icehouse、Juno2015.4.30Kilo通用的镜像缓存解决方案无中断的备份支持一致性卷组克隆支持获取卷后端存储列表嵌套的配额LVM后端默认使用瘦分配优化卷迁移管理2015.10.15Liberty支持滚动更新一致性组中添加、删除卷更多优化的filters/weighters加密卷的备份支持私有卷增加卷类型描述信息支持返回多个iSCSI路径信息Cinder使命和演进历史Cinder：向虚机提供可用于持久存储的块存储服务。与Nova、Keystone等模块直接交互OpenStack中的Cinder1.Cinder简介2.Cinder架构概述3.Cinder能力及特性CinderClient封装Cinder提供的rest接口，以CLI形式供用户使用CinderAPI对外提供restAPI，对实际操作需求进行解析，对API进行路由寻找相应的处理方法。Cinderscheduler负责收集backend上报的容量、能力信息，根据设定的算法完成卷到指定cinder-volume的调度。Cindervolume多节点部署，使用不同的配置文件、接入不同的backend设备，由各存储厂商插入driver代码与设备交互完成设备容量和能力信息收集、卷和快照操作等。Cinderbackup实现将卷的数据备份到其他存储介质（目前SWIFT/Ceph/TSM提供了驱动）。SQLDB提供存储卷、快照、备份、service等数据，支持Mysql、PG、MSSQL等SQL数据库。模块之间通过AMQP（应用层高级消息队列协议）进行通讯。AMQPAMQPAMQPCinder逻辑架构Cinder组件cinder-apicinder模块对外唯一入口，cinder的endpoint，接收和处理rest请求。cinder-scheduler根据预定的调度过滤策略以及权重计算策略，选择出合适的后端来处理任务。cinder-volume负责与后端存储进行对接，通过各厂商提供的driver将OpenStack操作转换为存储操作。Cinder物理部署Cinder-API，Cinder-Scheduler，Cinder-Volume可以选择部署到一个节点上，也可以分别部署。Cinder-API采用AA模式，Haproxy作为Loadbalance，分发请求到多个CinderAPI。Cinder-Scheduler也采用AA模式，通过RabbitMQ协议（开源的AMQP实现）以负载均衡模式向多个节点分发任务，并以RabbitMQ方式收取Cindervolume上报的能力信息，调度时，scheduler通过在DB中预留资源从而保证数据一致性。Cinder-Volume也采用AA模式，通过调用不同的driver管理不同的存储后端，上报各自backend容量和能力信息，并同时接受请求进行处理执行卷、快照相关的业务，。SAN存储：通过driver对接Cinder-Volume，完成Cinder-Volume下发的操作，定时上报相关信息。CPS:controllerCPS:blockstorage-driverCPS:controllerCinder-APICinder-SchedulerRabbitMQGaussdbCinder-VolumeCinder-APICinder-APICinder-SchedulerCinder-SchedulerCinder-VolumeCinder-VolumeRabbitMQHAproxySAN/FusionStorage/OtherGaussdb1...
