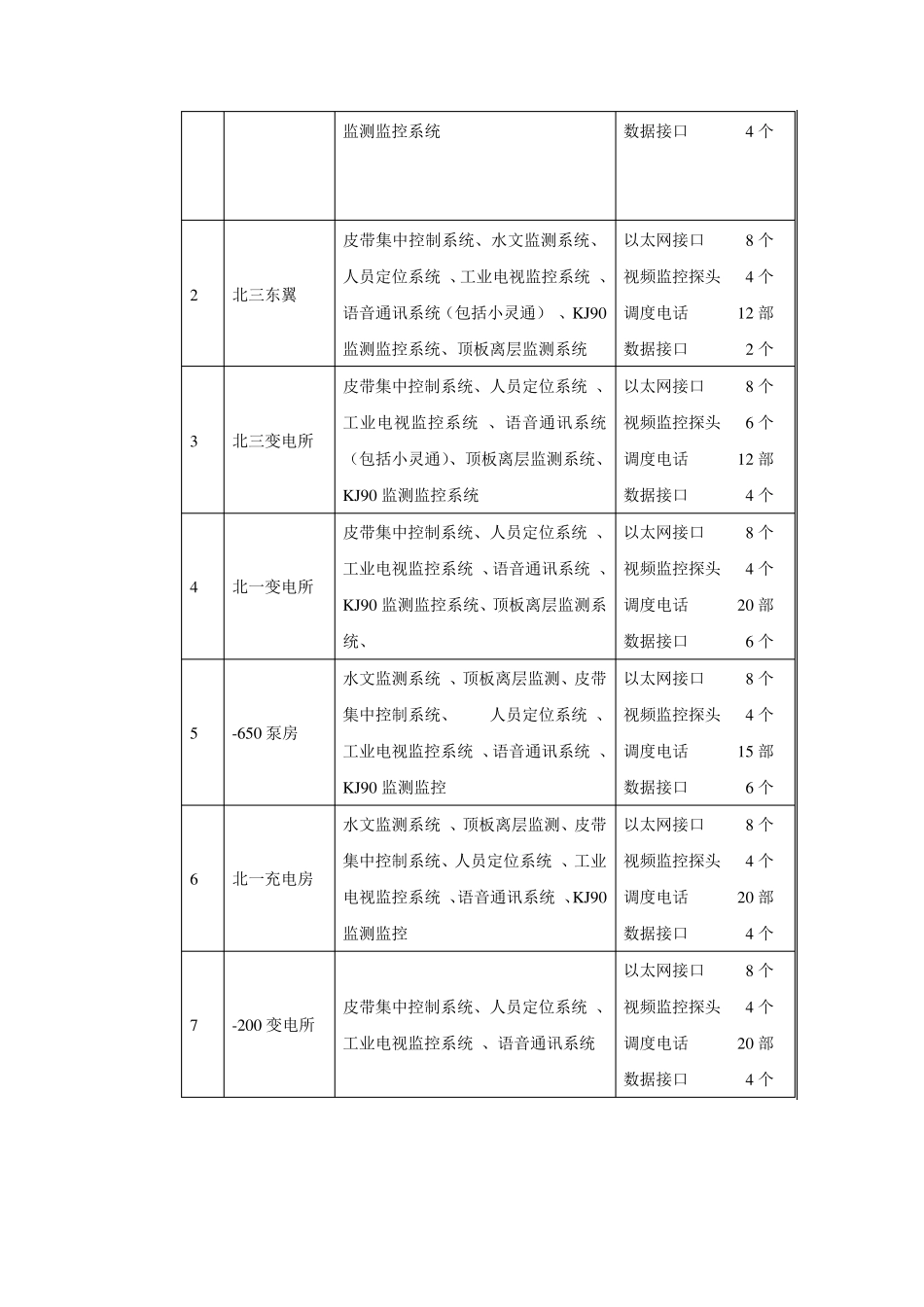

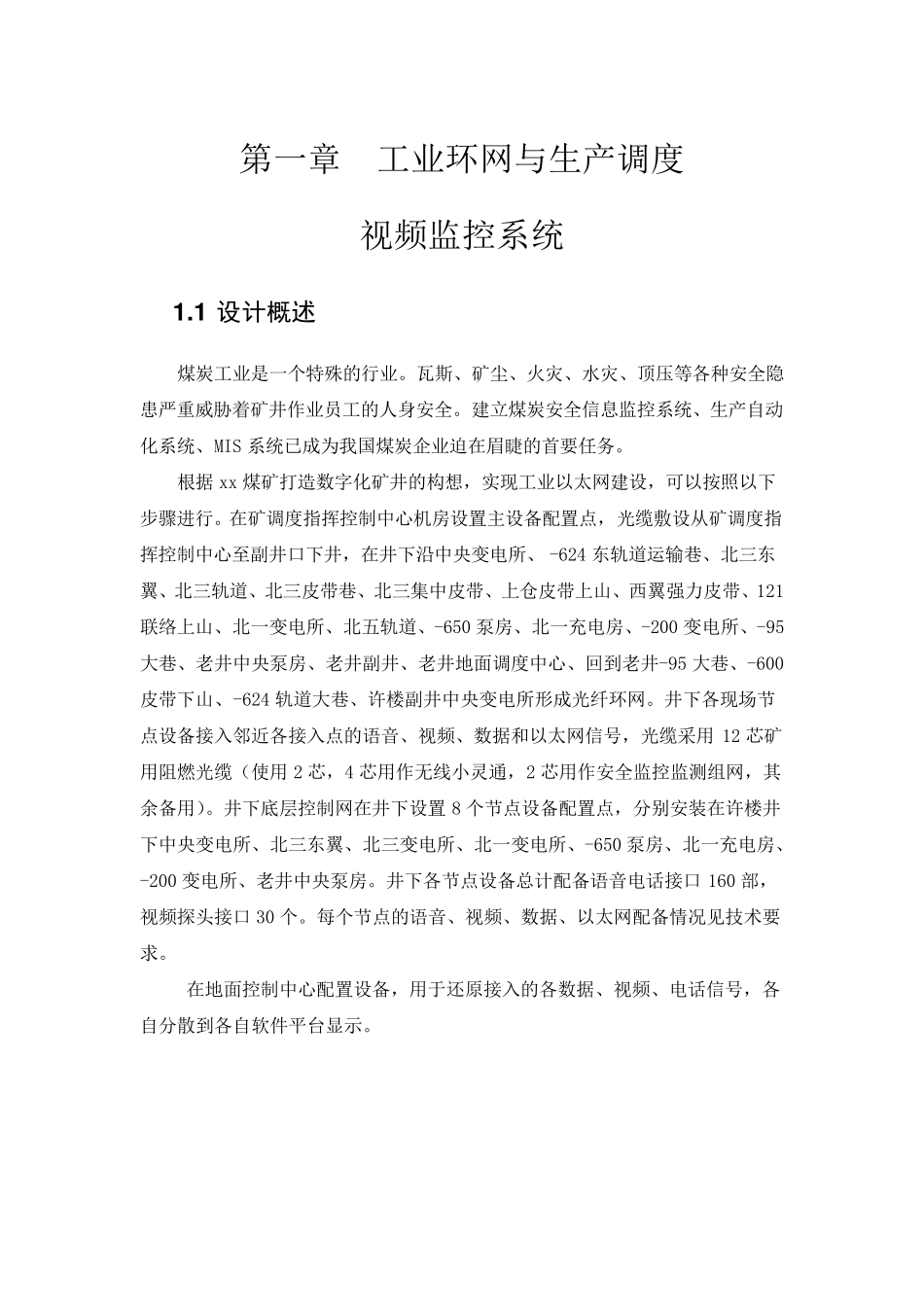

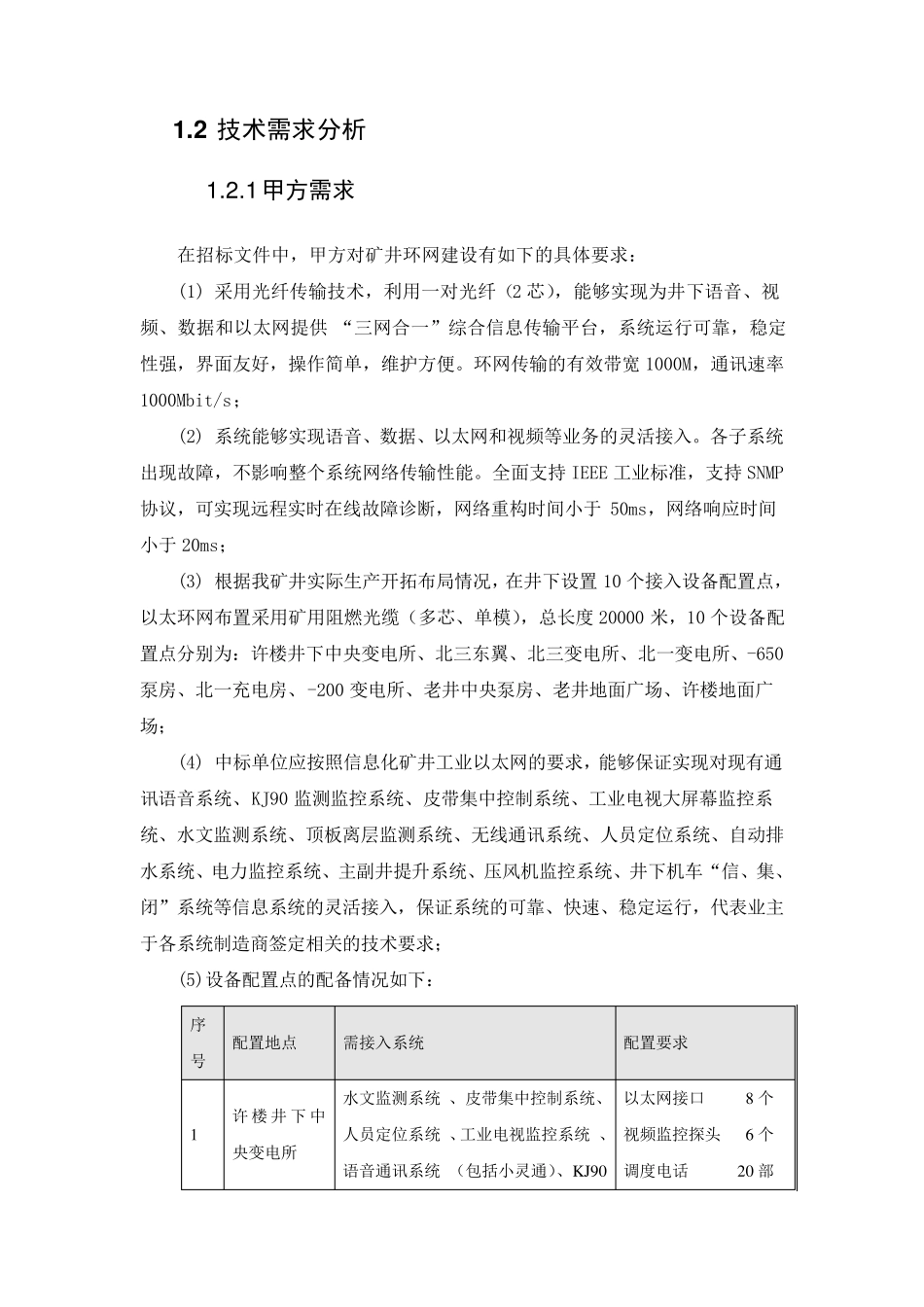

第一章 工业环网与生产调度 视频监控系统 1 .1 设计概述 煤炭工业是一个特殊的行业。瓦斯、矿尘、火灾、水灾、顶压等各种安全隐患严重威胁着矿井作业员工的人身安全。建立煤炭安全信息监控系统、生产自动化系统、MIS 系统已成为我国煤炭企业迫在眉睫的首要任务。 根据 xx 煤矿打造数字化矿井的构想，实现工业以太网建设，可以按照以下步骤进行。在矿调度指挥控制中心机房设置主设备配置点，光缆敷设从矿调度指挥控制中心至副井口下井，在井下沿中央变电所、 -624 东轨道运输巷、北三东翼、北三轨道、北三皮带巷、北三集中皮带、上仓皮带上山、西翼强力皮带、121联络上山、北一变电所、北五轨道、-650 泵房、北一充电房、-200 变电所、-95大巷、老井中央泵房、老井副井、老井地面调度中心、回到老井-95 大巷、-600皮带下山、-624 轨道大巷、许楼副井中央变电所形成光纤环网。井下各现场节点设备接入邻近各接入点的语音 、视频、数据和 以太网信号 ，光缆采 用12 芯 矿用 阻 燃 光缆（ 使 用 2 芯 ，4 芯 用 作无 线 小 灵 通 ，2 芯 用 作安全监控监测 组 网，其余 备用 ）。井下底 层 控制网在井下设置 8 个节点设备配置点，分 别 安装 在许楼井下中央变电所、北三东翼、北三变电所、北一变电所、-650 泵房、北一充电房、-200 变电所、老井中央泵房。井下各节点设备总 计 配备语音 电话 接口 160 部 ，视频探 头 接口 30 个。每 个节点的语音 、视频、数据、以太网配备情 况 见 技 术 要求 。 在地面控制中心配置设备，用 于 还 原 接入的各数据、视频、电话 信号 ，各自分 散 到各自软 件 平 台 显 示 。 1 .2 技术需求分析 1 .2 .1 甲方需求 在招标文件中，甲方对矿井环网建设有如下的具体要求： (1) 采用光纤传输技术，利用一对光纤（2 芯），能够实现为井下语音、视频、数据和以太网提供 “三网合一”综合信息传输平台，系统运行可靠，稳定性强，界面友好，操作简单，维护方便。环网传输的有效带宽 1000M，通讯速率1000Mbit/s； (2) 系统能够实现语音、数据、以太网和视频等业务的灵活接入。各子系统出现故障，不影响整个系统网络传输性能。全面支持 IEEE 工业标准，支持 SNMP协议，可实现远程实时在线故障诊断，网络重构时间小于50ms，网络响应时间小于20ms； (3) 根据我矿井实际生产开拓布局情况，在井下设置10 个接入设备配...
