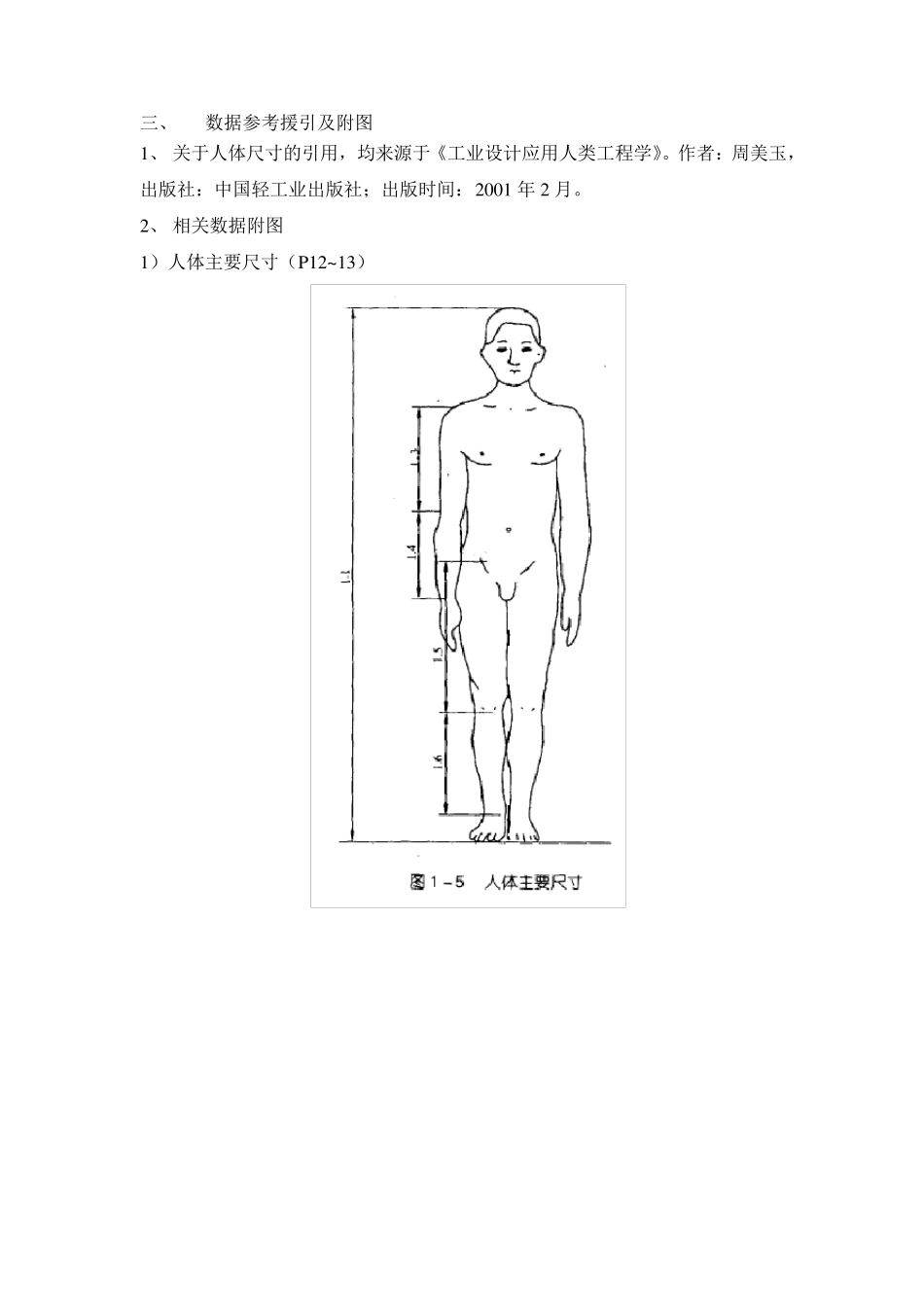

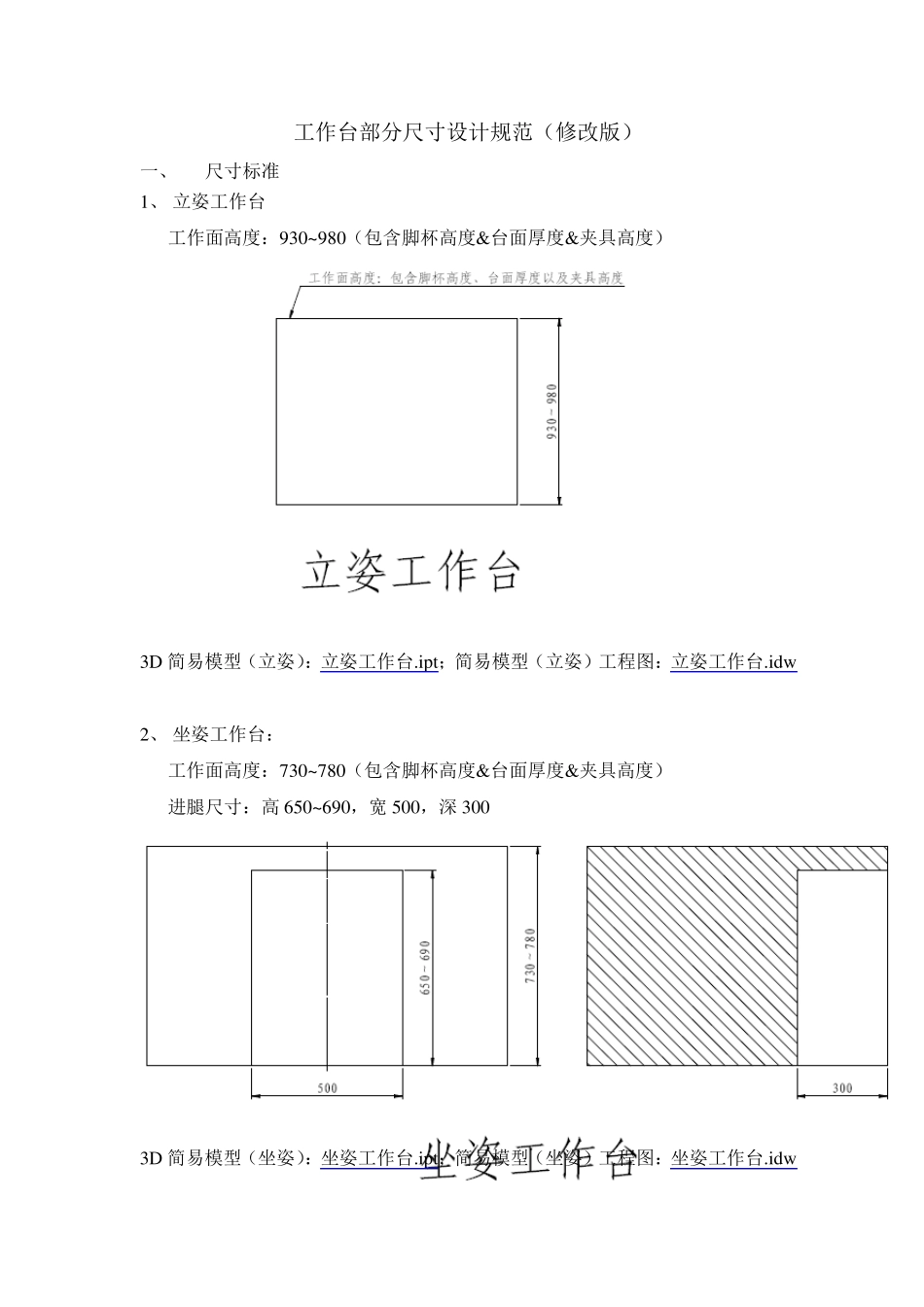

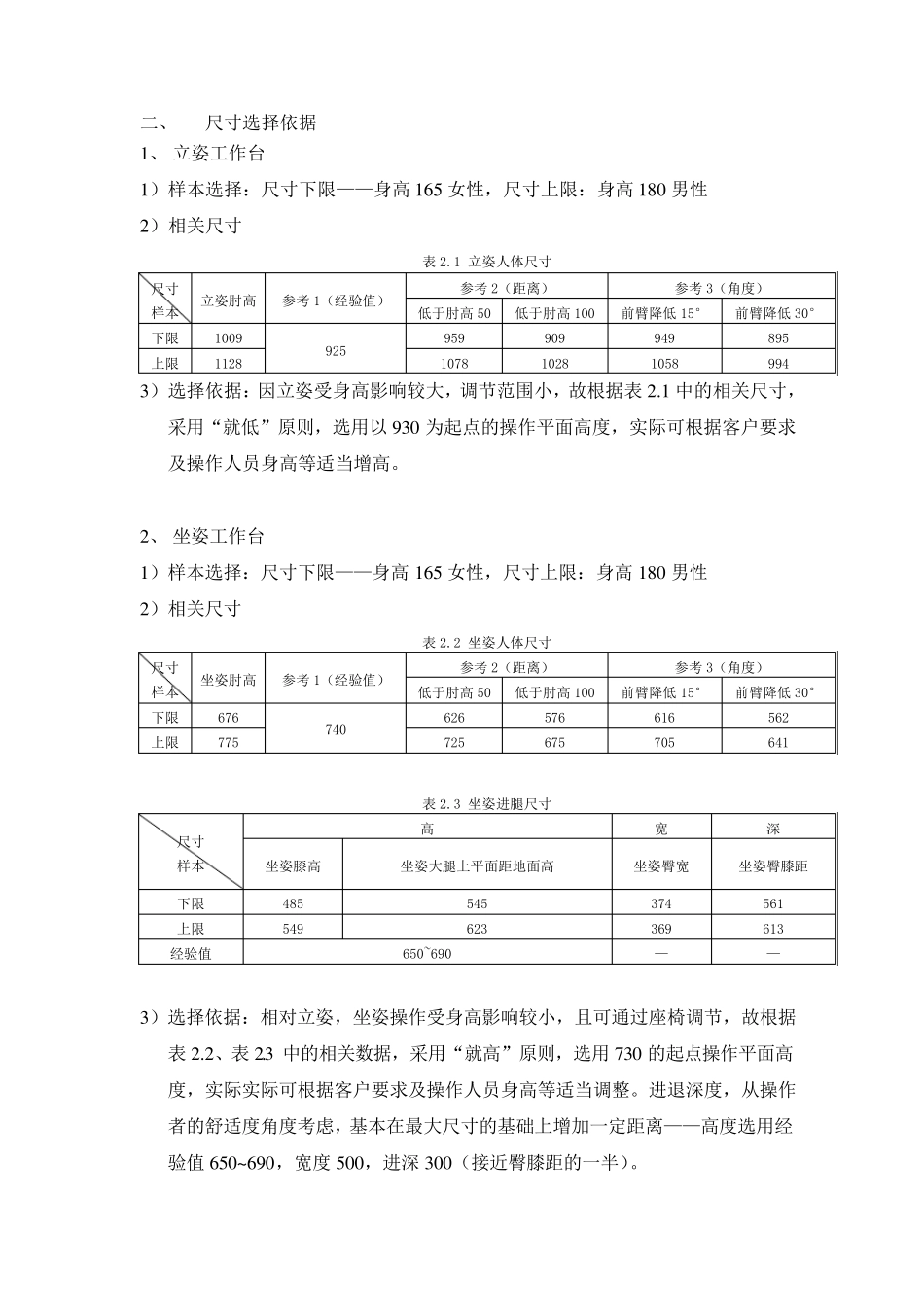

工作台部分尺寸设计规范(修改版) 一、 尺寸标准 1、 立姿工作台 工作面高度:930~980(包含脚杯高度&台面厚度&夹具高度) 3D 简易模型(立姿):立姿工作台.ipt;简易模型(立姿)工程图:立姿工作台.idw 2、 坐姿工作台: 工作面高度:730~780(包含脚杯高度&台面厚度&夹具高度) 进腿尺寸:高 650~690,宽 500,深 300 3D 简易模型(坐姿):坐姿工作台.ipt;简易模型(坐姿)工程图:坐姿工作台.idw 二、 尺寸选择依据 1、 立姿工作台 1)样本选择:尺寸下限——身高165 女性,尺寸上限:身高180 男性 2)相关尺寸 表2.1 立姿人体尺寸 尺寸 样本 立姿肘高 参考1(经验值) 参考2(距离) 参考3(角度) 低于肘高50 低于肘高100 前臂降低15° 前臂降低30° 下限 1009 925 959 909 949 895 上限 1128 1078 1028 1058 994 3)选择依据:因立姿受身高影响较大,调节范围小,故根据表2.1 中的相关尺寸,采用“就低”原则,选用以 930 为起点的操作平面高度,实际可根据客户要求及操作人员身高等适当增高。 2、 坐姿工作台 1)样本选择:尺寸下限——身高165 女性,尺寸上限:身高180 男性 2)相关尺寸 表2.2 坐姿人体尺寸 尺寸 样本 坐姿肘高 参考1(经验值) 参考2(距离) 参考3(角度) 低于肘高50 低于肘高100 前臂降低15° 前臂降低30° 下限 676 740 626 576 616 562 上限 775 725 675 705 641 表2.3 坐姿进腿尺寸 尺寸 样本 高 宽 深 坐姿膝高 坐姿大腿上平面距地面高 坐姿臀宽 坐姿臀膝距 下限 485 545 374 561 上限 549 623 369 613 经验值 650~690 — — 3)选择依据:相对立姿,坐姿操作受身高影响较小,且可通过座椅调节,故根据表2.2、表2.3 中的相关数据,采用“就高”原则,选用 730 的起点操作平面高度,实际实际可根据客户要求及操作人员身高等适当调整。进退深度,从操作者的舒适度角度考虑,基本在最大尺寸的基础上增加一定距离——高度选用经验值650~690,宽度500,进深 300(接近臀膝距的一半)。 三、 数据参考援引及附图 1、 关于人体尺寸的引用,均来源于《工业设计应用人类工程学》。作者:周美玉,出版社:中国轻工业出版社;出版时间:2001 年 2 月。 2、 相关数据附图 1)人体主要尺寸(P12~13) 2)人体坐立姿尺寸(P13~14) 3 )人体水平尺寸 4)作业面高度选择(P116) 5)坐姿进腿尺寸(P116) 6)范例参考(P119~121) 7 )
