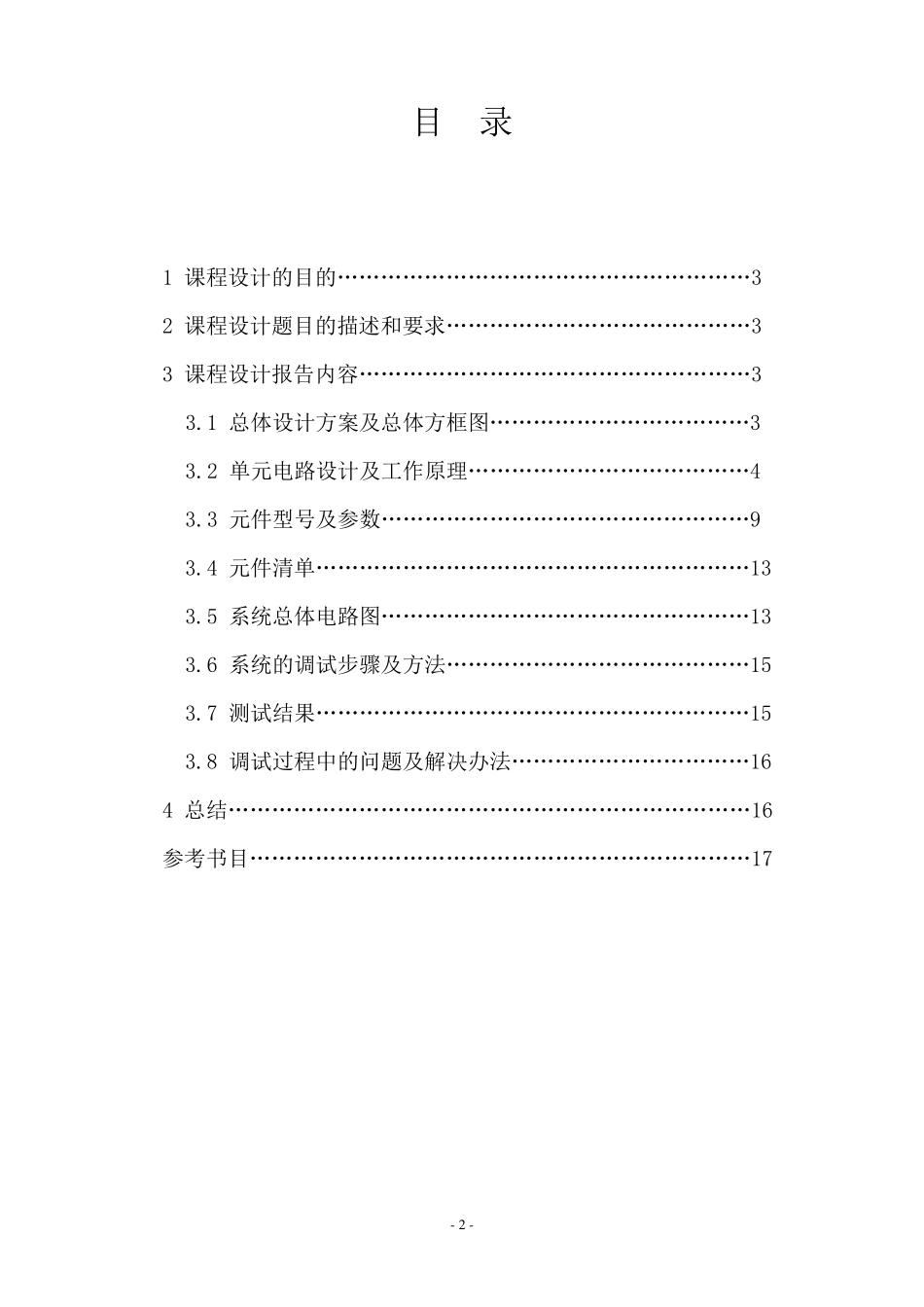

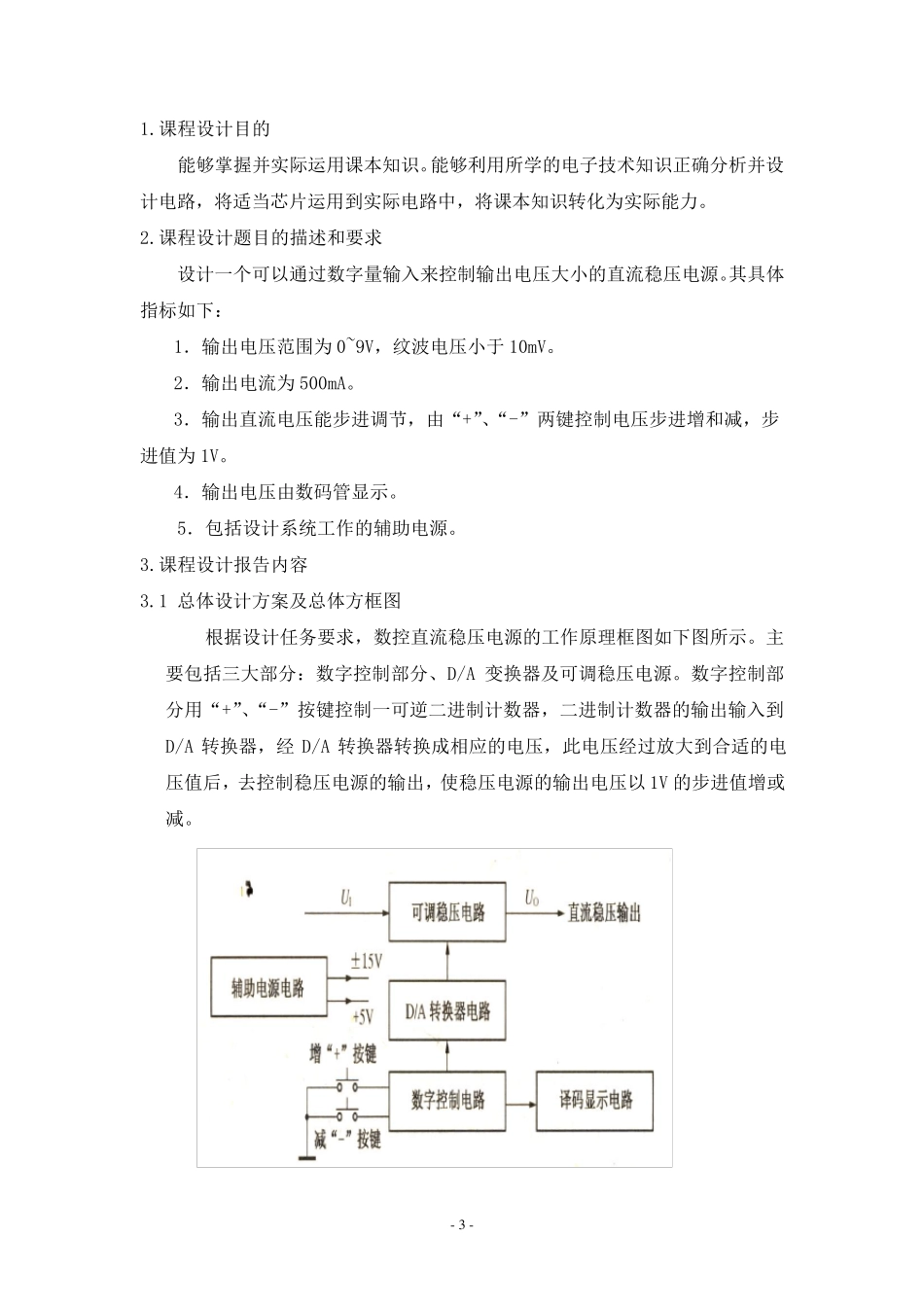

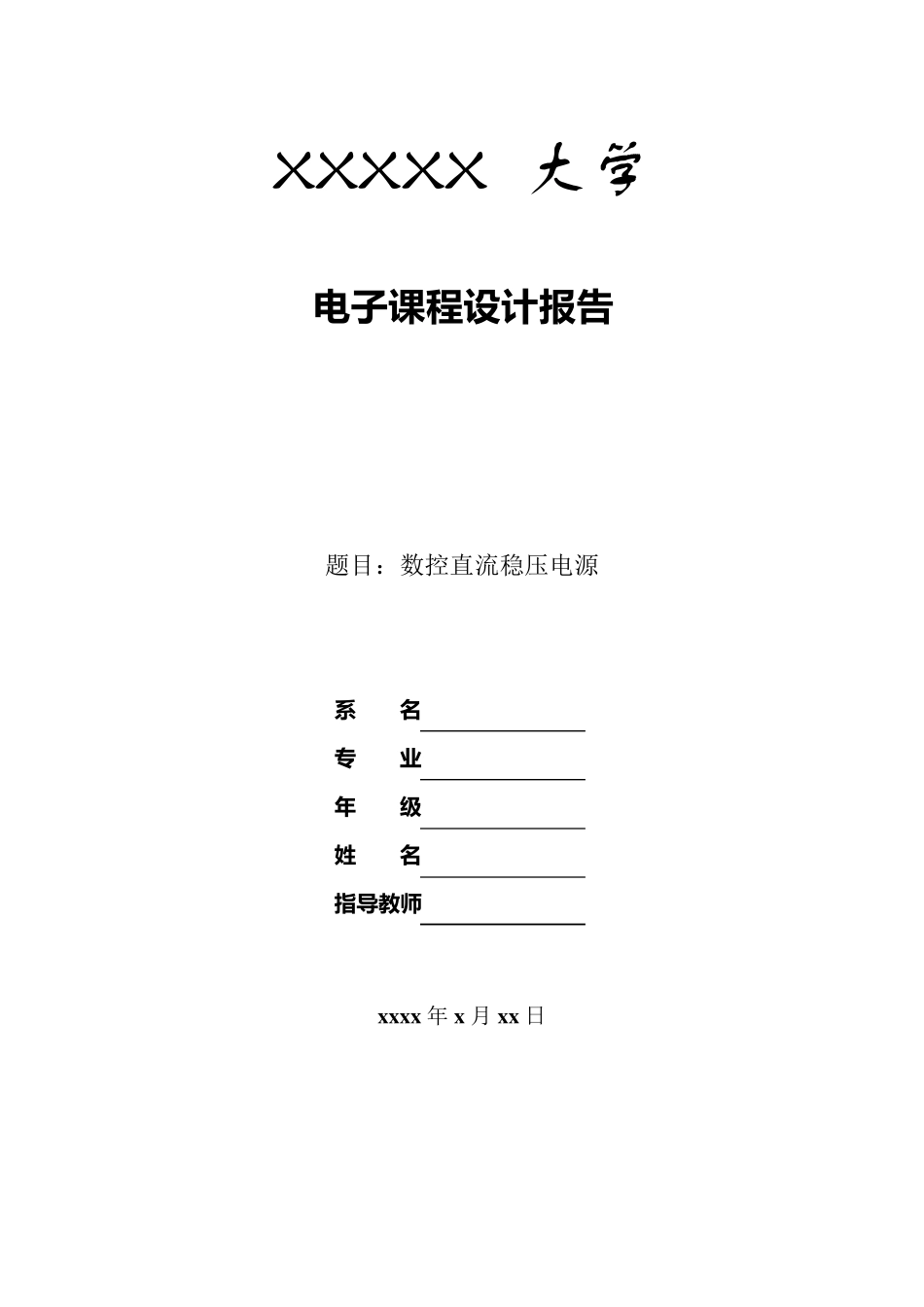

XXXXX 大学 电 子 课 程 设 计 报 告 题目：数控直流稳压电源 系 名 专 业 年 级 姓 名 指导教师 x x x x 年 x 月 x x 日 - 2 - 目 录 1 课程设计的目的…………………………………………………3 2 课程设计题目的描述和要求……………………………………3 3 课程设计报告内容………………………………………………3 3.1 总体设计方案及总体方框图………………………………3 3.2 单元电路设计及工作原理…………………………………4 3.3 元件型号及参数……………………………………………9 3.4 元件清单……………………………………………………13 3.5 系统总体电路图……………………………………………13 3.6 系统的调试步骤及方法……………………………………15 3.7 测试结果……………………………………………………15 3.8 调试过程中的问题及解决办法……………………………16 4 总结………………………………………………………………16 参考书目……………………………………………………………17 - 3 - 1.课程设计目的 能够掌握并实际运用课本知识。能够利用所学的电子技术知识正确分析并设计电路，将适当芯片运用到实际电路中，将课本知识转化为实际能力。 2.课程设计题目的描述和要求 设计一个可以通过数字量输入来控制输出电压大小的直流稳压电源。其具体指标如下： 1．输出电压范围为0~9V，纹波电压小于10mV。 2．输出电流为500mA。 3．输出直流电压能步进调节，由“+”、“-”两键控制电压步进增和减，步进值为1V。 4．输出电压由数码管显示。 5．包括设计系统工作的辅助电源。 3.课程设计报告内容 3.1 总体设计方案及总体方框图 根据设计任务要求，数控直流稳压电源的工作原理框图如下图所示。主要包括三大部分：数字控制部分、D/A 变换器及可调稳压电源。数字控制部分用“+”、“-”按键控制一可逆二进制计数器，二进制计数器的输出输入到D/A 转换器，经 D/A 转换器转换成相应的电压，此电压经过放大到合适的电压值后，去控制稳压电源的输出，使稳压电源的输出电压以1V 的步进值增或减。 - 4 - 3.2 单元电路设计及工作原理 3.2.1 数字控制电路 数字控制电路的核心是一个可逆二进制计数器，可采用同步、可预置、双时钟可逆计数器74LS192 来完成。为了消除按键的抖动，避免输出的误动作，分别 在 “+”、“-” 按键和计数器之间加...
