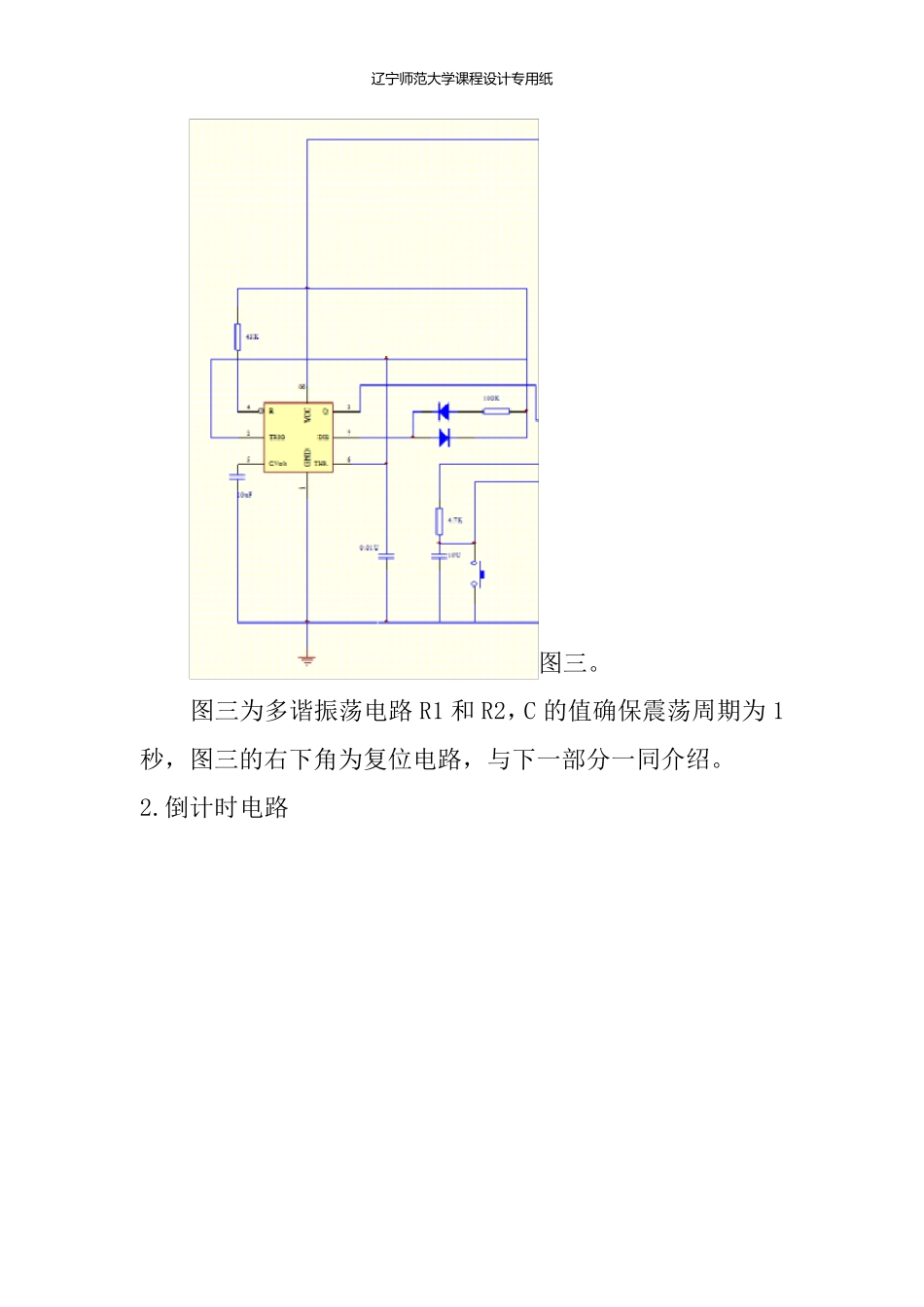

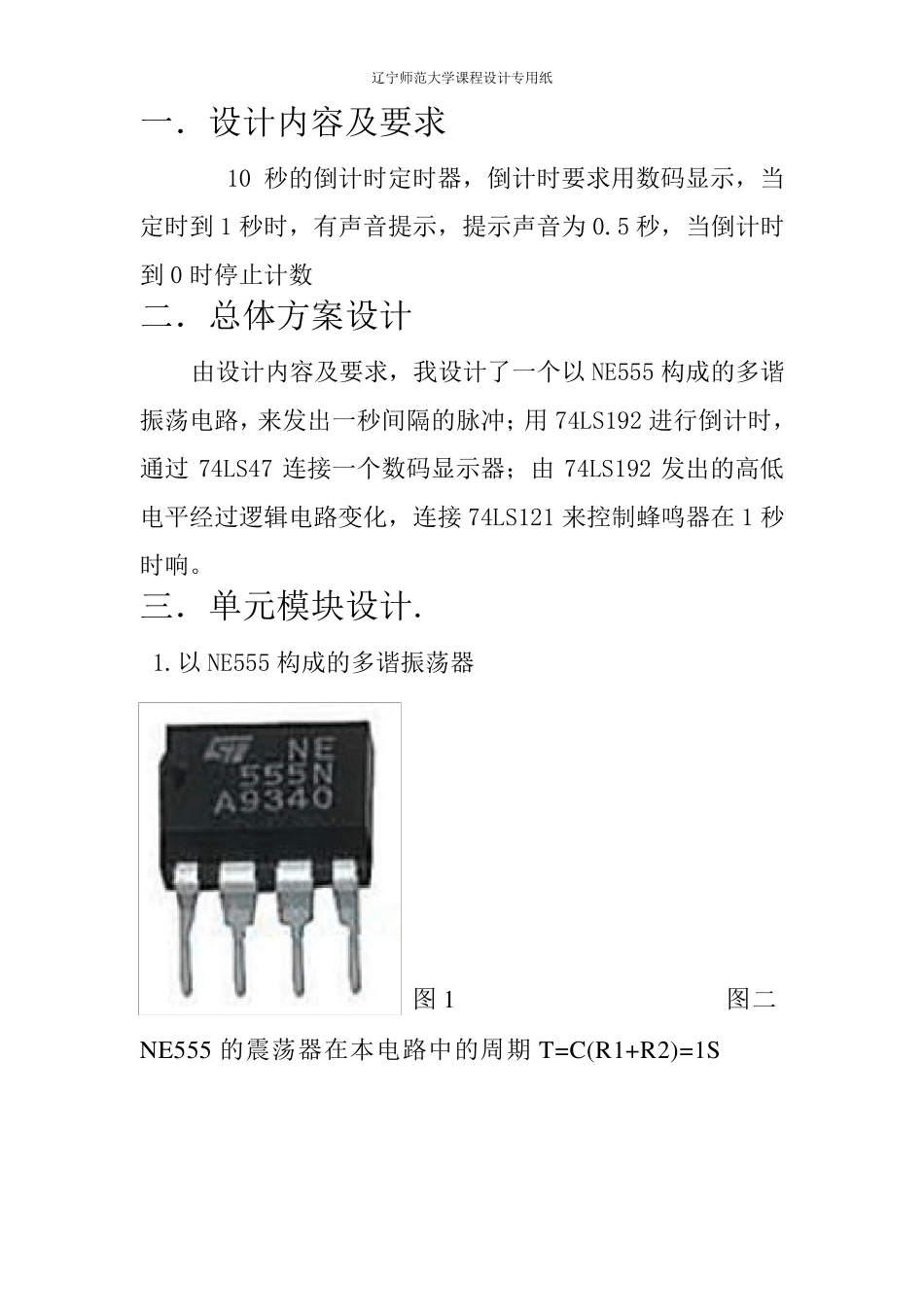

辽 宁 师 范 大 学 《数字电路》课程设计 （0 9 级本科） 题 目： 定时器1 学 院： 物理与电子技术学院 专 业： 电子信息工程 班 级： 0 9 .3 班级学号： 1 4 * 名： ** 指导教师： 赵静 邱红 张卓 完成日期：2 0 1 1 年 1 0 月 2 7 日 辽宁师范大学课程设计专用纸 一．设计内容及要求 10 秒的倒计时定时器，倒计时要求用数码显示，当定时到1 秒时，有声音提示，提示声音为0.5 秒，当倒计时到0 时停止计数 二．总体方案设计 由设计内容及要求，我设计了一个以NE555 构成的多谐振荡电路，来发出一秒间隔的脉冲；用74LS192 进行倒计时，通过74LS47 连接一个数码显示器；由74LS192 发出的高低电平经过逻辑电路变化，连接74LS121 来控制蜂鸣器在1 秒时响。 三．单元模块设计. 1.以NE555 构成的多谐振荡器 图 1 图二 NE555 的震荡器在本电路中的周期 T=C(R1+R2)=1S 辽 宁 师 范 大 学 课 程 设 计 专用纸 图三。 图三为多谐振荡电路 R1 和 R2，C 的值确保震荡周期为 1秒，图三的右下角为复位电路，与下一部分一同介绍。 2.倒计时电路 辽 宁 师 范 大 学 课 程 设 计 专用纸 图四 图五 由74LS192 的真值表图四可以看出，若想让元件工作在减计数状态MR，PL 非，CPu 的值必须分别为0，1，1。 由要求可以看出，192 的初始必须是九，所以加了一个复位电路，确保初始值是 9.计数器输入端 P0,1,2,3 对应接高低低高电平。Q0，Q1,Q2,Q3 为计数器输出端接到 74LS47 上。 NE555 的3 号管脚与 74LS192 的4 浩管脚相连。一秒发出一个脉冲，74LS192 开始倒计时。 辽 宁 师 范 大 学 课 程 设 计 专用纸 3.显示电路 图六 4.逻辑电路 逻辑电路的作用在于将74LS192输出为一，即Q3Q2Q1Q0=0001 时输给报警电路一个负脉冲。 图七 辽 宁 师 范 大 学 课 程 设 计 专用纸 5 .报警电路 图八 图九 图九管脚功能描述: 管脚3（A1）、4（A2）是负边沿触发的输入端； 管脚5（B）是同相施密特触发器的输入端，对于慢变化的边沿也有效； 辽 宁 师 范 大 学 课 程 设 计 专用纸 管脚10（Cext）和管脚11（Rext/Cext）接外部电容（Cx），电容范围在10pF～10µF 之间； 管脚9（Rint）一般与管脚14（VCC，接＋5V）相连接；如果管脚11 为外部定时电阻端时，应该将管脚9 开路，把外接电阻（Rx）接在管脚11 和...
