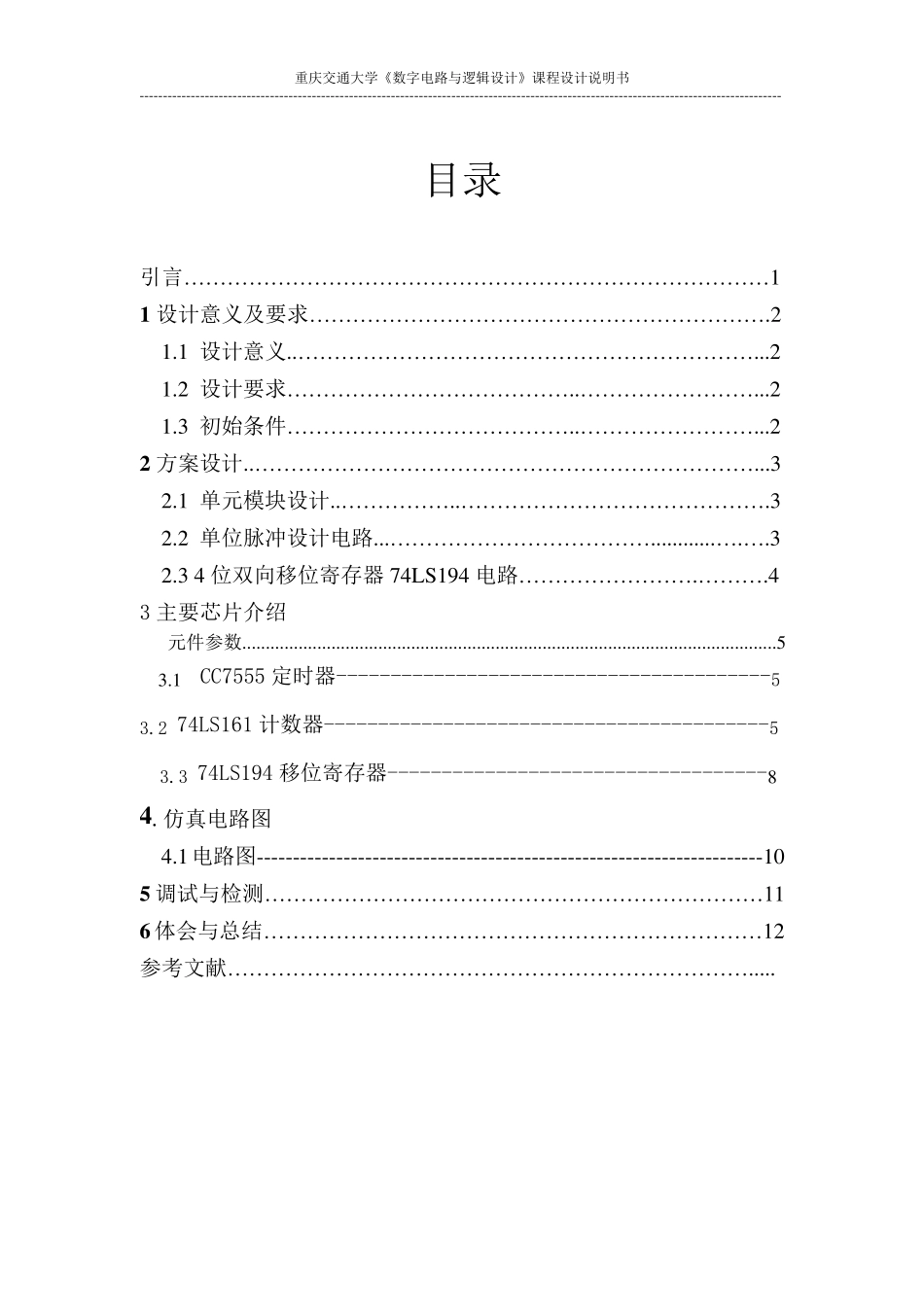

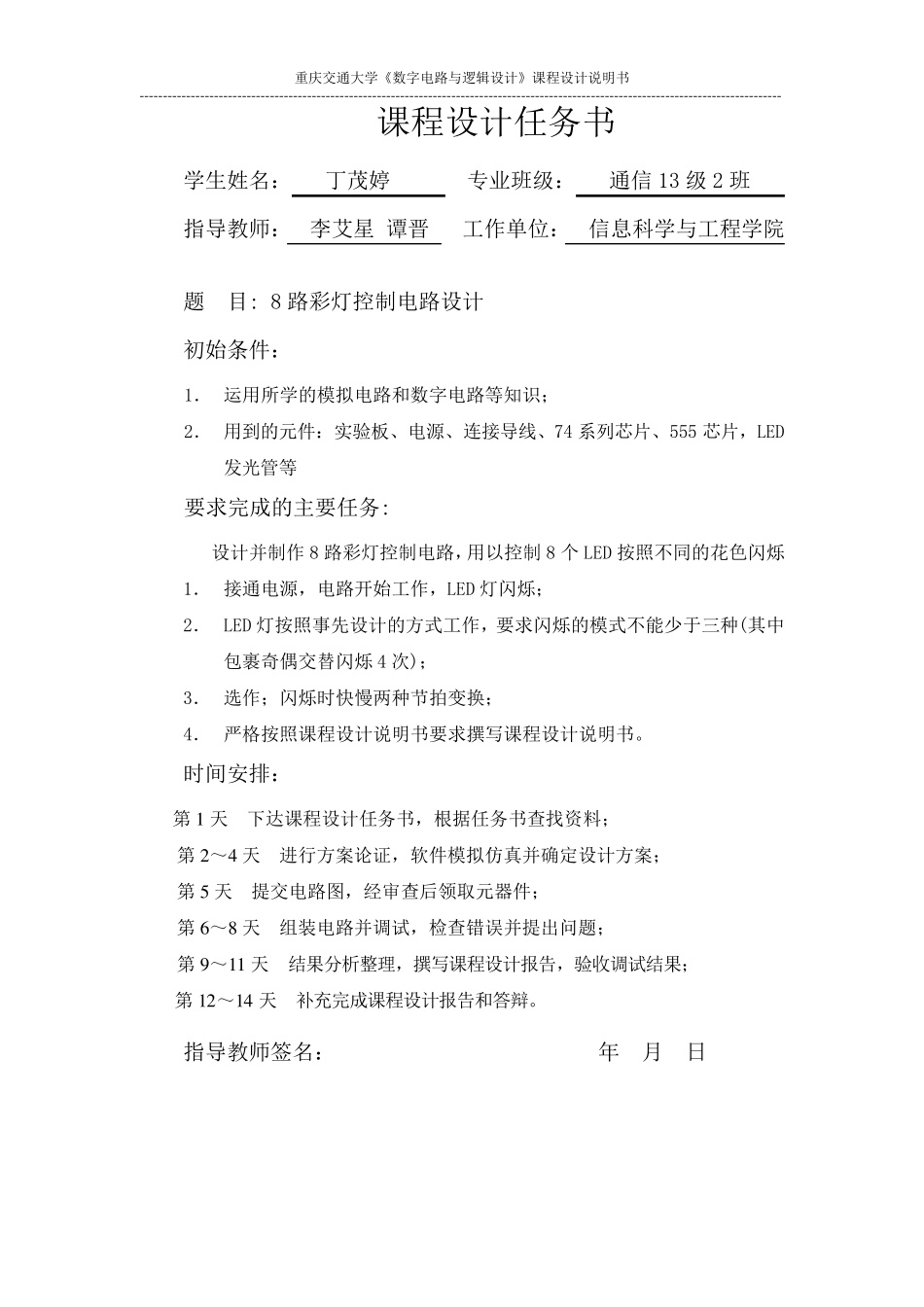

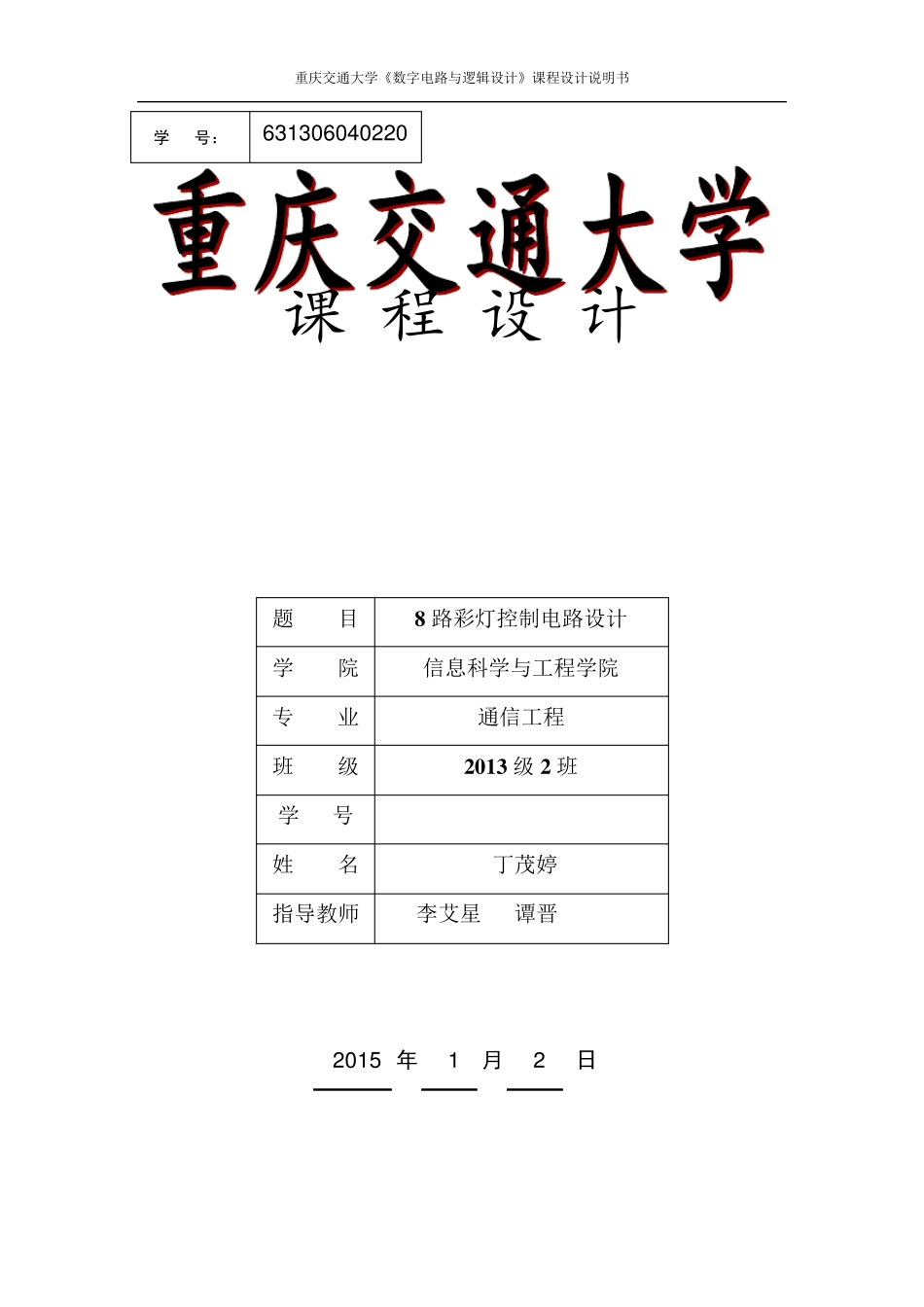

重庆交通大学《数字电路与逻辑设计》课程设计说明书 学 号： 6 3 1 3 0 6 0 4 0 2 2 0 课 程 设 计 题 目 8 路彩灯控制电路设计 学 院 信息科学与工程学院 专 业 通信工程 班 级 2 0 1 3 级 2 班 学 号 ************ 姓 名 丁茂婷 指导教师 李艾星 谭晋 2 0 1 5 年 1 月 2 日 重庆交通大学《数字电路与逻辑设计》课程设计说明书 ------------------------------------------------------------------------------------------------------------------------------------------ 课程设计任务书 学生姓名： 丁茂婷 专业班级： 通信13 级2 班 指导教师： 李艾星 谭晋 工作单位： 信息科学与工程学院 题 目: 8 路彩灯控制电路设计 初始条件： 1． 运用所学的模拟电路和数字电路等知识； 2． 用到的元件：实验板、电源、连接导线、74 系列芯片、555 芯片，LED发光管等 要求完成的主要任务: 设计并制作8 路彩灯控制电路，用以控制8 个 LED 按照不同的花色闪烁 1． 接通电源，电路开始工作，LED 灯闪烁； 2． LED 灯按照事先设计的方式工作，要求闪烁的模式不能少于三种(其中包裹奇偶交替闪烁 4 次)； 3． 选作；闪烁时快慢两种节拍变换； 4． 严格按照课程设计说明书要求撰写课程设计说明书。 时间安排： 第1 天 下达课程设计任务书，根据任务书查找资料； 第2 ～4 天 进行方案论证，软件模拟仿 真 并确 定 设计方案； 第5 天 提 交电路图 ，经 审 查后 领 取 元器 件； 第6 ～8 天 组 装 电路并调 试 ，检 查错 误 并提 出 问 题； 第9 ～11 天 结 果 分 析 整 理 ，撰写课程设计报 告 ，验收 调 试 结 果 ； 第12 ～14 天 补 充 完成课程设计报 告 和答 辩 。 指导教师签 名： 年 月 日 重庆交通大学《数字电路与逻辑设计》课程设计说明书 ------------------------------------------------------------------------------------------------------------------------------------------ 目录 引言… … … … … … … … … … … … … … … … … … … … … … … … … … … 1 1 设计意义及要求… … … … … … … … … … … … … … … … … … … … … .2 1.1 设计意义..… … … … …...
