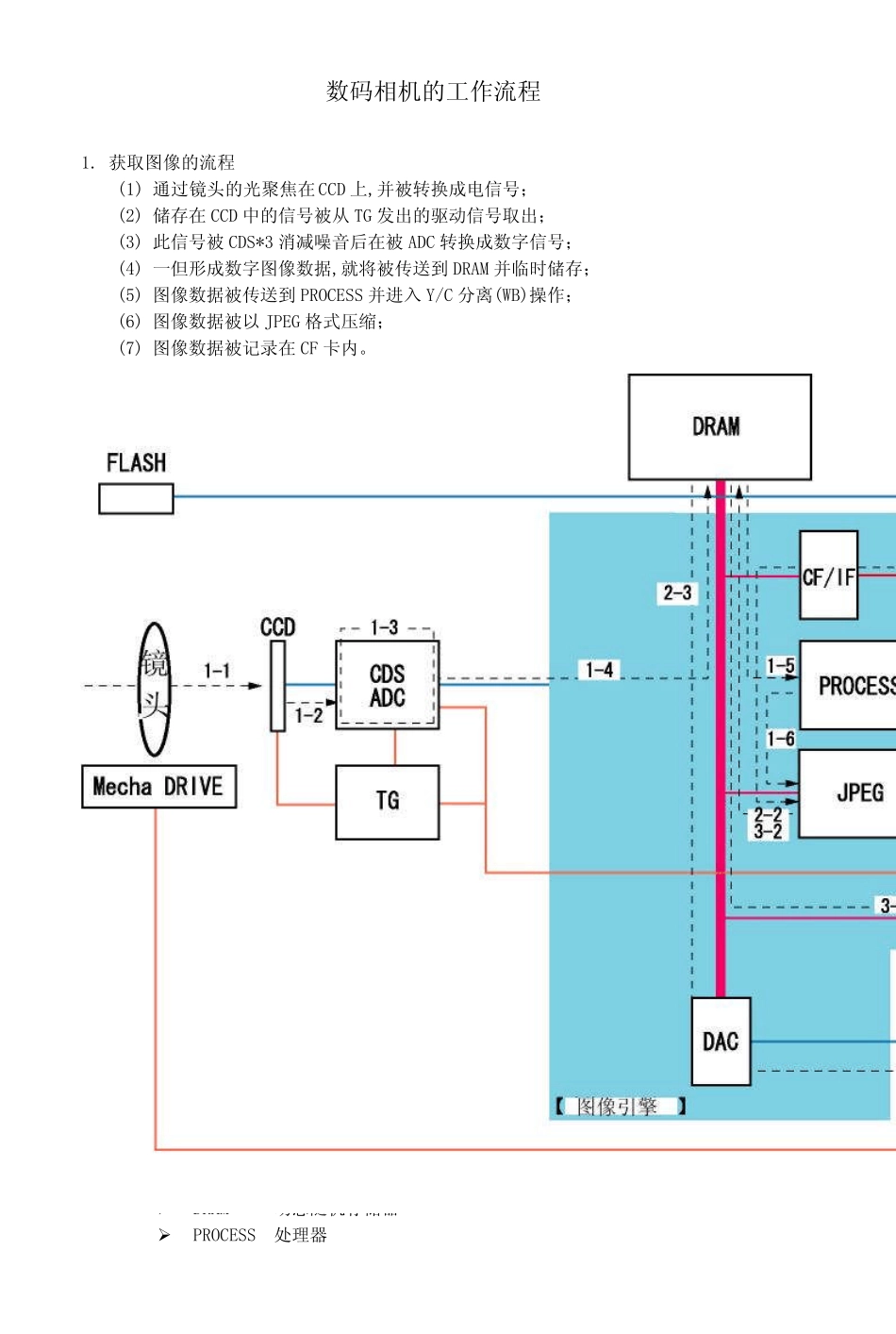

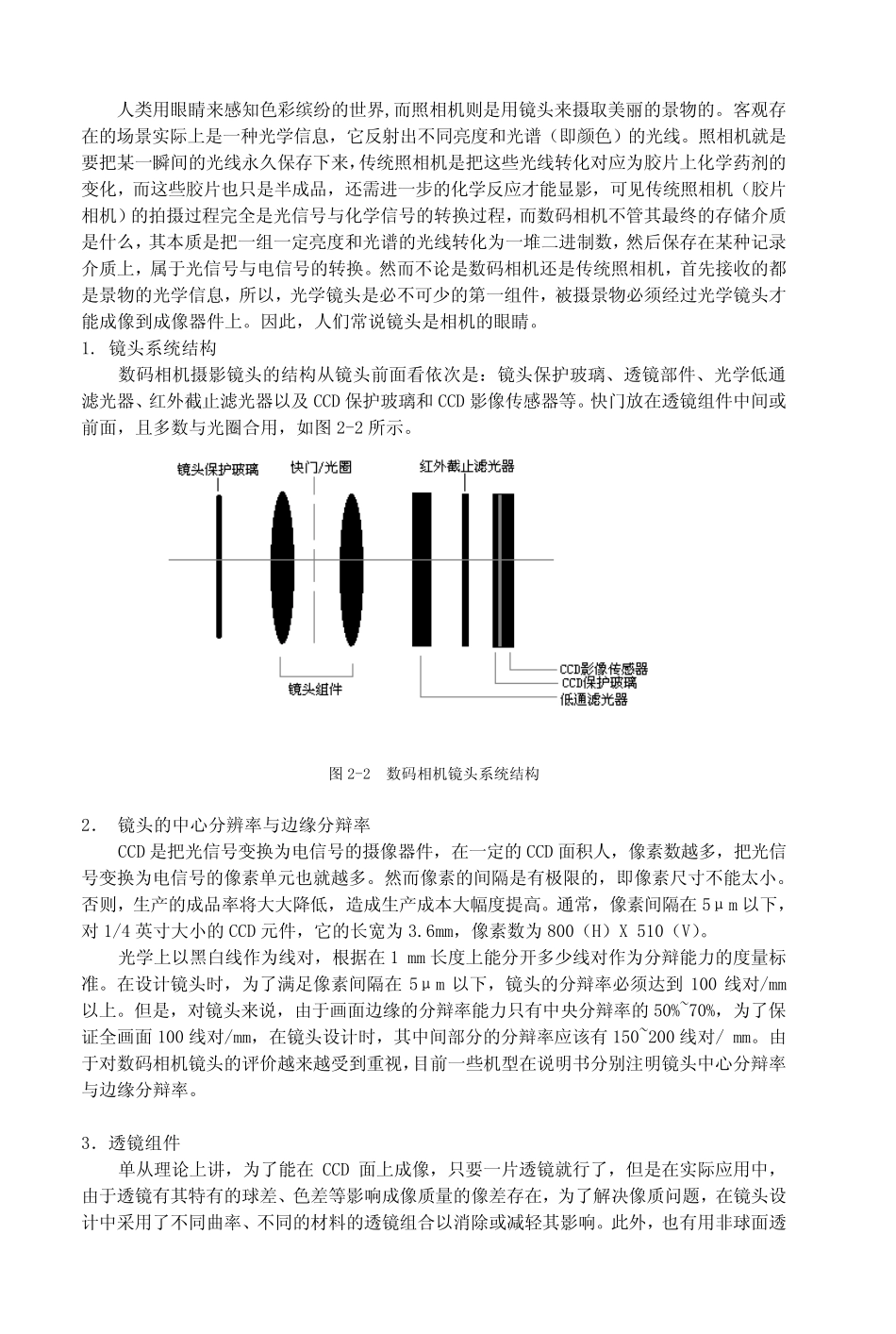

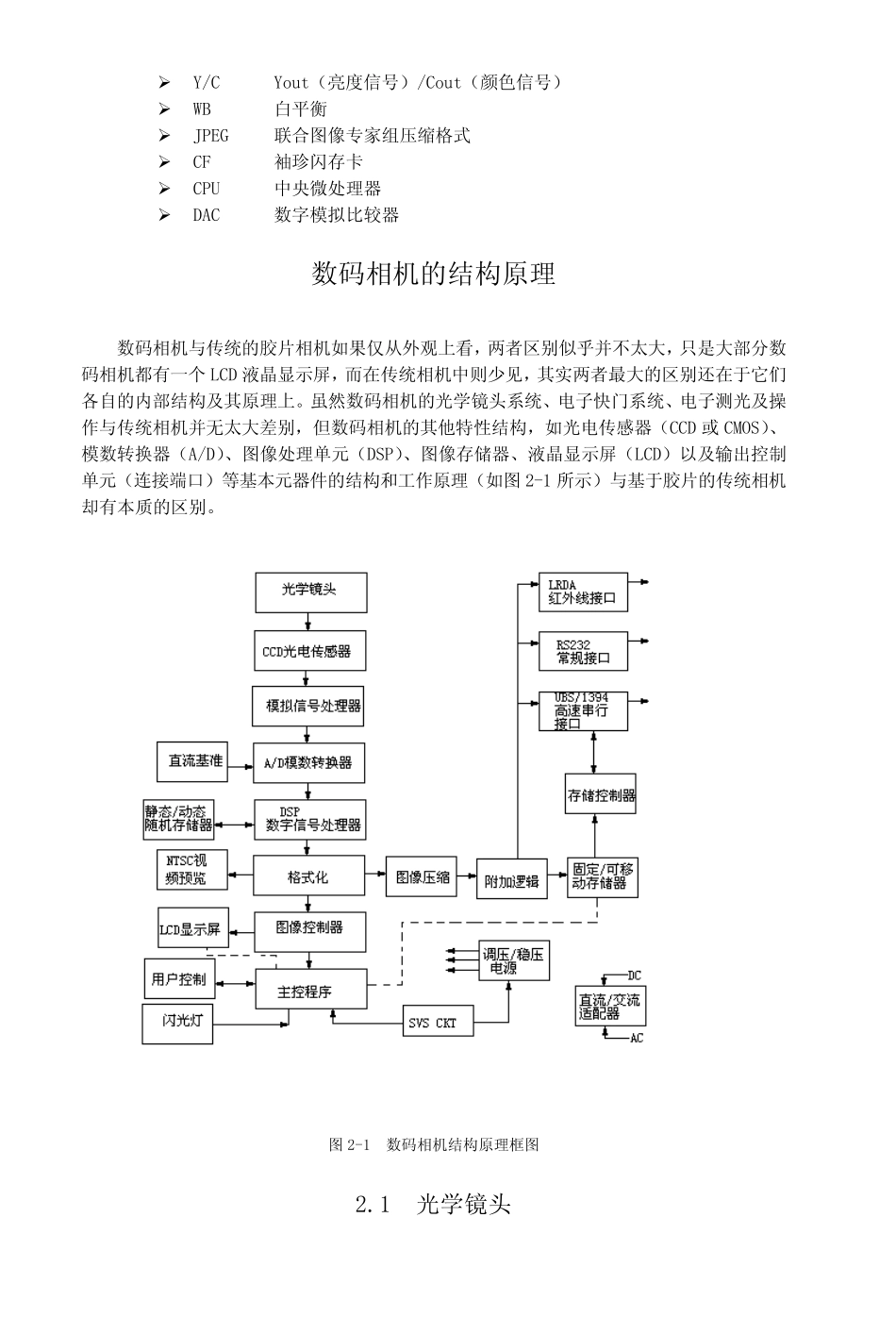

数码相机的工作流程1. 获取图像的流程(1) 通过镜头的光聚焦在CCD 上,并被转换成电信号；(2) 储存在CCD 中的信号被从TG 发出的驱动信号取出；(3) 此信号被CDS*3 消减噪音后在被ADC 转换成数字信号；(4) 一但形成数字图像数据,就将被传送到DRAM 并临时储存；(5) 图像数据被传送到PROCESS 并进入Y/C 分离(WB)操作；(6) 图像数据被以JPEG 格式压缩；(7) 图像数据被记录在CF 卡内。图1-2 数码相机基本组成2. 在LCD 上再现图像的流程(1) 从CF 卡上获得的JPEG 压缩格式的数据被重新恢复成原始数据；(2) 恢复后的图像数据被传送到DRAM；(3) 一个 CPU 在DRAM 中获取图像数据并用 DAC 将其转化成模拟格式以便在LCD 上显示图像；(4) 将图像数据传递给计算机的流程；(5) 从CF 卡上获得的JPEG 压缩格式的数据被重新恢复成原始数据；(6) 恢复后的图像数据被传送到DRAM；(7) 一个 CPU*11 在DRAM 中获取图像数据并通过RS232C 或 USB 接口将其传递给个人计算机： CCD电荷藕合器 TG计时发生器 CDS互联双采样 ADC模拟数字比较器 DRAM动态随机存储器 PROCESS处理器 Y/CYout（亮度信号）/Cout（颜色信号） WB白平衡 JPEG联合图像专家组压缩格式 CF袖珍闪存卡 CPU中央微处理器 DAC数字模拟比较器数码相机的结构原理数码相机与传统的胶片相机如果仅从外观上看，两者区别似乎并不太大，只是大部分数码相机都有一个LCD 液晶显示屏，而在传统相机中则少见，其实两者最大的区别还在于它们各自的内部结构及其原理上。虽然数码相机的光学镜头系统、电子快门系统、电子测光及操作与传统相机并无太大差别，但数码相机的其他特性结构，如光电传感器（CCD 或 CMOS）、模数转换器（A/D）、图像处理单元（DSP）、图像存储器、液晶显示屏（LCD）以及输出控制单元（连接端口）等基本元器件的结构和工作原理（如图2-1 所示）与基于胶片的传统相机却有本质的区别。图2-1数码相机结构原理框图2.1光学镜头人 类 用 眼 睛 来 感 知 色 彩 缤 纷 的 世 界 ,而 照 相 机 则 是 用 镜 头 来 摄 取 美 丽 的 景 物 的 。 客 观 存在 的 场 景 实 际 上 是 一 种 光 学 信 息 ， 它 反 射 出 不 同 亮 度 和 光 谱 （ 即 颜 色 ） 的 光 线 。 照 相 机 就 是要 把 某 一 瞬 间 的 光 线 永 ...
