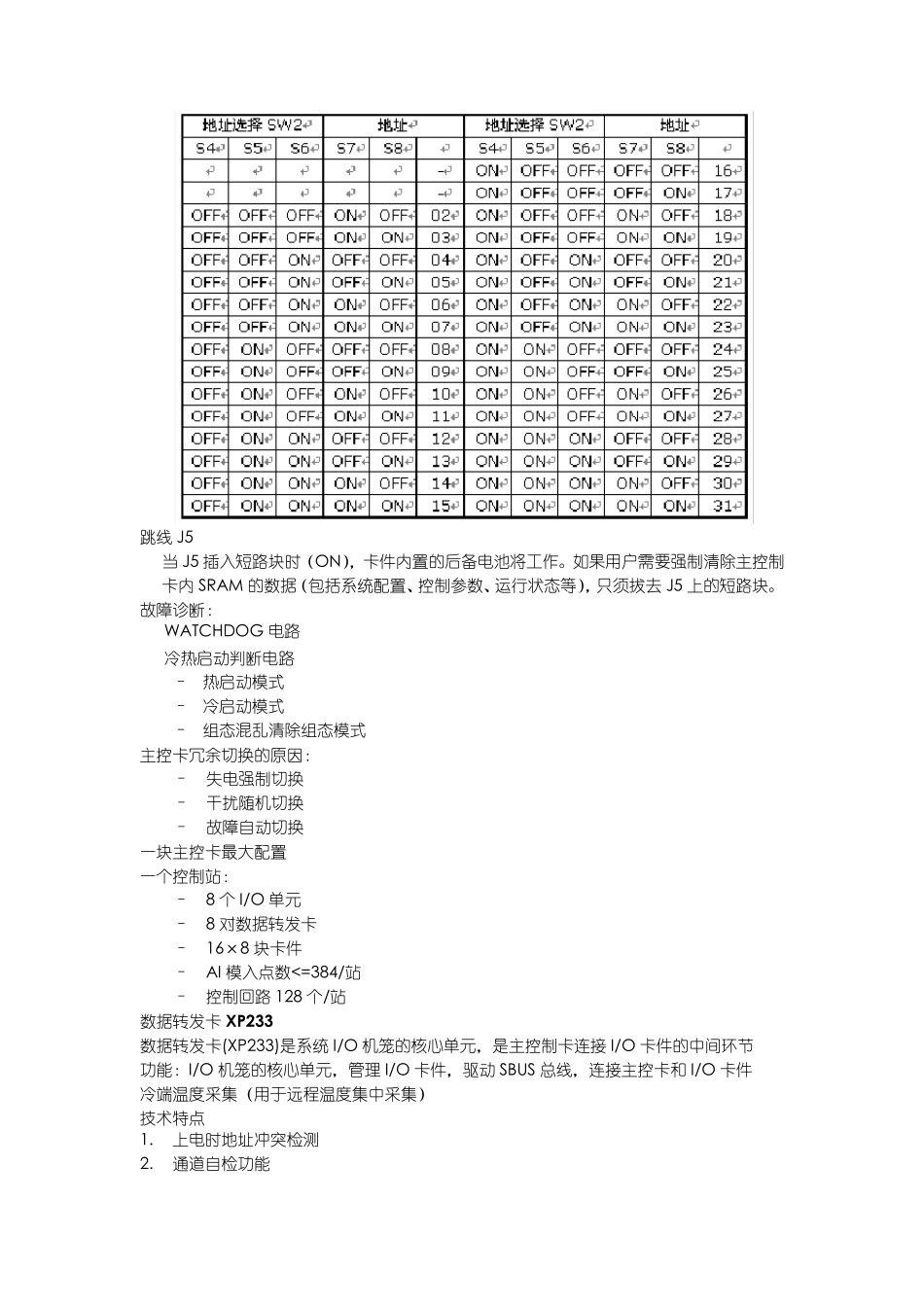

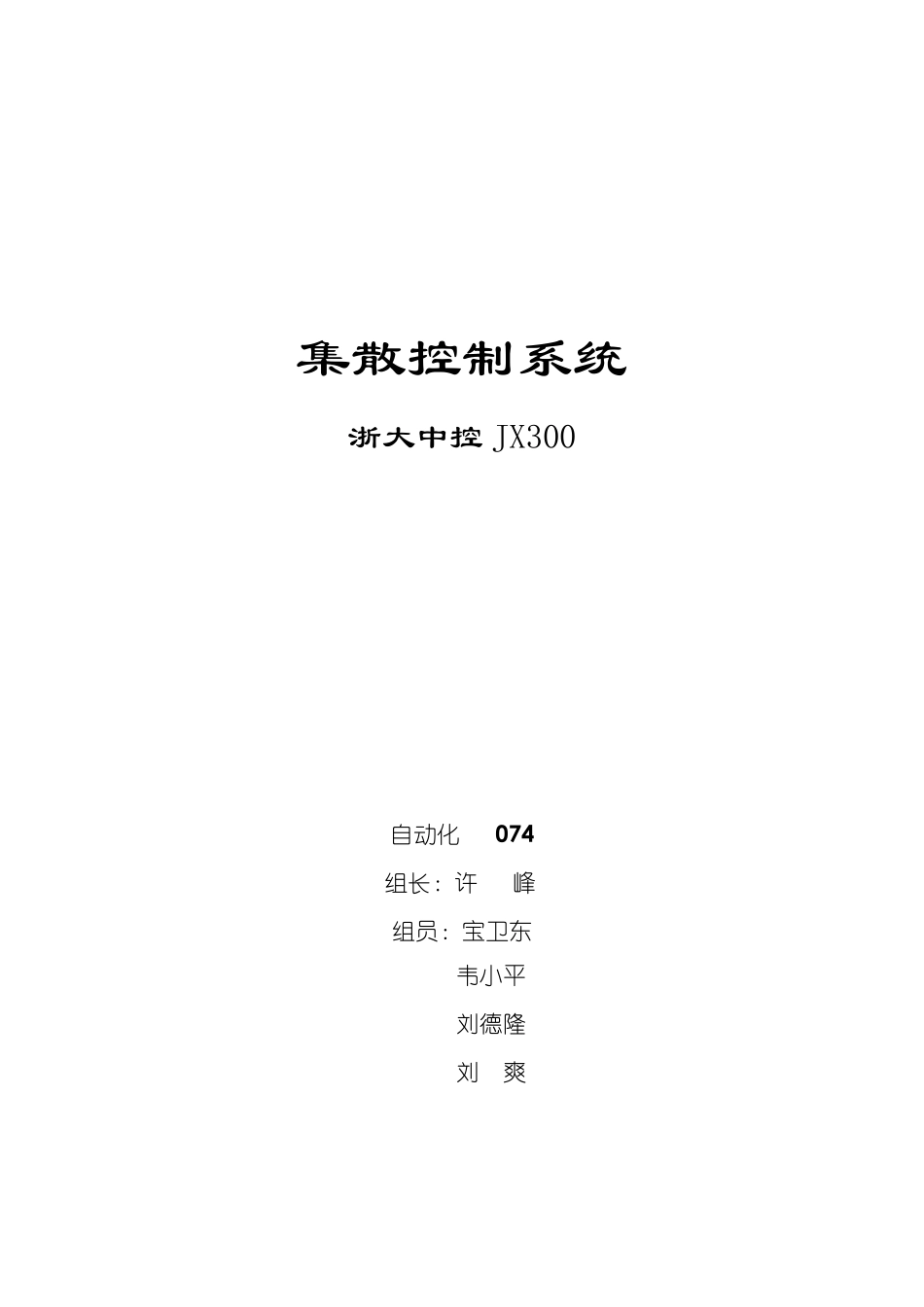

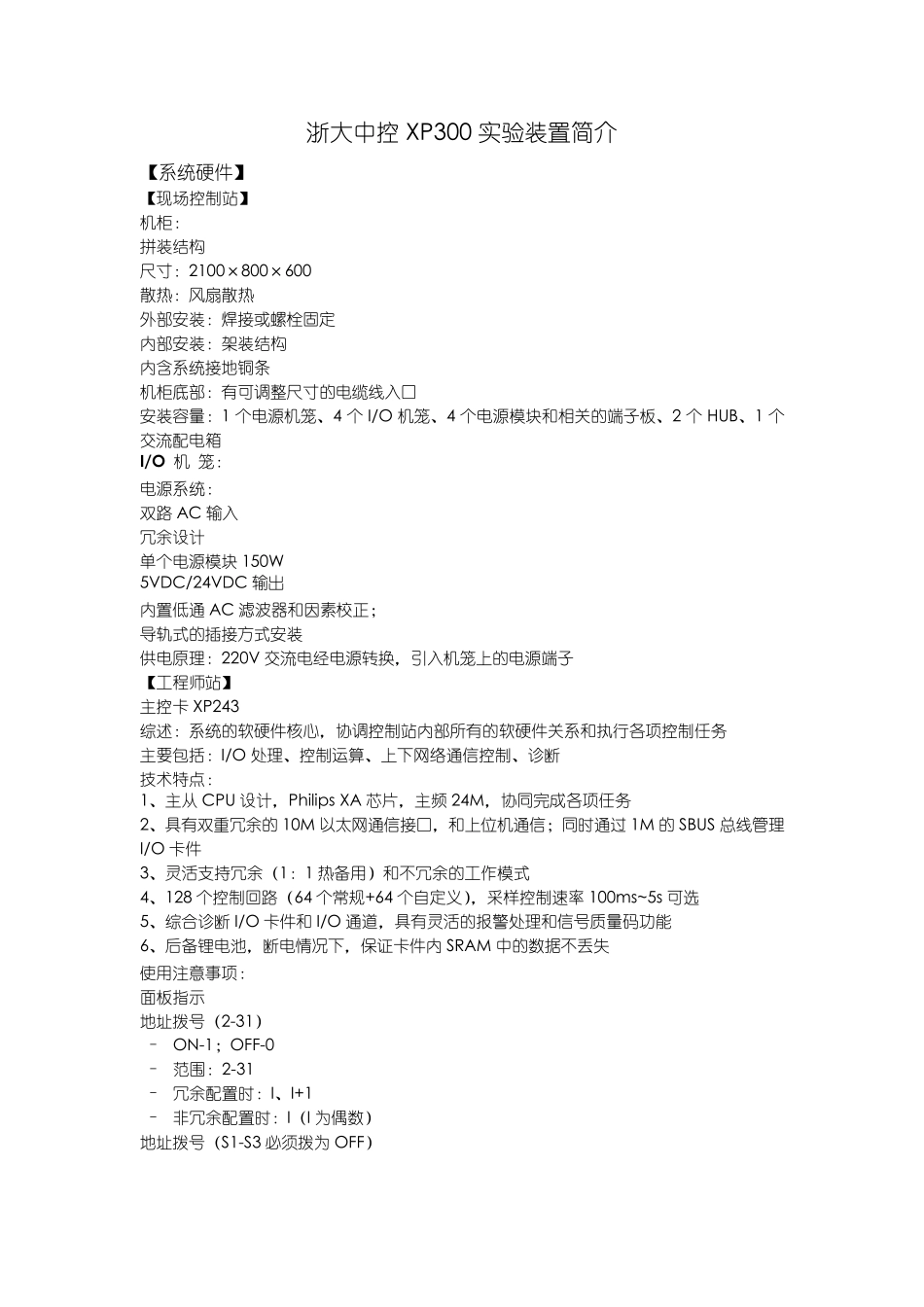

集散控制系统 浙大中控JX300 自动化 074 组长：许 峰 组员：宝卫东 韦小平 刘德隆 刘 爽 浙大中控XP300 实验装置简介 【系统硬件】 【现场控制站】 机柜： 拼装结构 尺寸：2100×800×600 散热：风扇散热 外部安装：焊接或螺栓固定 内部安装：架装结构 内含系统接地铜条 机柜底部：有可调整尺寸的电缆线入口 安装容量：1 个电源机笼、4 个 I/O 机笼、4 个电源模块和相关的端子板、2 个 HUB、1 个交流配电箱 I/O 机 笼： 电源系统： 双路 AC 输入 冗余设计 单个电源模块 150W 5VDC/24VDC 输出 内置低通 AC 滤波器和因素校正； 导轨式的插接方式安装 供电原理：220V 交流电经电源转换，引入机笼上的电源端子 【工程师站】 主控卡 XP243 综述：系统的软硬件核心，协调控制站内部所有的软硬件关系和执行各项控制任务 主要包括：I/O 处理、控制运算、上下网络通信控制、诊断 技术特点： 1、主从 CPU 设计，Philips XA 芯片，主频 24M，协同完成各项任务 2、具有双重冗余的 10M 以太网通信接口，和上位机通信；同时通过 1M 的 SBUS 总线管理I/O 卡件 3、灵活支持冗余（1：1 热备用）和不冗余的工作模式 4、128 个控制回路（64 个常规+64 个自定义），采样控制速率 100ms~ 5s 可选 5、综合诊断 I/O 卡件和 I/O 通道，具有灵活的报警处理和信号质量码功能 6、后备锂电池，断电情况下，保证卡件内 SRAM 中的数据不丢失 使用注意事项： 面板指示 地址拨号（2-31） – ON-1；OFF-0 – 范围：2-31 – 冗余配置时：I、I+1 – 非冗余配置时：I（I 为偶数） 地址拨号（S1-S3 必须拨为 OFF） 跳线J5 当J5 插入短路块时（ON），卡件内置的后备电池将工作。如果用户需要强制清除主控制卡内SRAM 的数据（包括系统配置、控制参数、运行状态等），只须拔去J5 上的短路块。 故障诊断： WATCHDOG 电路 冷热启动判断电路 – 热启动模式 – 冷启动模式 – 组态混乱清除组态模式 主控卡冗余切换的原因： – 失电强制切换 – 干扰随机切换 – 故障自动切换 一块主控卡最大配置 一个控制站： – 8 个I/O 单元 – 8 对数据转发卡 – 16×8 块卡件 – AI 模入点数<=384/站 – 控制回路128 个/站 数据转发卡XP233 数据转发卡(XP233)是系统I/O 机笼的核心单元，是主控制卡连接 I/O 卡件的中间环节 功能：I/O 机笼的核心单...
