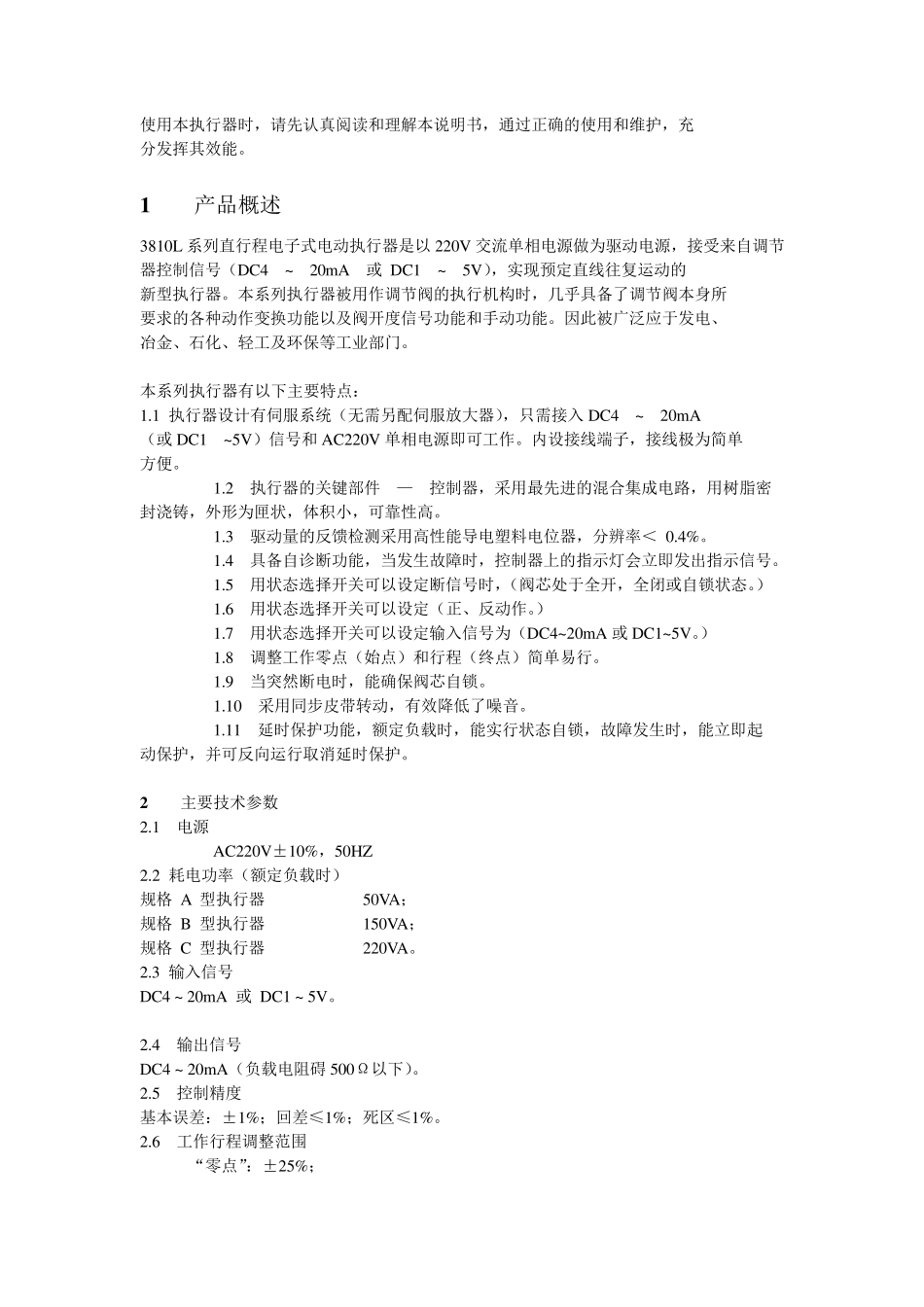

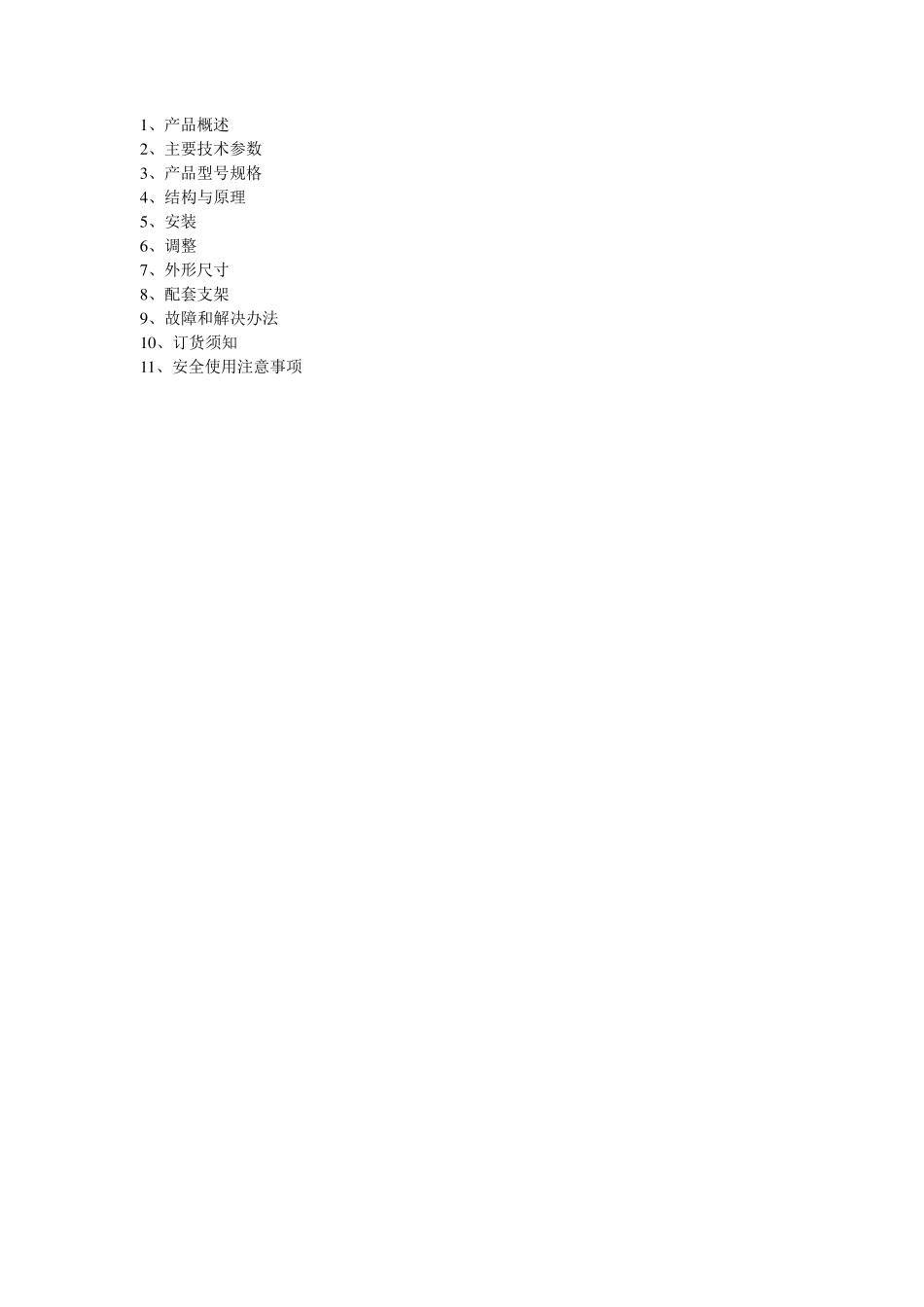

封面 1 、产品概述 2 、主要技术参数 3 、产品型号规格 4 、结构与原理 5 、安装 6 、调整 7 、外形尺寸 8 、配套支架 9 、故障和解决办法 1 0 、订货须知 1 1 、安全使用注意事项 使用本执行器时,请先认真阅读和理解本说明书,通过正确的使用和维护,充 分发挥其效能。 1 产品概述 3810L 系列直行程电子式电动执行器是以 220V 交流单相电源做为驱动电源,接受来自调节器控制信号(DC4 ~ 20mA 或 DC1 ~ 5V),实现预定直线往复运动的 新型执行器。本系列执行器被用作调节阀的执行机构时,几乎具备了调节阀本身所 要求的各种动作变换功能以及阀开度信号功能和手动功能。因此被广泛应于发电、 冶金、石化、轻工及环保等工业部门。 本系列执行器有以下主要特点: 1.1 执行器设计有伺服系统(无需另配伺服放大器),只需接入DC4 ~ 20mA (或 DC1 ~5V)信号和 AC220V 单相电源即可工作。内设接线端子,接线极为简单 方便。 1.2 执行器的关键部件 — 控制器,采用最先进的混合集成电路,用树脂密 封浇铸,外形为匣状,体积小,可靠性高。 1.3 驱动量的反馈检测采用高性能导电塑料电位器,分辨率< 0.4%。 1.4 具备自诊断功能,当发生故障时,控制器上的指示灯会立即发出指示信号。 1.5 用状态选择开关可以设定断信号时,(阀芯处于全开,全闭或自锁状态。) 1.6 用状态选择开关可以设定(正、反动作。) 1.7 用状态选择开关可以设定输入信号为(DC4~20mA 或 DC1~5V。) 1.8 调整工作零点(始点)和行程(终点)简单易行。 1.9 当突然断电时,能确保阀芯自锁。 1.10 采用同步皮带转动,有效降低了噪音。 1.11 延时保护功能,额定负载时,能实行状态自锁,故障发生时,能立即起 动保护,并可反向运行取消延时保护。 2 主要技术参数 2.1 电源 AC220V±10%,50HZ 2.2 耗电功率(额定负载时) 规格 A 型执行器 50VA; 规格 B 型执行器 150VA; 规格 C 型执行器 220VA。 2.3 输入信号 DC4 ~ 20mA 或 DC1 ~ 5V。 2.4 输出信号 DC4 ~ 20mA(负载电阻碍 500Ω以下)。 2.5 控制精度 基本误差:±1%;回差≤1%;死区≤1%。 2.6 工作行程调整范围 “零点”:±25%; “行程”20% ~ 100%。 2.7 外部配线 输入输出信号应采用屏蔽电缆。电源线不得与信号线共用一根电缆。 环境条件 2.9 保护等级 IP65。 2.10 隔爆等级 Exd II...
