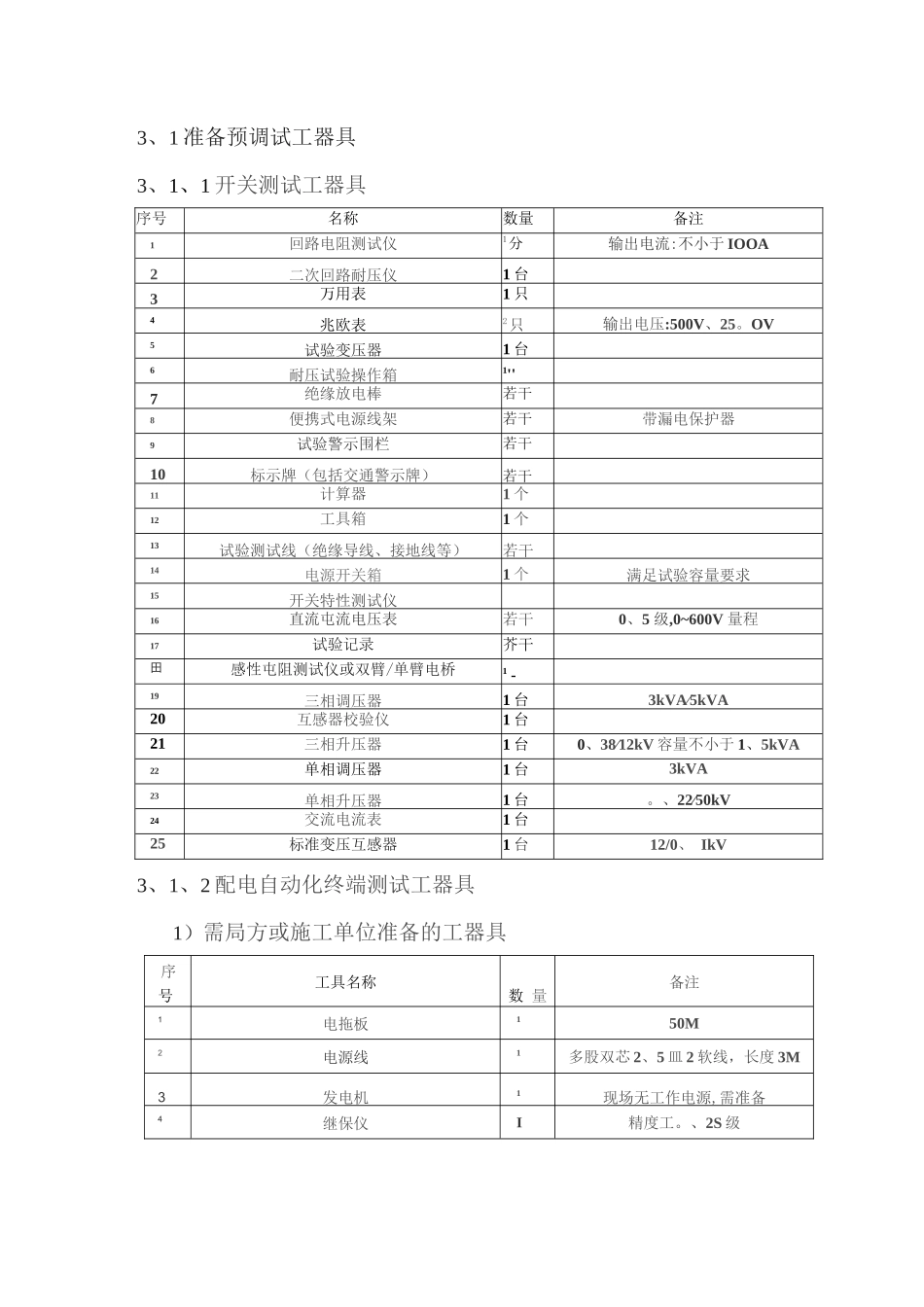

配电自动化终端预调试规范1、总则1、1 本细则适用于 10KV 配电线路上的配电自动化终端，规范为配电 自动化终端在停电安装施工前，及在仓库调试验收阶段时的工作流程 及细则；此作业阶段，定义为架空线路配电自动化终端的预调试作业 及验收作业。2•配电自动化终端预调试流程图配网自动化终端仓库调试流程图准备测试工器具终端外观检查终端调试项目成套联调测试填写调试作业表单调试结束3•配电自动化终端预调试3、1 准备预调试工器具3、1、1 开关测试工器具序号名称数量备注1回路电阻测试仪1分输出电流:不小于 IOOA2二次回路耐压仪1 台3万用表1 只4兆欧表2只输出电压:500V、25。OV5试验变压器1 台6耐压试验操作箱1''7绝缘放电棒若干8便携式电源线架若干带漏电保护器9试验警示围栏若干10标示牌（包括交通警示牌）若干11计算器1 个12工具箱1 个13试验测试线（绝缘导线、接地线等）若干14电源开关箱1 个满足试验容量要求15开关特性测试仪16直流屯流电压表若干0、5 级,0~600V 量程17试验记录芥干田感性屯阻测试仪或双臂/单臂电桥1 -19三相调压器1 台3kVA∕5kVA20互感器校验仪1 台21三相升压器1 台0、38∕12kV 容量不小于 1、5kVA22单相调压器1 台3kVA23单相升压器1 台。、22∕50kV24交流电流表1 台25标准变压互感器1 台12/0、 IkV3、1、2 配电自动化终端测试工器具1）需局方或施工单位准备的工器具序 号工具名称数 量备注1电拖板150M2电源线1多股双芯 2、5 皿 2 软线，长度 3M3发电机1现场无工作电源,需准备4继保仪I精度工。、2S 级2）设备单位自备工具序 号工具名称数量备注手提电脑]2数据线RS2323网络线4万能表（钳表）1可测量小数点后两位3、2 终端外观检查3、2、1 试验目的及作业流程外观检查就是指在 FTU 终端没有进行实验前,对其进行整体的外 观查瞧，检查出 FTU 终端由于外力等其她因素造成的外部损坏，从而 迅速的反馈给厂家解决，防止在 FTU 终端损坏时对其进行多项测试试验造成设备的永久性破坏与人员伤害等3、2、2 试验方法与步骤序号检验项目检验内容及检验方法不合格品处理1终端外观 检查检验项目：1）机箱完整检查2）机箱紧固性检查检验方法：1）设备外立面就是否有损坏、破坏、结构变形、掉 漆等2）设备内部就是否有部件破损、松脱、掉落等3）产品铭牌就是否清晰,型号就是否与合同相符。4）检查箱体各接地点连接就是否可靠。联系供方返厂更 换或维修2航插电缆检验项目：1）航插检...
