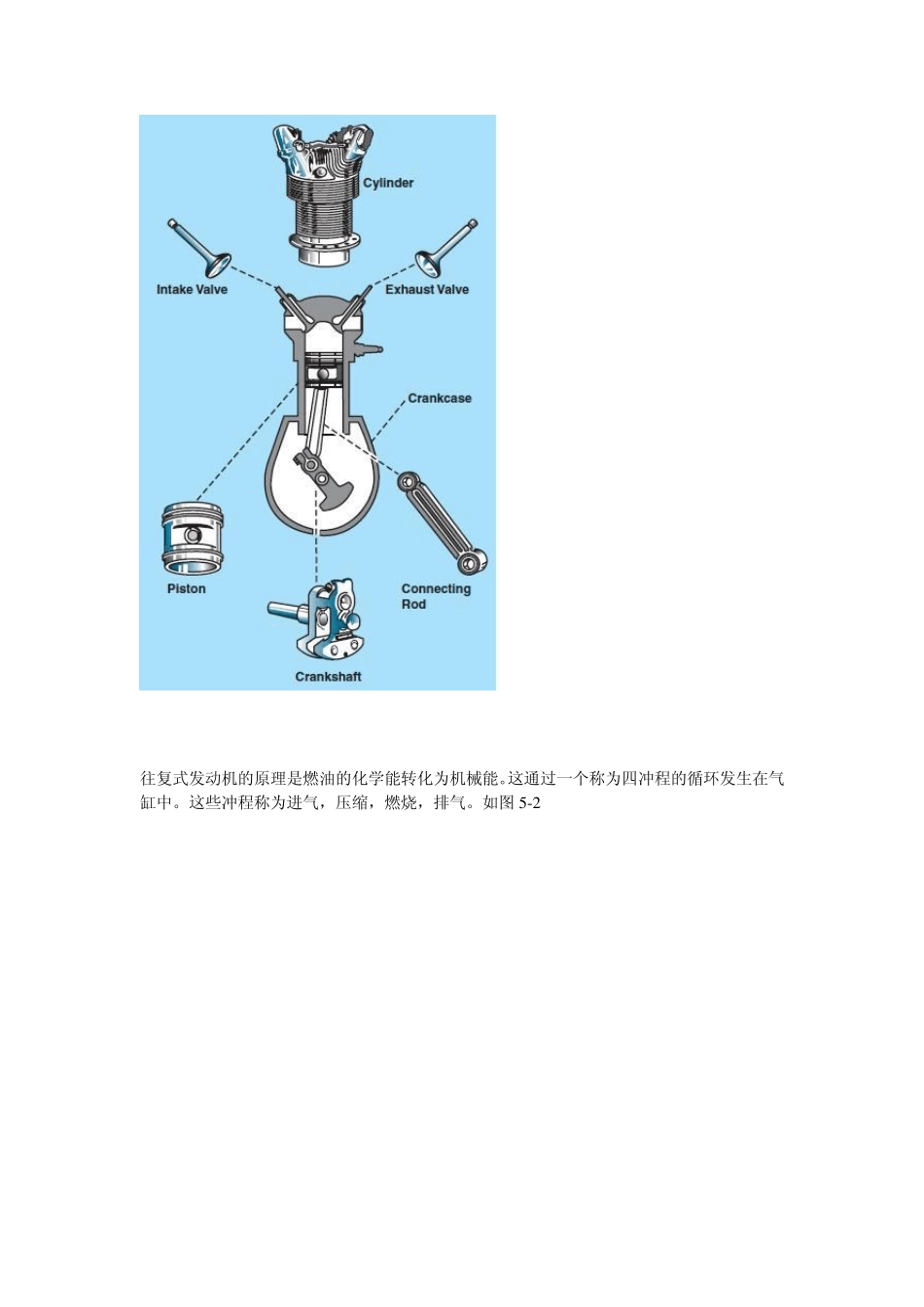

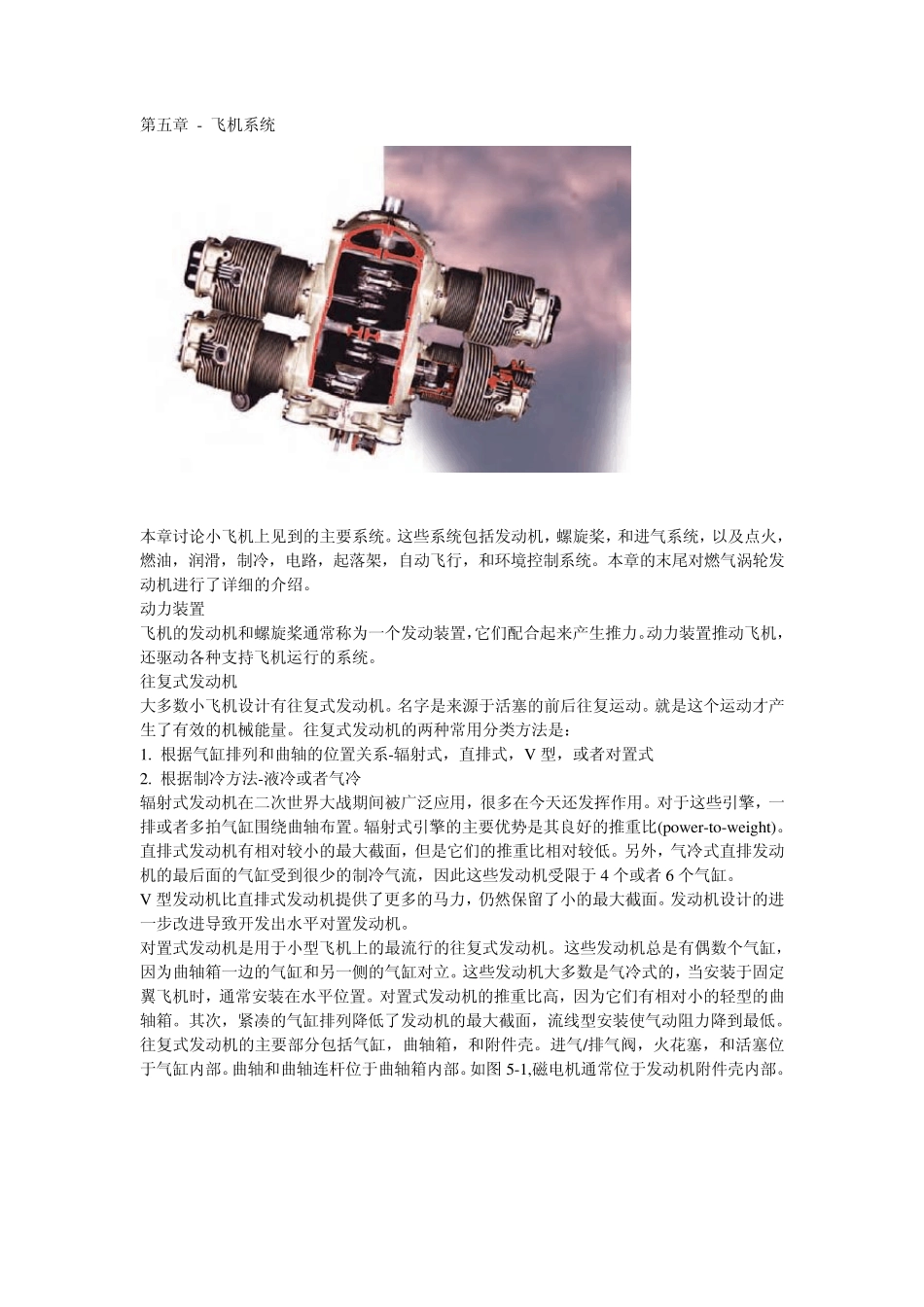

第五章 - 飞机系统 本章讨论小飞机上见到的主要系统。这些系统包括发动机，螺旋桨，和进气系统，以及点火，燃油，润滑，制冷，电路，起落架，自动飞行，和环境控制系统。本章的末尾对燃气涡轮发动机进行了详细的介绍。 动力装置 飞机的发动机和螺旋桨通常称为一个发动装置，它们配合起来产生推力。动力装置推动飞机，还驱动各种支持飞机运行的系统。 往复式发动机 大多数小飞机设计有往复式发动机。名字是来源于活塞的前后往复运动。就是这个运动才产生了有效的机械能量。往复式发动机的两种常用分类方法是： 1. 根据气缸排列和曲轴的位置关系-辐射式，直排式，V 型，或者对置式 2. 根据制冷方法-液冷或者气冷 辐射式发动机在二次世界大战期间被广泛应用，很多在今天还发挥作用。对于这些引擎，一排或者多拍气缸围绕曲轴布置。辐射式引擎的主要优势是其良好的推重比(pow er-to-w eight)。 直排式发动机有相对较小的最大截面，但是它们的推重比相对较低。另外，气冷式直排发动机的最后面的气缸受到很少的制冷气流，因此这些发动机受限于 4 个或者 6 个气缸。 V 型发动机比直排式发动机提供了更多的马力，仍然保留了小的最大截面。发动机设计的进一步改进导致开发出水平对置发动机。 对置式发动机是用于小型飞机上的最流行的往复式发动机。这些发动机总是有偶数个气缸，因为曲轴箱一边的气缸和另一侧的气缸对立。这些发动机大多数是气冷式的，当安装于固定翼飞机时，通常安装在水平位置。对置式发动机的推重比高，因为它们有相对小的轻型的曲轴箱。其次，紧凑的气缸排列降低了发动机的最大截面，流线型安装使气动阻力降到最低。 往复式发动机的主要部分包括气缸，曲轴箱，和附件壳。进气/排气阀，火花塞，和活塞位于气缸内部。曲轴和曲轴连杆位于曲轴箱内部。如图 5-1,磁电机通常位于发动机附件壳内部。 往复式发动机的原理是燃油的化学能转化为机械能。这通过一个称为四冲程的循环发生在气缸中。这些冲程称为进气，压缩，燃烧，排气。如图 5 -2 1 ． 进气冲程从活塞向下行程开始。开始时，进气阀门打开，燃油空气混合物被吸入气缸。 2 ． 压缩冲程从进气阀门关闭，活塞往回朝气缸顶部移动开始。在循环的这个阶段，用于从点燃的油气混合气体获得大得多的动力输出。 3 ． 燃烧冲程从油气混合气体被点燃开始。这导致气缸压力极大的增加，迫使活塞离开气缸头向下运动，产生了旋转曲轴的动力。 4 ． 排气冲程是...
