第五章高聚物的流变性VIP免费

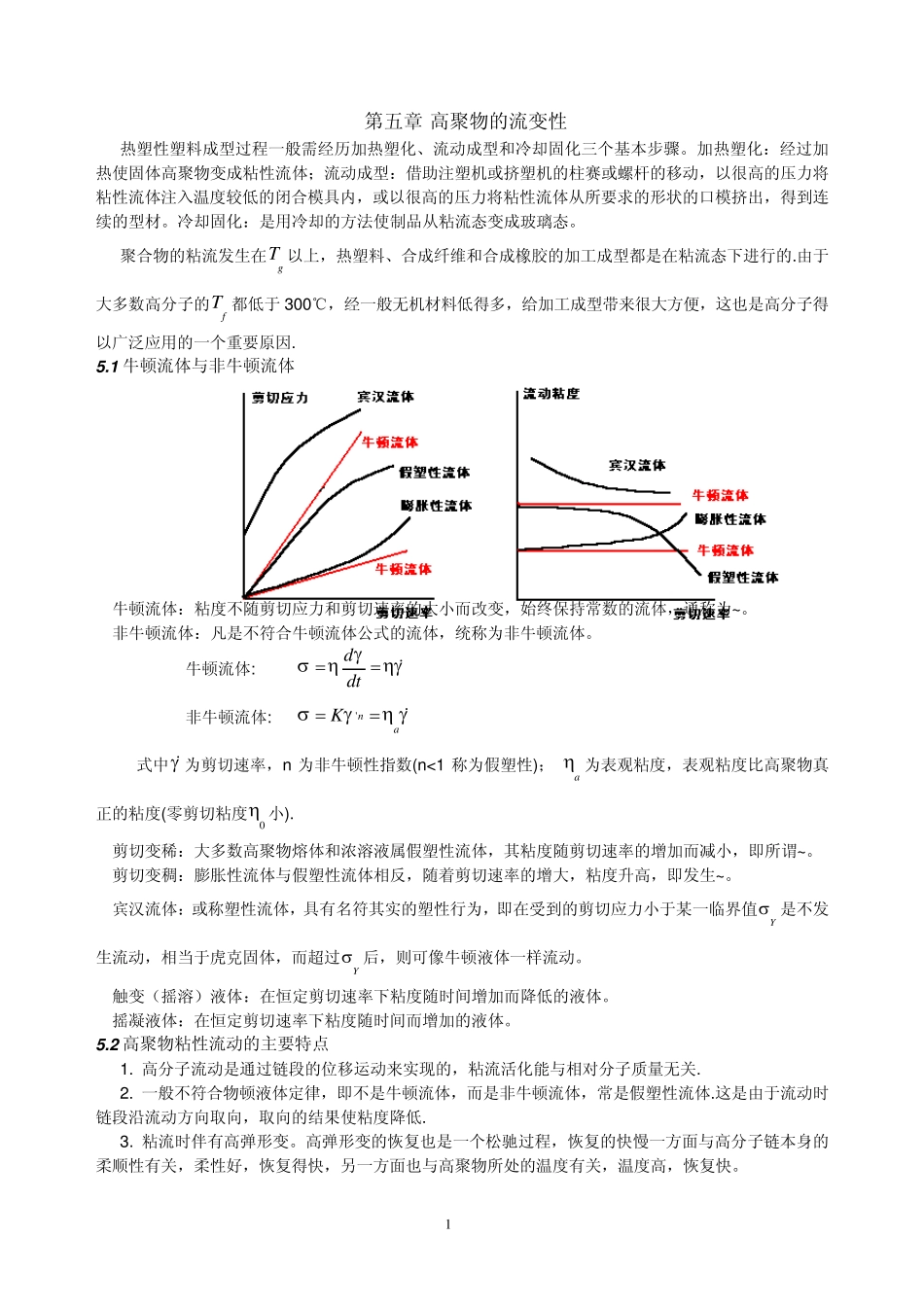

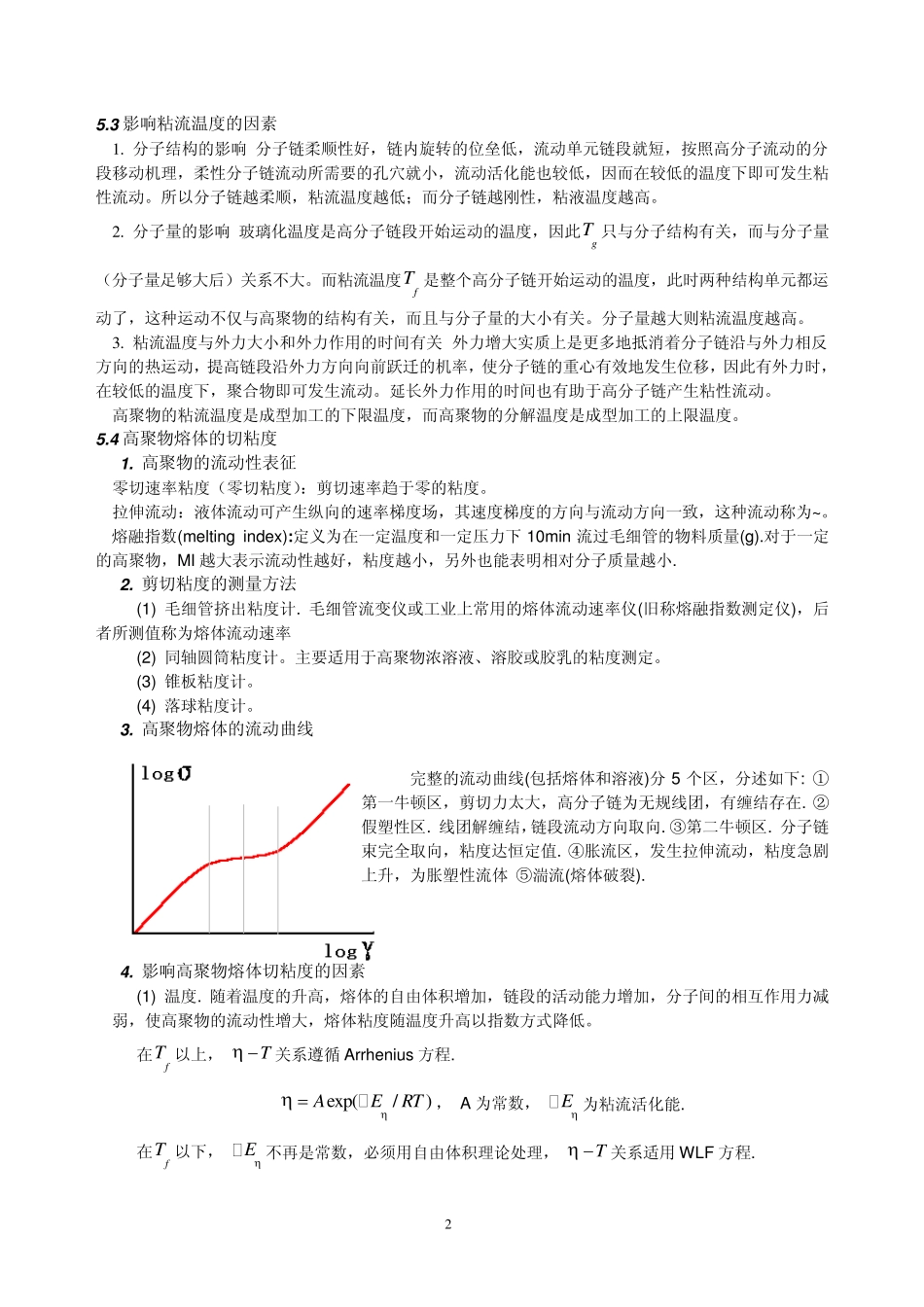

1 第五章 高聚物的流变性 热塑性塑料成型过程一般需经历加热塑化、流动成型和冷却固化三个基本步骤。加热塑化：经过加热使固体高聚物变成粘性流体；流动成型：借助注塑机或挤塑机的柱赛或螺杆的移动，以很高的压力将粘性流体注入温度较低的闭合模具内，或以很高的压力将粘性流体从所要求的形状的口模挤出，得到连续的型材。冷却固化：是用冷却的方法使制品从粘流态变成玻璃态。 聚合物的粘流发生在gT 以上，热塑料、合成纤维和合成橡胶的加工成型都是在粘流态下进行的.由于大多数高分子的fT 都低于300℃，经一般无机材料低得多，给加工成型带来很大方便，这也是高分子得以广泛应用的一个重要原因. 5 .1 牛顿流体与非牛顿流体 牛顿流体：粘度不随剪切应力和剪切速率的大小而改变，始终保持常数的流体，通称为~。 非牛顿流体：凡是不符合牛顿流体公式的流体，统称为非牛顿流体。 牛顿流体: ddt 非牛顿流体: 'naK  式中 为剪切速率，n 为非牛顿性指数(n<1 称为假塑性)； a 为表观粘度，表观粘度比高聚物真正的粘度(零剪切粘度0 小). 剪切变稀：大多数高聚物熔体和浓溶液属假塑性流体，其粘度随剪切速率的增加而减小，即所谓~。 剪切变稠：膨胀性流体与假塑性流体相反，随着剪切速率的增大，粘度升高，即发生~。 宾汉流体：或称塑性流体，具有名符其实的塑性行为，即在受到的剪切应力小于某一临界值Y 是不发生流动，相当于虎克固体，而超过Y 后，则可像牛顿液体一样流动。 触变（摇溶）液体：在恒定剪切速率下粘度随时间增加而降低的液体。 摇凝液体：在恒定剪切速率下粘度随时间而增加的液体。 5 .2 高聚物粘性流动的主要特点 1. 高分子流动是通过链段的位移运动来实现的，粘流活化能与相对分子质量无关. 2. 一般不符合物顿液体定律，即不是牛顿流体，而是非牛顿流体，常是假塑性流体.这是由于流动时链段沿流动方向取向，取向的结果使粘度降低. 3. 粘流时伴有高弹形变。高弹形变的恢复也是一个松驰过程，恢复的快慢一方面与高分子链本身的柔顺性有关，柔性好，恢复得快，另一方面也与高聚物所处的温度有关，温度高，恢复快。 2 5 .3 影响粘流温度的因素 1. 分子结构的影响 分子链柔顺性好，链内旋转的位垒低，流动单元链段就短，按照高分子流动的分段移动机理，柔性分子链流动所需要的孔穴就小，流动活化能也较低，因而在较低的温度下即可发生粘性流动。所...
