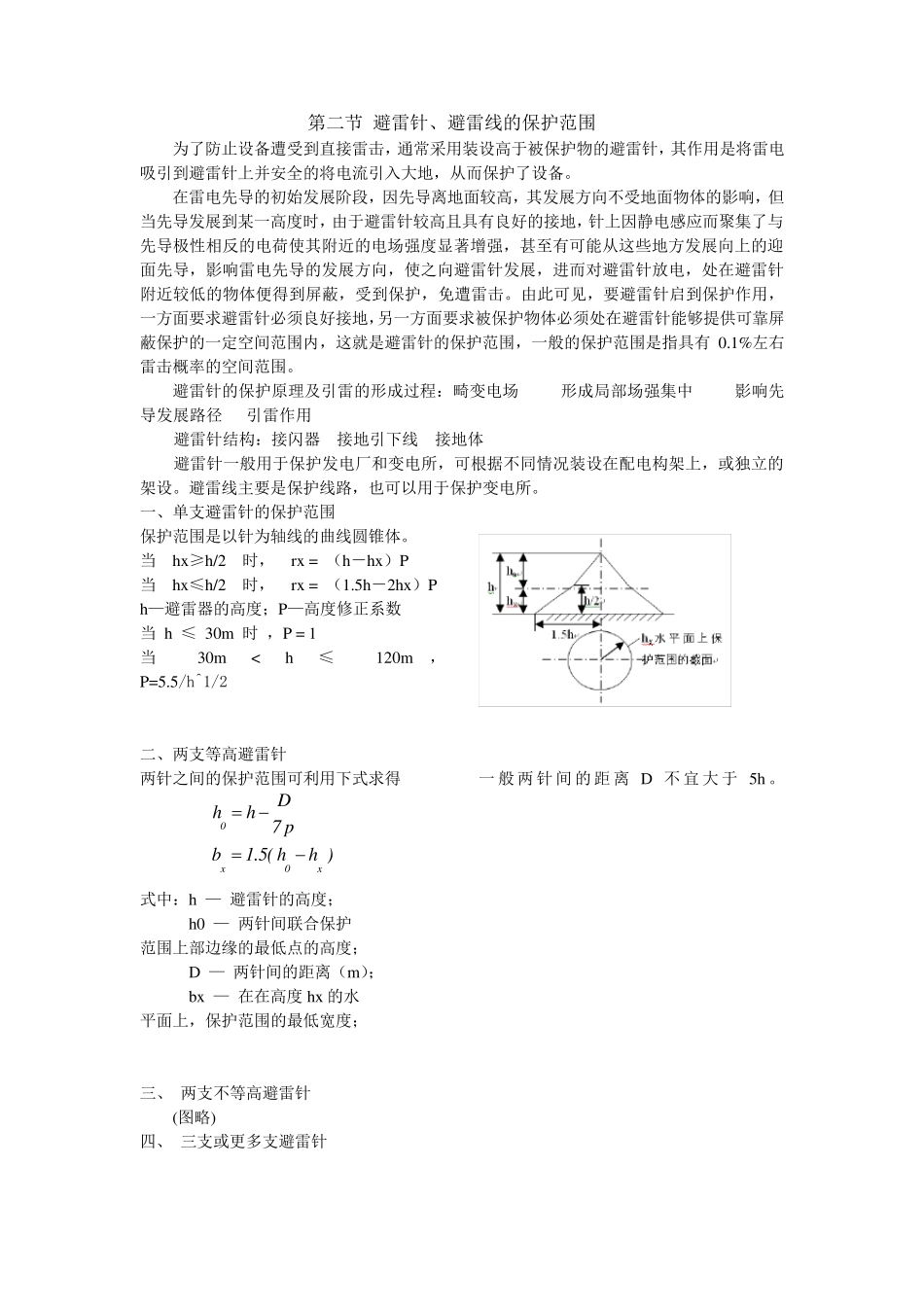

第八章雷电放电及防雷保护装置_第1页
1/6

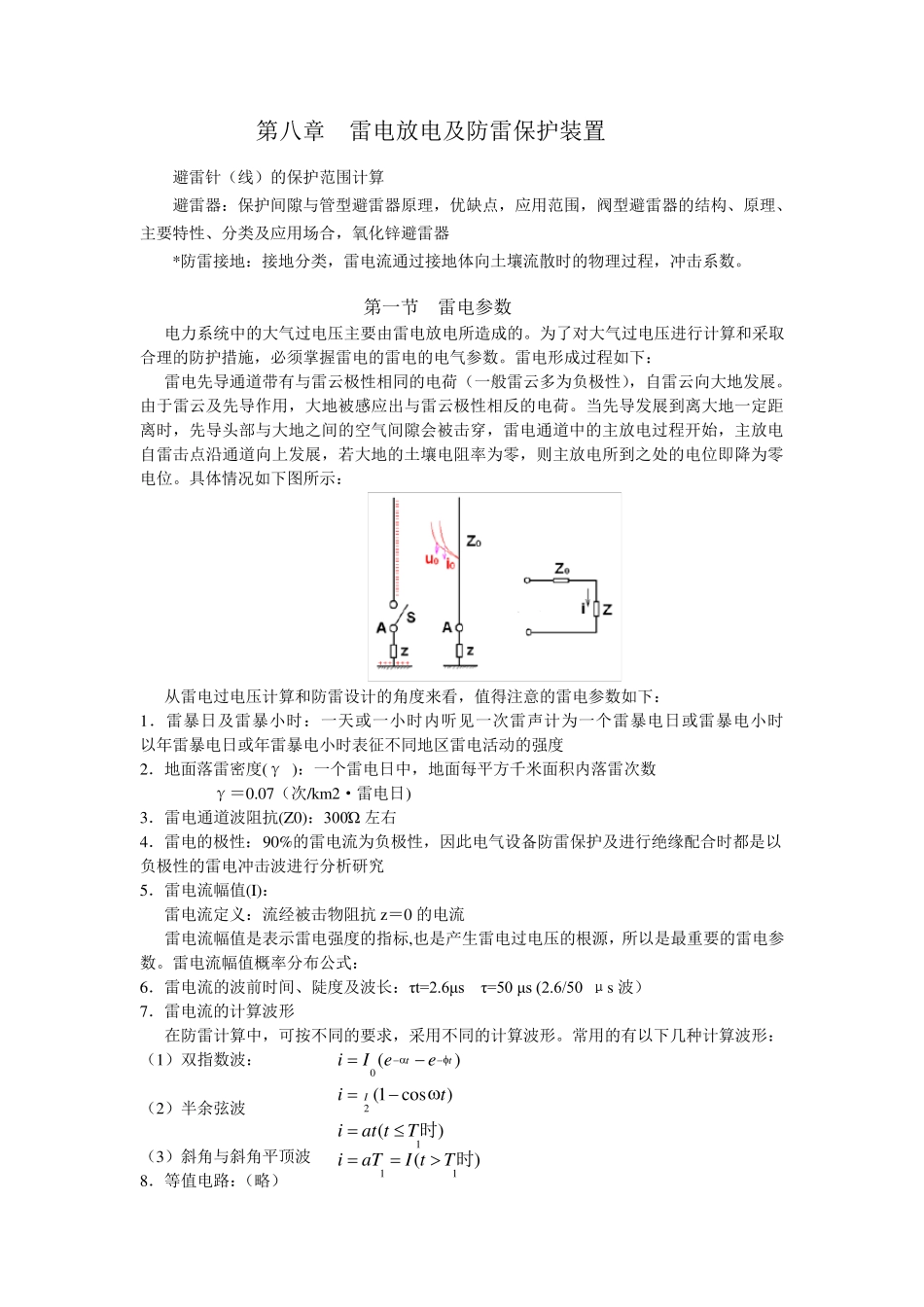

第八章雷电放电及防雷保护装置_第2页
2/6

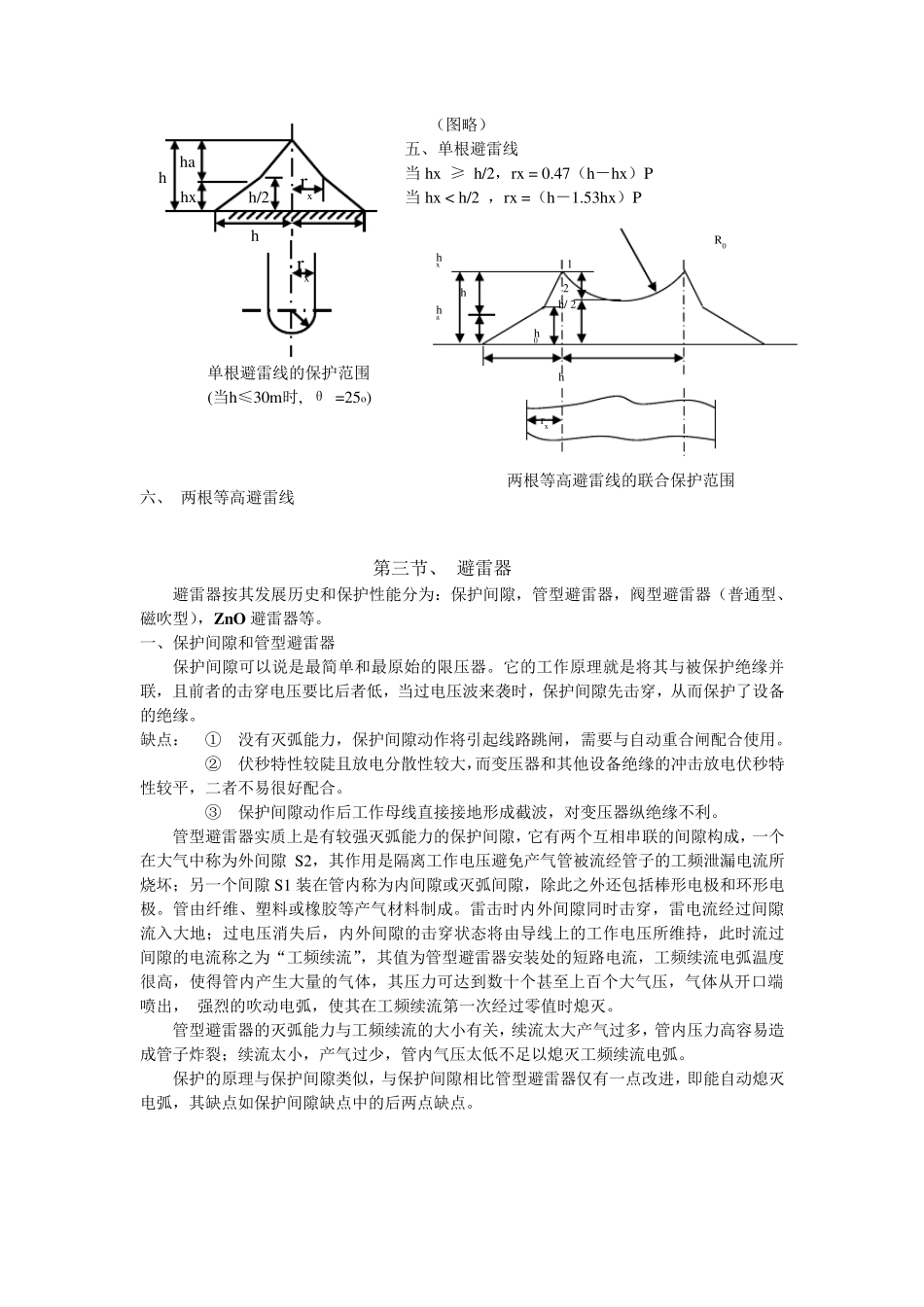

第八章雷电放电及防雷保护装置_第3页
3/6
第八章 雷电放电及防雷保护装置 避雷针(线)的保护范围计算 避雷器:保护间隙与管型避雷器原理,优缺点,应用范围,阀型避雷器的结构、原理、主要特性、分类及应用场合,氧化锌避雷器 *防雷接地:接地分类,雷电流通过接地体向土壤流散时的物理过程,冲击系数。 第一节 雷电参数 电力系统中的大气过电压主要由雷电放电所造成的。为了对大气过电压进行计算和采取合理的防护措施,必须掌握雷电的雷电的电气参数。雷电形成过程如下: 雷电先导通道带有与雷云极性相同的电荷(一般雷云多为负极性),自雷云向大地发展。由于雷云及先导作用,大地被感应出与雷云极性相反的电荷。当先导发展到离大地一定距离时,先导头部与大地之间的空气间隙会被击穿,雷电通道中的主放电过程开始,主放电自雷击点沿通道向上发展,若大地的土壤电阻率为零,则主放电所到之处的电位即降为零电位。具体情况如下图所示: 从雷电过电压计算和防雷设计的角度来看,值得注意的雷电参数如下: 1.雷暴日及雷暴小时:一天或一小时内听见一次雷声计为一个雷暴电日或雷暴电小时 以年雷暴电日或年雷暴电小时表征不同地区雷电活动的强度 2.地面落雷密度(γ ):一个雷电日中,地面每平方千米面积内落雷次数 γ=0.07(次/km2·雷电日) 3.雷电通道波阻抗(Z0):300Ώ 左右 4.雷电的极性:90%的雷电流为负极性,因此电气设备防雷保护及进行绝缘配合时都是以负极性的雷电冲击波进行分析研究 5.雷电流幅值(I): 雷电流定义:流经被击物阻抗 z=0 的电流 雷电流幅值是表示雷电强度的指标,也是产生雷电过电压的根源,所以是最重要的雷电参数。雷电流幅值概率分布公式: 6.雷电流的波前时间、陡度及波长:τt=2.6μs τ=50 μs (2.6/50 μs 波) 7.雷电流的计算波形 在防雷计算中,可按不同的要求,采用不同的计算波形。常用的有以下几种计算波形: (1)双指数波: (2)半余弦波 (3)斜角与斜角平顶波 8.等值电路:(略) )(0tteeIi)()(111时时TtIaTiTtati)cos1(2tiI第 二 节 避 雷 针 、 避 雷 线 的 保 护 范 围 为 了 防 止 设 备 遭 受 到 直 接 雷 击 , 通 常 采 用 装 设 高 于 被 保 护 物 的 避 雷 针 , 其 作 用 是 将 雷 电吸 引 到 避 雷 针 上 并 安 全 的 将 电 流 引 入 大 地 , 从 而 保 护 了 设 备 。 在 ...
