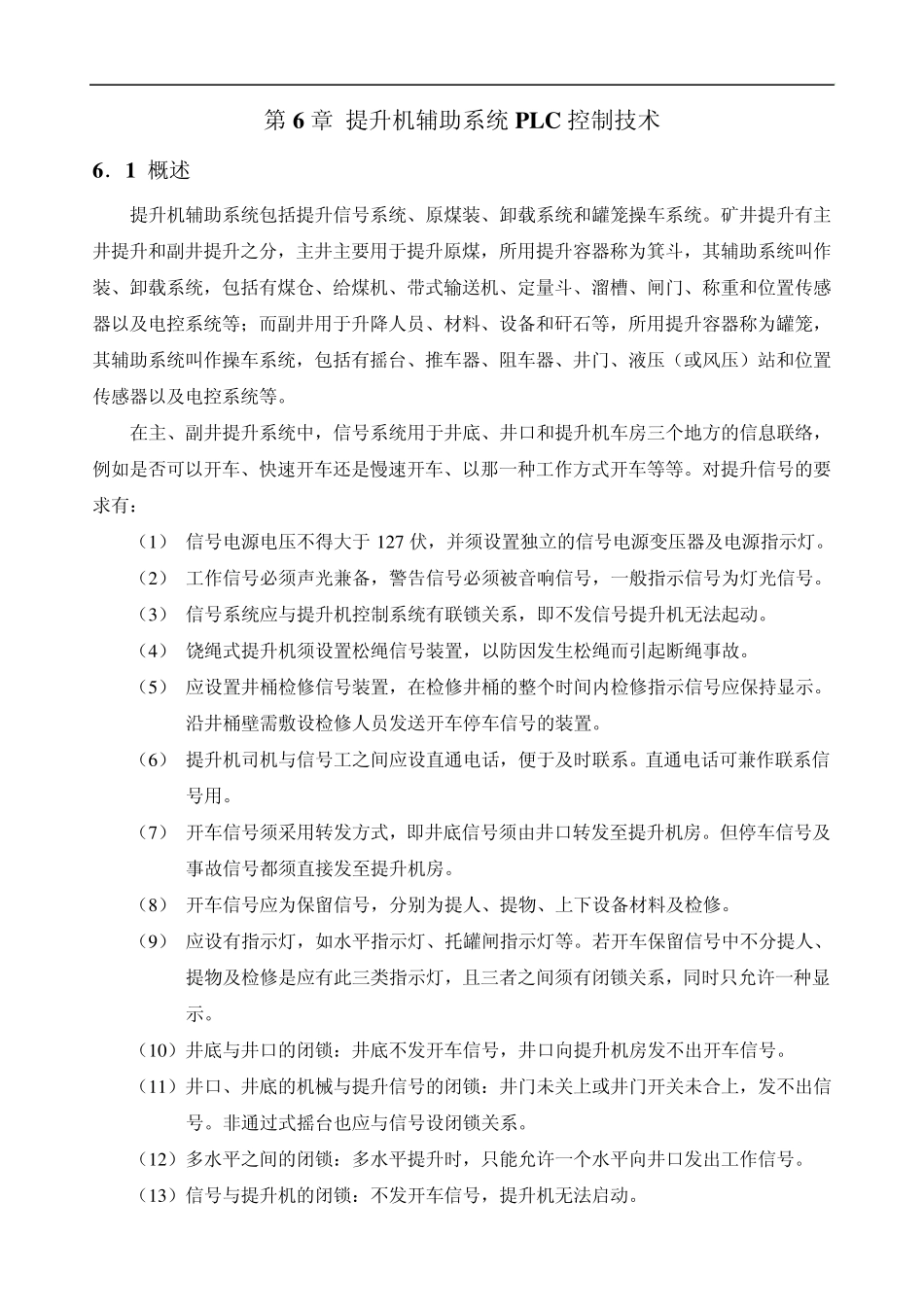

第6 章 提升机辅助系统PLC 控制技术 6．1 概述 提升机辅助系统包括提升信号系统、原煤装、卸载系统和罐笼操车系统。矿井提升有主井提升和副井提升之分，主井主要用于提升原煤，所用提升容器称为箕斗，其辅助系统叫作装、卸载系统，包括有煤仓、给煤机、带式输送机、定量斗、溜槽、闸门、称重和位置传感器以及电控系统等；而副井用于升降人员、材料、设备和矸石等，所用提升容器称为罐笼，其辅助系统叫作操车系统，包括有摇台、推车器、阻车器、井门、液压（或风压）站和位置传感器以及电控系统等。 在主、副井提升系统中，信号系统用于井底、井口和提升机车房三个地方的信息联络，例如是否可以开车、快速开车还是慢速开车、以那一种工作方式开车等等。对提升信号的要求有： （1 ） 信号电源电压不得大于 1 2 7 伏，并须设置独立的信号电源变压器及电源指示灯。 （2 ） 工作信号必须声光兼备，警告信号必须被音响信号，一般指示信号为灯光信号。 （3 ） 信号系统应与提升机控制系统有联锁关系，即不发信号提升机无法起动。 （4 ） 饶绳式提升机须设置松绳信号装置，以防因发生松绳而引起断绳事故。 （5 ） 应设置井桶检修信号装置，在检修井桶的整个时间内检修指示信号应保持显示。沿井桶壁需敷设检修人员发送开车停车信号的装置。 （6 ） 提升机司机与信号工之间应设直通电话，便于及时联系。直通电话可兼作联系信号用。 （7 ） 开车信号须采用转发方式，即井底信号须由井口转发至提升机房。但停车信号及事故信号都须直接发至提升机房。 （8 ） 开车信号应为保留信号，分别为提人、提物、上下设备材料及检修。 （9 ） 应设有指示灯，如水平指示灯、托罐闸指示灯等。若开车保留信号中不分提人、提物及检修是应有此三类指示灯，且三者之间须有闭锁关系，同时只允许一种显示。 （1 0 ）井底与井口的闭锁：井底不发开车信号，井口向提升机房发不出开车信号。 （1 1 ）井口、井底的机械与提升信号的闭锁：井门未关上或井门开关未合上，发不出信号。非通过式摇台也应与信号设闭锁关系。 （1 2 ）多水平之间的闭锁：多水平提升时，只能允许一个水平向井口发出工作信号。 （1 3 ）信号与提升机的闭锁：不发开车信号，提升机无法启动。 （14）用多层罐笼提人时，各层平台间的信号应与井口有闭锁，只允许自井口发出信号。 （15）须设置紧急事故信号。停车信号可兼作事故信号，各信号工皆能直发至提升机...
