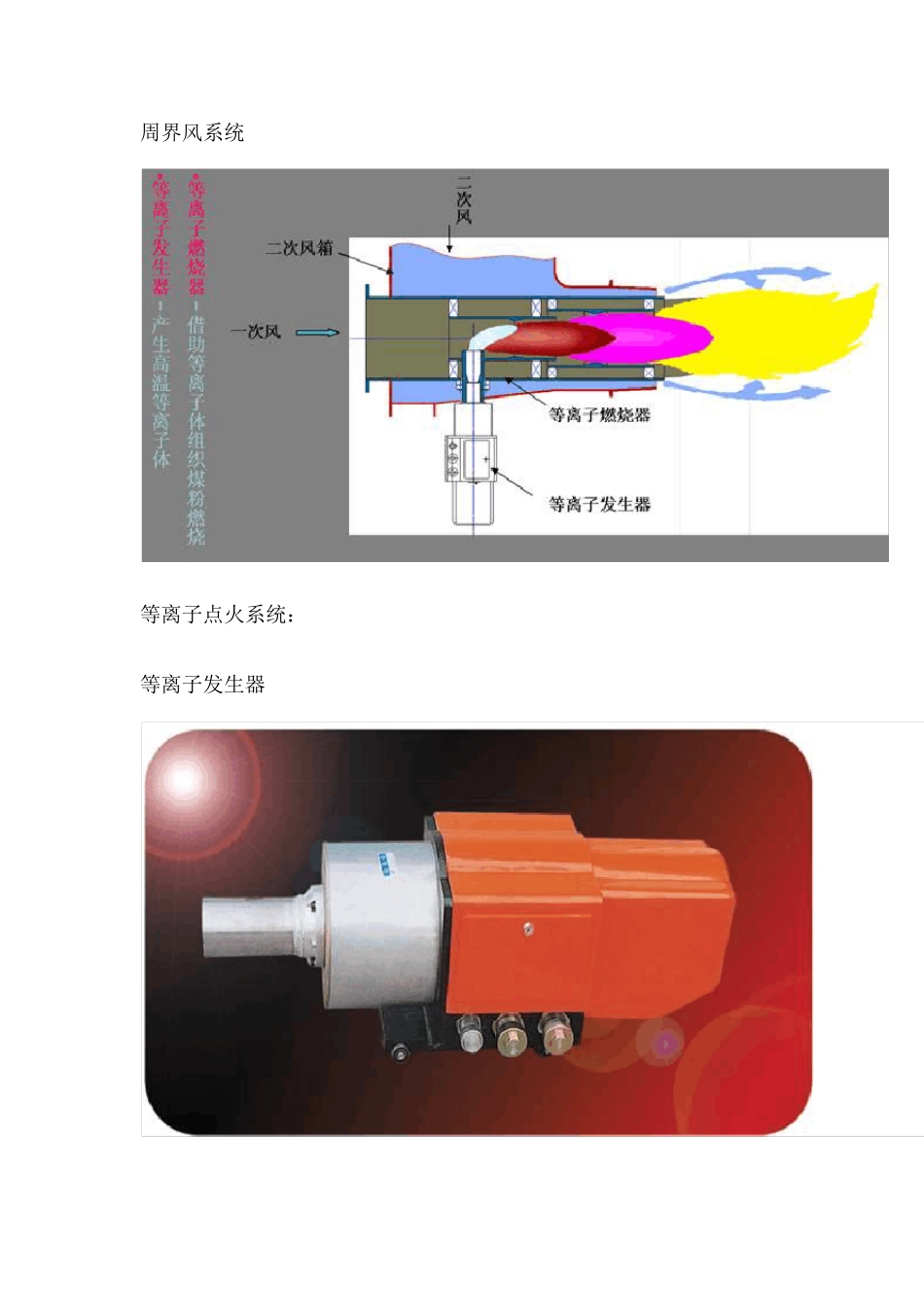

等离子点火器工作原理 本发生器为磁稳空气载体等离子发生器，它由线圈、阴极、阳极组成。其中阴极材料采用高导电率的金属材料或非金属材料制成。阳极由高导电率、高导热率及抗氧化的金属材料制成，它们均采用水冷方式，以承受电弧高温冲击。线圈在高温250℃情况下具有抗2000V 的直流电压击穿能力，电源采用全波整流并具有恒流性能。其拉弧原理为：首先设定输出电流，当阴极3 前进同阳极2 接触后，整个系统具有抗短路的能力且电流恒定不变，当阴极缓缓离开阳极时，电弧在线圈磁力的作用下拉出喷管外部。一定压力的空气在电弧的作用下，被电离为高温等离子体，其能量密度高达 105 ～ 106W/cm2，为点燃不同的煤种创造了良好的条件。 直流电源柜－提供等离子发生器所需的直流电；AC 输入：380V，150KVA；DC 输出：250～350A 冷却水－冷却等离子发生器阳极、阴极等部件；8t/h、<35℃、除盐水、给回水压差>0.2MPa 高压空气－提供等离子发生器产生等离子体所需介质；洁净、~0.01MPa、150Nm3/h 火检探头及火焰电视－监视等离子燃烧器的燃烧状况 操作界面－通过触摸屏或DCS 操作。 等离子燃烧系统： 喷燃器 风粉系统 给煤机 磨煤机 一次风系统 周界风系统 等离子点火系统： 等离子发生器 等离子发生器构造： 稳弧线圈 阴极组件 阳极组件 阳极支架 拉弧电机 冷却水部分 载体风部分 压弧套 护罩 等离子电器系统 ◇隔离变压器 隔离变压器的主要作用是隔离。一次绕阻接成三角形，使 3 次谐波能够通过，减少高次谐波的影响；二次绕组接成星型，可得到零线，避免等离子发生器带电。 ◇整流柜 载体风系统 压缩空气是等离子电弧的介质，等离子电弧形成后，通过线圈形成的强磁场的作用压缩成为压缩电弧，需要压缩空气以一定的流速吹出阳极才能形成可利用的电弧。因此，等离子点火系统的需要配备压缩空气系统，压缩空气的要求是洁净的而且是压力稳定的。 冷却水系统 等离子电弧形成后，弧柱温度一般在 5000K 到 30000K 范围，因此对于形成电弧的等离子发生器的阴极和阳极必须通过水冷的方式来进行冷却，否则很快会被烧毁。通过大量实验总结出为保证好的冷却效果，需要冷却水以高的流速冲刷阳极和阴极，因此需要保证冷却水不低于0.3MP 的压力。另外，冷却水温度不能高于30℃，否则冷却效果差。为减少冷却水对阳极和阴极的腐蚀，要采用电厂的除盐化学水。 暖风器系统： 锅炉冷态启动时无热一次风，所以必须先投油，...
