wedo课件旋转木马制作坊课件VIP免费

wedo课件旋转木马制作坊课件_第1页
1/19
wedo课件旋转木马制作坊课件_第2页
2/19
wedo课件旋转木马制作坊课件_第3页
3/19

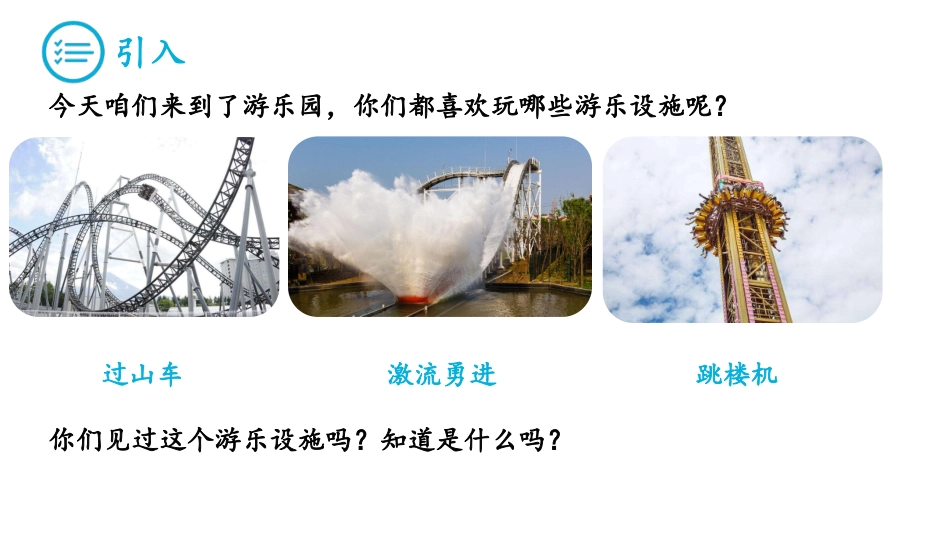

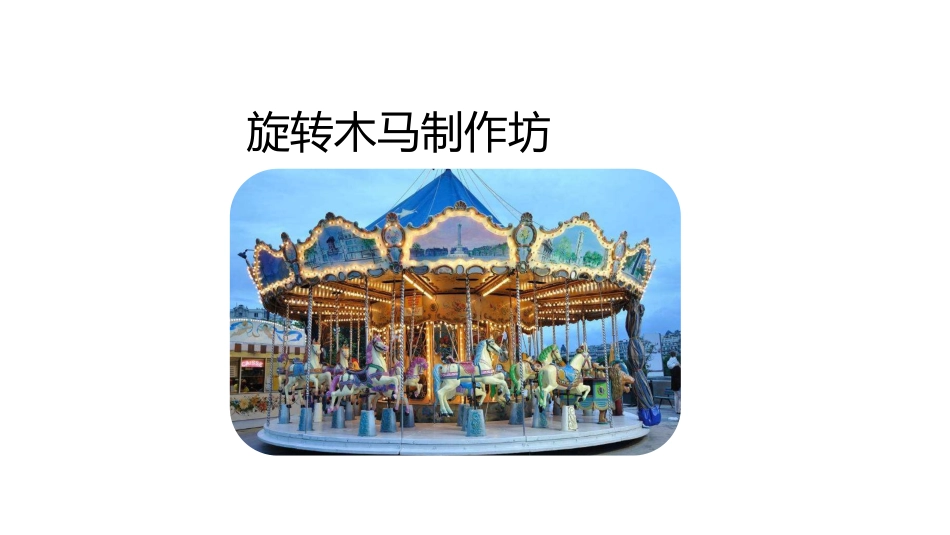

旋转木马制作坊引入今天咱们来到了游乐园,你们都喜欢玩哪些游乐设施呢?你们见过这个游乐设施吗?知道是什么吗?过山车激流勇进跳楼机引入旋转木马是游乐场机动游戏的一种,与过山车、摩天轮称为“乐园三宝”。今天咱们来设计一个能够旋转的旋转木马模型。本节活动重点:任务提示任务二:编程设计1.使旋转木马正向旋转5秒后再反向旋转5秒。2.倒计时3秒后旋转木马运行。任务一:模型搭建1.设计一个能够旋转的旋转木马模型。任务一:模型搭建结构分析:搭建顺序:1)搭建底座2)搭建动力系统3)搭建旋转平台旋转平台底座动力系统任务一:模型搭建咱们今天要利用8齿齿轮和24齿齿轮,由于旋转平台重量比较大,那咱们应该用什么传动方式呢?齿轮传动比有固定计算公式:传动比=从动轮齿数/主动轮齿数,所以它们的传动比应该是8/24,也就是1/3,相当于大齿轮转一圈,小齿轮转3圈。齿轮减速传动任务一:模型搭建步骤一:搭建底座1)利用带孔梁和薄片设计出底座,并在底部安装薄片。任务一:模型搭建步骤一:搭建底座2)在前端连接4点凸点梁,并安装圆形透明块。任务一:模型搭建步骤一:搭建底座3)安装智能集线器,前端利用薄片互锁。任务一:模型搭建步骤二:搭建动力系统1)利用双向带球块和薄片做出电机底座,两侧连接球形凹槽块。任务一:模型搭建步骤二:搭建动力系统2)连接电机,前端安装4点凸点梁,外侧利用8齿齿轮和24齿齿轮传动。任务一:模型搭建步骤三:搭建平台1)造型可以自行设计。大家搭建成功了吗?任务一:模型搭建任务二:编程设计1.咱们首先使旋转木马正向旋转5秒后再反向旋转5秒。1)咱们要利用什么模块来实现呢?马达左转块、马达右转块和马达运转块。任务二:编程设计步骤一:任务分析任务三:结构反思反思1)你利用什么传动方式?为什么使用?2)你利用什么模块控制正向旋转和反向旋转的?——齿轮减速传动。因为可以省力。——马达左转块和马达右转块。任务四:挑战高峰任务:设计出倒计时3秒后旋转木马运行的程序。类似于计时程序,要利用显示块、减法显示块、循环模块和显示输入模块。利用什么模块可以发送倒数的信息呢?信息块和信息发送块。步骤一:任务分析任务四:挑战高峰

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

wedo课件旋转木马制作坊课件
