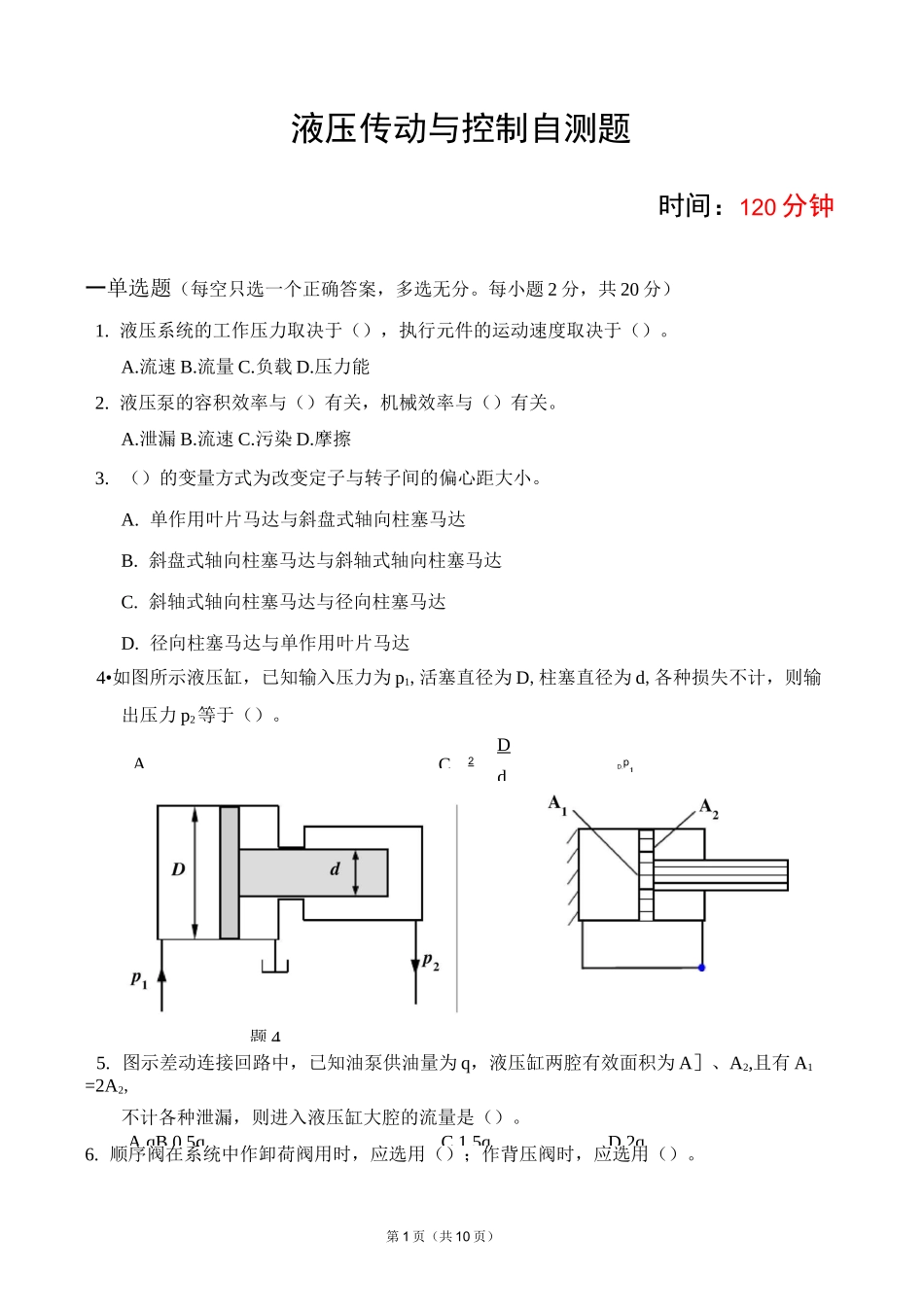

第 1 页（共 10 页）A.CD2P- dA.qB.0.5qC.1.5qD.2q液压传动与控制自测题时间：120 分钟一单选题（每空只选一个正确答案，多选无分。每小题 2 分，共 20 分）1. 液压系统的工作压力取决于（），执行元件的运动速度取决于（）。A.流速 B.流量 C.负载 D.压力能2. 液压泵的容积效率与（）有关，机械效率与（）有关。A.泄漏 B.流速 C.污染 D.摩擦3. （）的变量方式为改变定子与转子间的偏心距大小。A. 单作用叶片马达与斜盘式轴向柱塞马达B. 斜盘式轴向柱塞马达与斜轴式轴向柱塞马达C. 斜轴式轴向柱塞马达与径向柱塞马达D. 径向柱塞马达与单作用叶片马达4•如图所示液压缸，已知输入压力为 p1,活塞直径为 D,柱塞直径为 d,各种损失不计，则输出压力 p2等于（）。5. 图示差动连接回路中，已知油泵供油量为 q，液压缸两腔有效面积为 A］、A2,且有 A1=2A2,不计各种泄漏，则进入液压缸大腔的流量是（）。6. 顺序阀在系统中作卸荷阀用时，应选用（）；作背压阀时，应选用（）。题 4D.p1第 2 页（共 10 页）A.内控内泄式 B.内控外泄式 C.外控内泄式 D.外控外泄式7. 图示的调速回路，节流阀处于节流调速工况。不计系统泄漏及溢流阀的调压偏差，则当负载 F 增大时，活塞运动速度 v 将（）。A.增大 B.减小 C.基本不变 D.可能增大也可能减小题 7 图题 8 图8. 在调速阀旁油路节流调速回路中，调速阀的节流口开度一定，当负载从行降到 F2时，若考虑泵内泄漏变化的因素，液压缸运动速度 v（）。A.增加 B.减少 C.不变 D.无法判断9. 在定量泵——变量马达的容积调速回路中，当液压马达所驱动的负载转矩变小时，若不考虑泄漏的影响，则马达转速（）；泵的输出功率（）。A.增大 B.减小 C.基本不变 D.无法判断10. 蓄能器具有下述功能中的（）。① 补油；②保压；③吸收压力冲击；④滤去油液中的杂质。A.全部四条 B.①、②、③条 C.①、②条 D.都不具备第 3 页（共 10 页）二分析题（共 20 分）读懂图示液压系统，并回答：1.液压缸进给和退回各有几种速度？（5 分）2.列出不同速度时的电磁铁动作表。（15 分）电磁铁速度1DT2DT3DT进给退回“+”代表电磁铁带电，“-”代表断电第 4 页（共 10 页）76N49T11182三看图题（每小题 2 分，共 20 分）读懂图示的液压系统，完成题①〜题⑩（每小题只选一个答案）。① 当元件 4 和 6 同时处于中位（图示位置）时，元件 1 的工作压力（）。...
