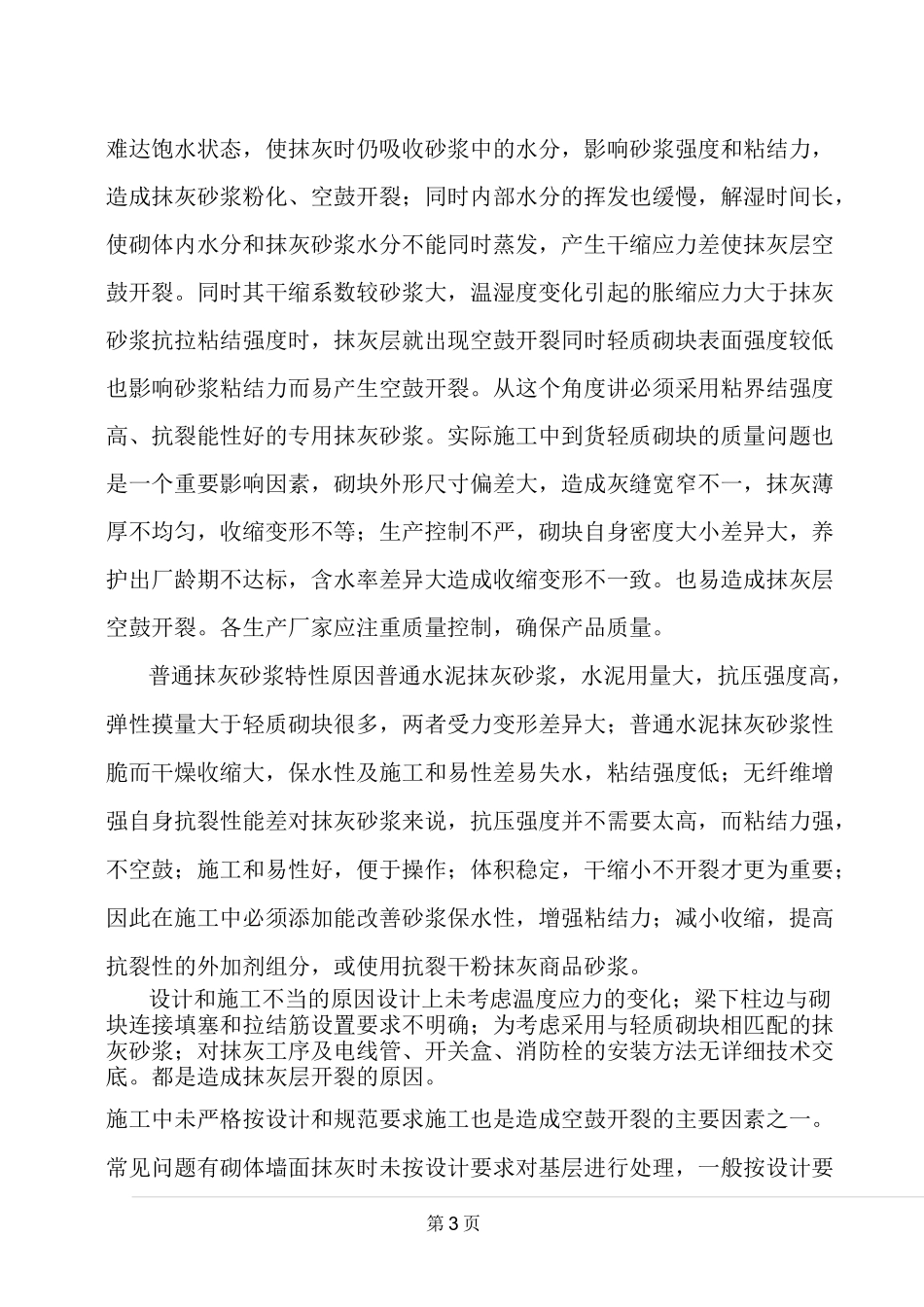

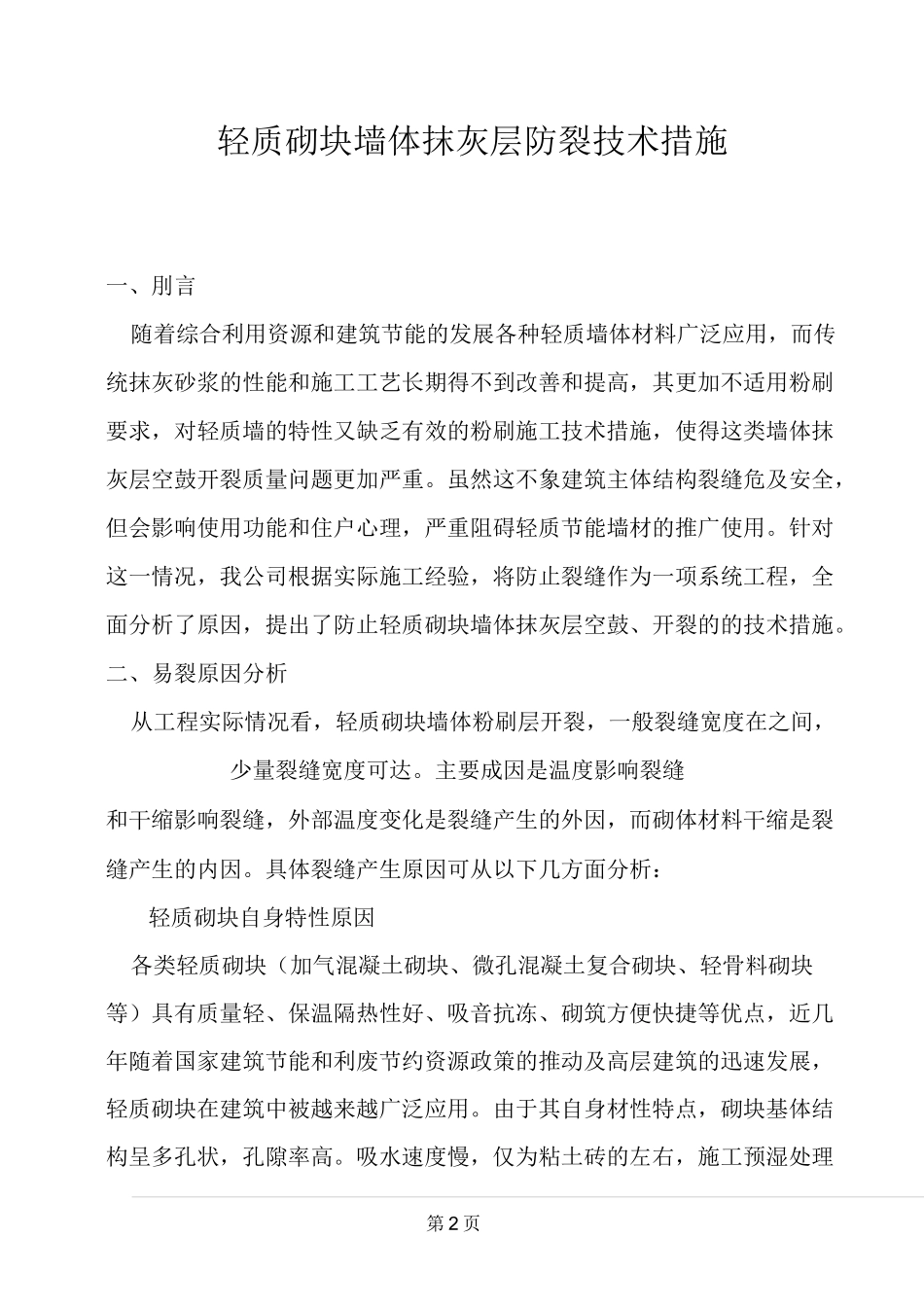

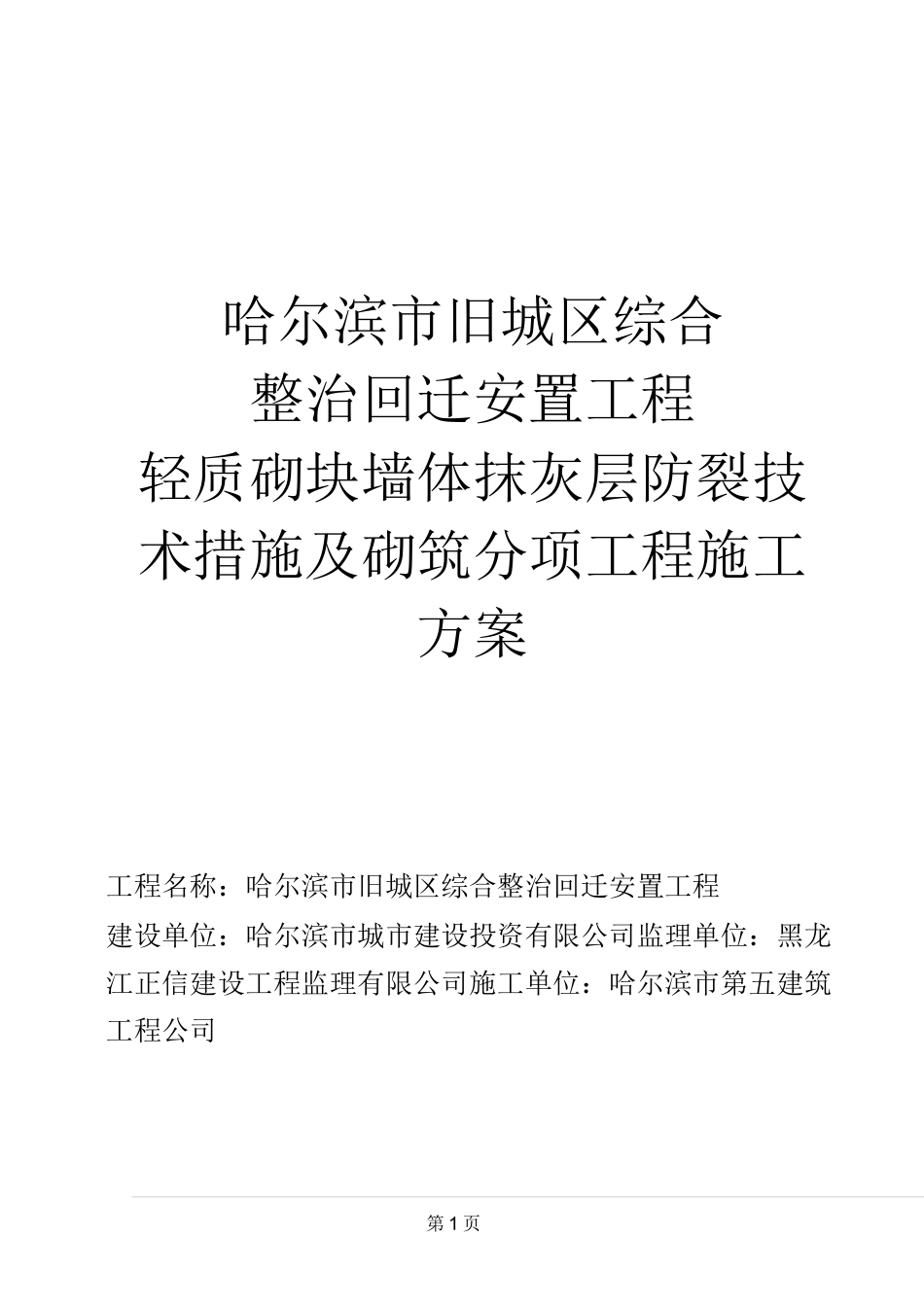

第 1 页哈尔滨市旧城区综合整治回迁安置工程轻质砌块墙体抹灰层防裂技术措施及砌筑分项工程施工方案工程名称：哈尔滨市旧城区综合整治回迁安置工程建设单位：哈尔滨市城市建设投资有限公司监理单位：黑龙江正信建设工程监理有限公司施工单位：哈尔滨市第五建筑工程公司第 2 页轻质砌块墙体抹灰层防裂技术措施一、刖言随着综合利用资源和建筑节能的发展各种轻质墙体材料广泛应用，而传统抹灰砂浆的性能和施工工艺长期得不到改善和提高，其更加不适用粉刷要求，对轻质墙的特性又缺乏有效的粉刷施工技术措施，使得这类墙体抹灰层空鼓开裂质量问题更加严重。虽然这不象建筑主体结构裂缝危及安全，但会影响使用功能和住户心理，严重阻碍轻质节能墙材的推广使用。针对这一情况，我公司根据实际施工经验，将防止裂缝作为一项系统工程，全面分析了原因，提出了防止轻质砌块墙体抹灰层空鼓、开裂的的技术措施。二、易裂原因分析从工程实际情况看，轻质砌块墙体粉刷层开裂，一般裂缝宽度在之间，少量裂缝宽度可达。主要成因是温度影响裂缝和干缩影响裂缝，外部温度变化是裂缝产生的外因，而砌体材料干缩是裂缝产生的内因。具体裂缝产生原因可从以下几方面分析：轻质砌块自身特性原因各类轻质砌块（加气混凝土砌块、微孔混凝土复合砌块、轻骨料砌块等）具有质量轻、保温隔热性好、吸音抗冻、砌筑方便快捷等优点，近几年随着国家建筑节能和利废节约资源政策的推动及高层建筑的迅速发展，轻质砌块在建筑中被越来越广泛应用。由于其自身材性特点，砌块基体结构呈多孔状，孔隙率高。吸水速度慢，仅为粘土砖的左右，施工预湿处理第 3 页难达饱水状态，使抹灰时仍吸收砂浆中的水分，影响砂浆强度和粘结力，造成抹灰砂浆粉化、空鼓开裂；同时内部水分的挥发也缓慢，解湿时间长，使砌体内水分和抹灰砂浆水分不能同时蒸发，产生干缩应力差使抹灰层空鼓开裂。同时其干缩系数较砂浆大，温湿度变化引起的胀缩应力大于抹灰砂浆抗拉粘结强度时，抹灰层就出现空鼓开裂同时轻质砌块表面强度较低也影响砂浆粘结力而易产生空鼓开裂。从这个角度讲必须采用粘界结强度高、抗裂能性好的专用抹灰砂浆。实际施工中到货轻质砌块的质量问题也是一个重要影响因素，砌块外形尺寸偏差大，造成灰缝宽窄不一，抹灰薄厚不均匀，收缩变形不等；生产控制不严，砌块自身密度大小差异大，养护出厂龄期不达标，含水率差异大造成收缩变形不一致。也易造成抹灰层空鼓开裂。各生产厂家应注重质量...
