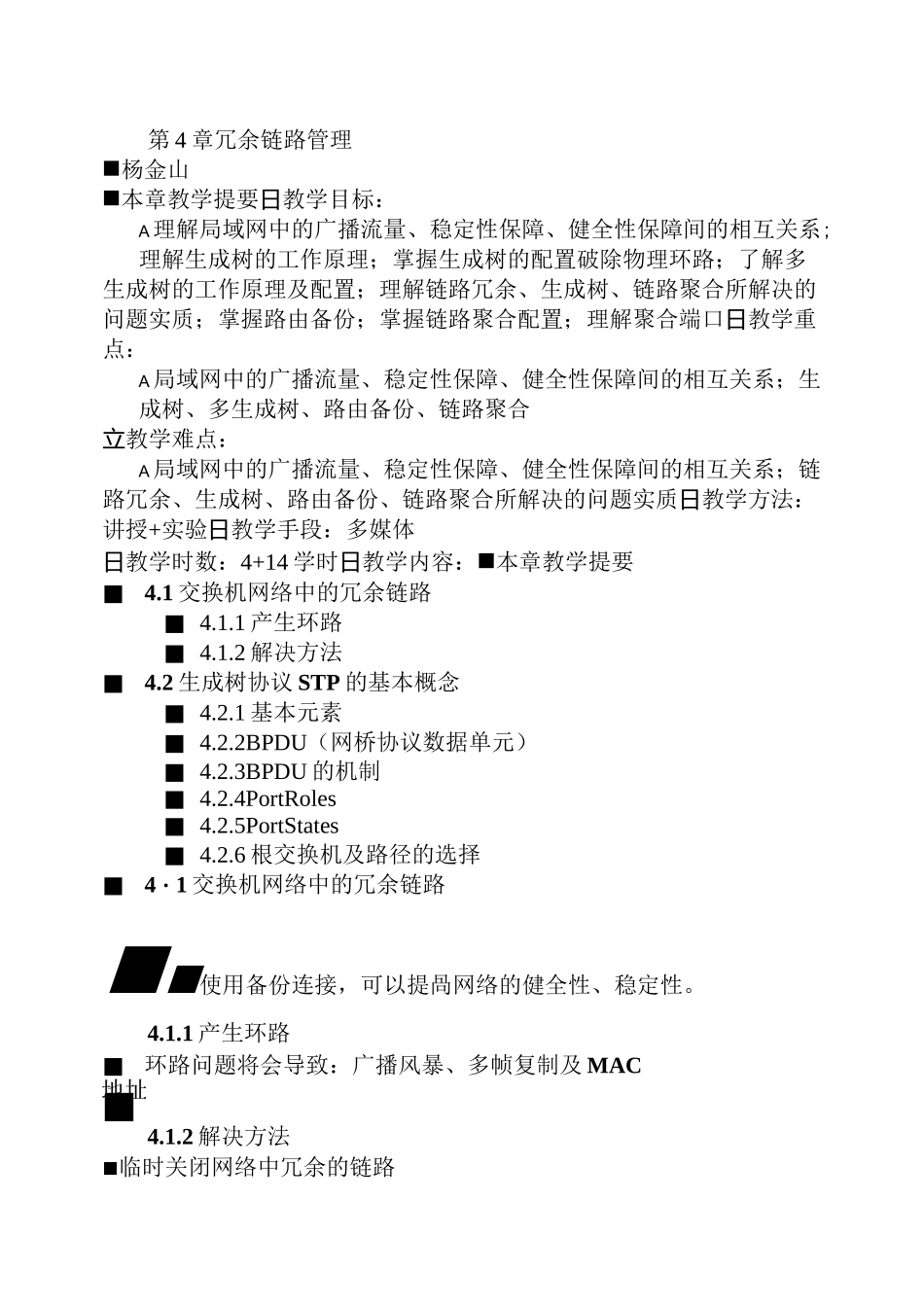

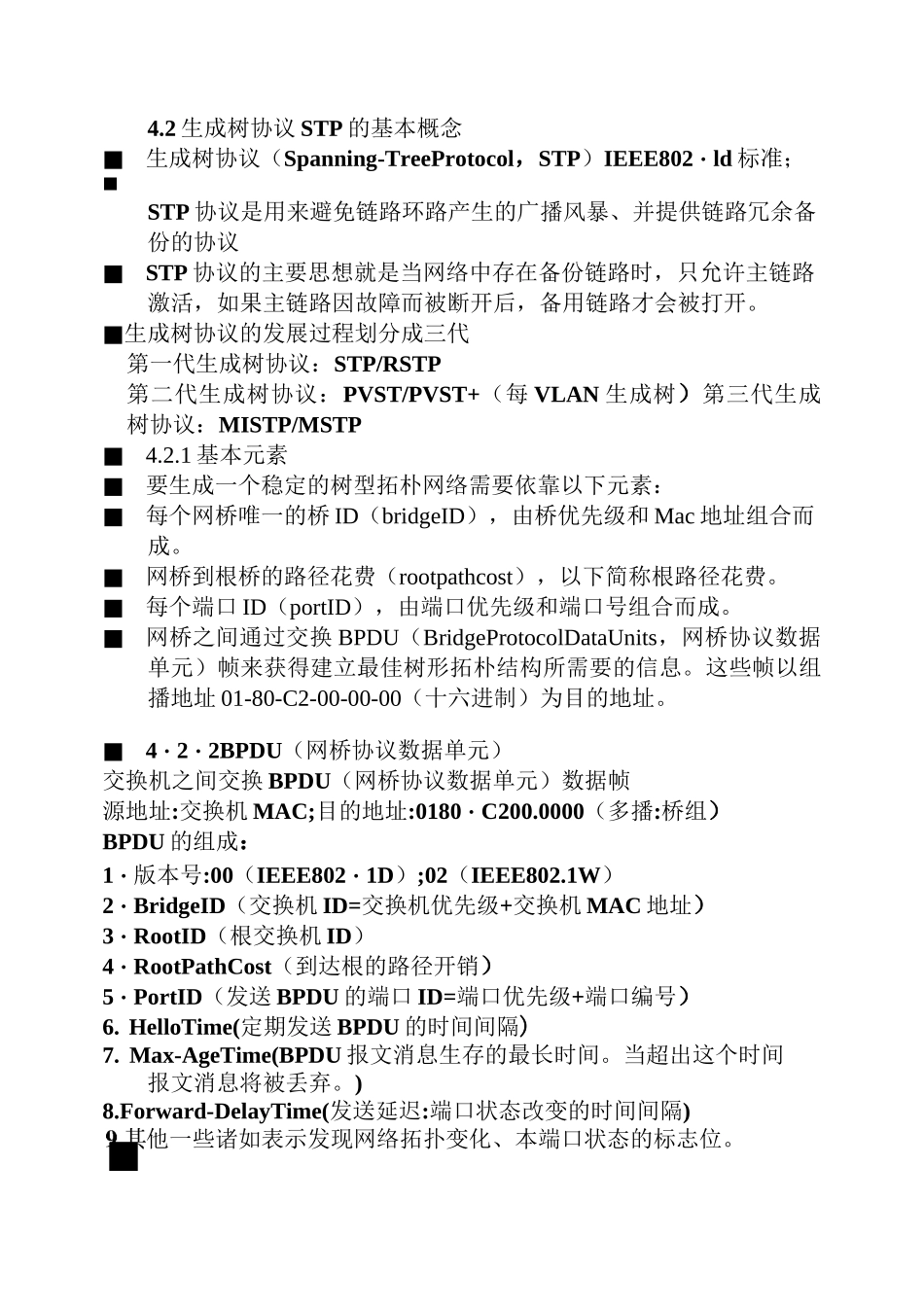

第 4 章冗余链路管理■杨金山■本章教学提要日教学目标：A理解局域网中的广播流量、稳定性保障、健全性保障间的相互关系;理解生成树的工作原理；掌握生成树的配置破除物理环路；了解多生成树的工作原理及配置；理解链路冗余、生成树、链路聚合所解决的问题实质；掌握路由备份；掌握链路聚合配置；理解聚合端口日教学重点：A局域网中的广播流量、稳定性保障、健全性保障间的相互关系；生成树、多生成树、路由备份、链路聚合立教学难点：A局域网中的广播流量、稳定性保障、健全性保障间的相互关系；链路冗余、生成树、路由备份、链路聚合所解决的问题实质日教学方法：讲授+实验日教学手段：多媒体日教学时数：4+14 学时日教学内容：■本章教学提要■4.1 交换机网络中的冗余链路■ 4.1.1 产生环路■ 4.1.2 解决方法■4.2 生成树协议 STP 的基本概念■ 4.2.1 基本元素■ 4.2.2BPDU（网桥协议数据单元）■ 4.2.3BPDU 的机制■ 4.2.4PortRoles■ 4.2.5PortStates■ 4.2.6 根交换机及路径的选择■4・1 交换机网络中的冗余链路■■使用备份连接，可以提咼网络的健全性、稳定性。4.1.1 产生环路■环路问题将会导致：广播风暴、多帧复制及 MAC4.1.2 解决方法■临时关闭网络中冗余的链路4.2 生成树协议 STP 的基本概念■生成树协议（Spanning-TreeProtocol，STP）IEEE802・ld 标准；■STP 协议是用来避免链路环路产生的广播风暴、并提供链路冗余备份的协议■STP 协议的主要思想就是当网络中存在备份链路时，只允许主链路激活，如果主链路因故障而被断开后，备用链路才会被打开。■生成树协议的发展过程划分成三代第一代生成树协议：STP/RSTP第二代生成树协议：PVST/PVST+（每 VLAN 生成树）第三代生成树协议：MISTP/MSTP■4.2.1 基本元素■要生成一个稳定的树型拓朴网络需要依靠以下元素：■每个网桥唯一的桥 ID（bridgeID），由桥优先级和 Mac 地址组合而成。■网桥到根桥的路径花费（rootpathcost），以下简称根路径花费。■每个端口 ID（portID），由端口优先级和端口号组合而成。■网桥之间通过交换 BPDU（BridgeProtocolDataUnits，网桥协议数据单元）帧来获得建立最佳树形拓朴结构所需要的信息。这些帧以组播地址 01-80-C2-00-00-00（十六进制）为目的地址。■4・2・2BPDU（网桥协议数据单元）交换机之间交换 BPDU（网桥协议数据单元）数据帧源地址:交换机 MAC;目的地址:0180・C200.0000（多播:桥组）BPDU 的...
