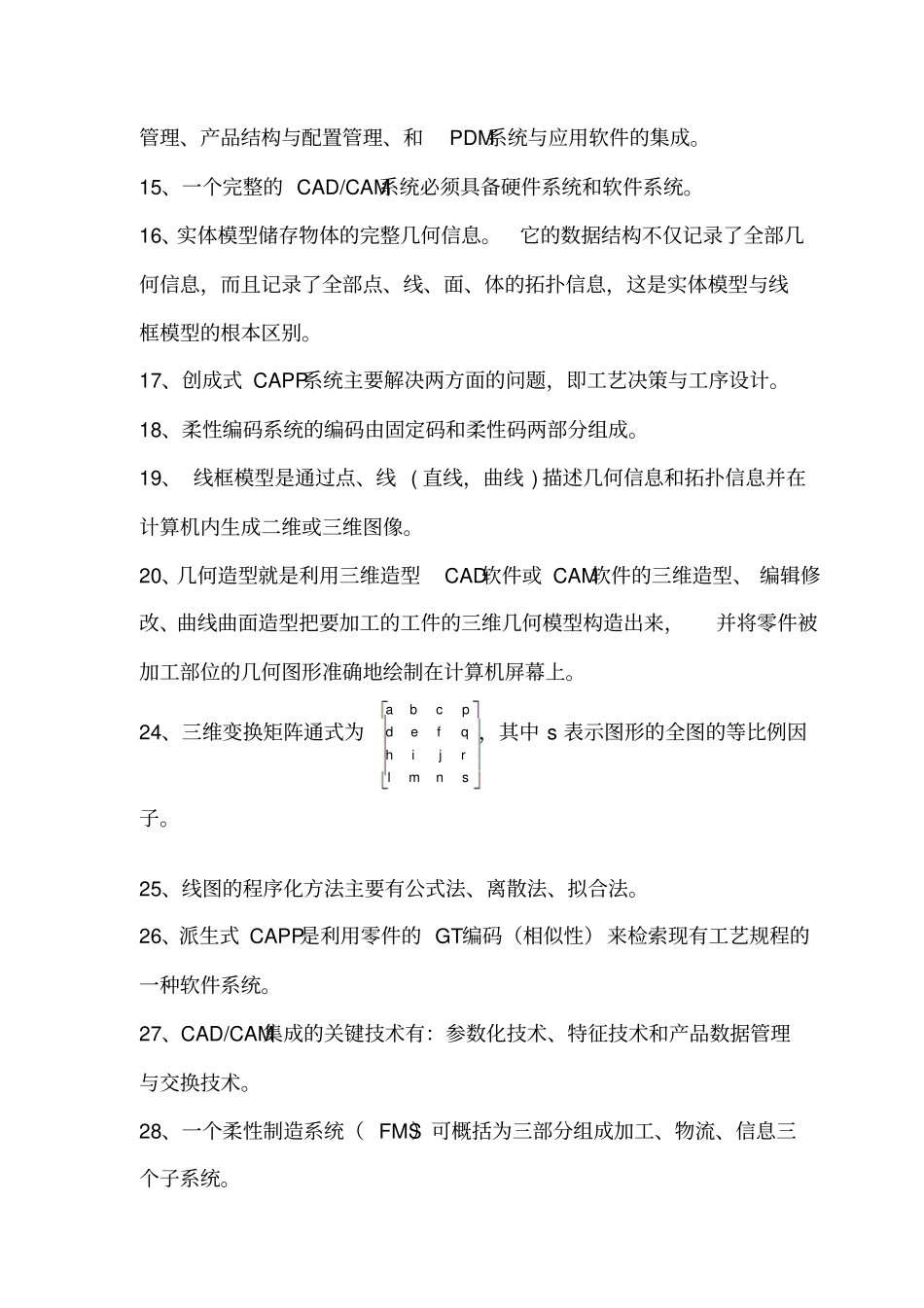

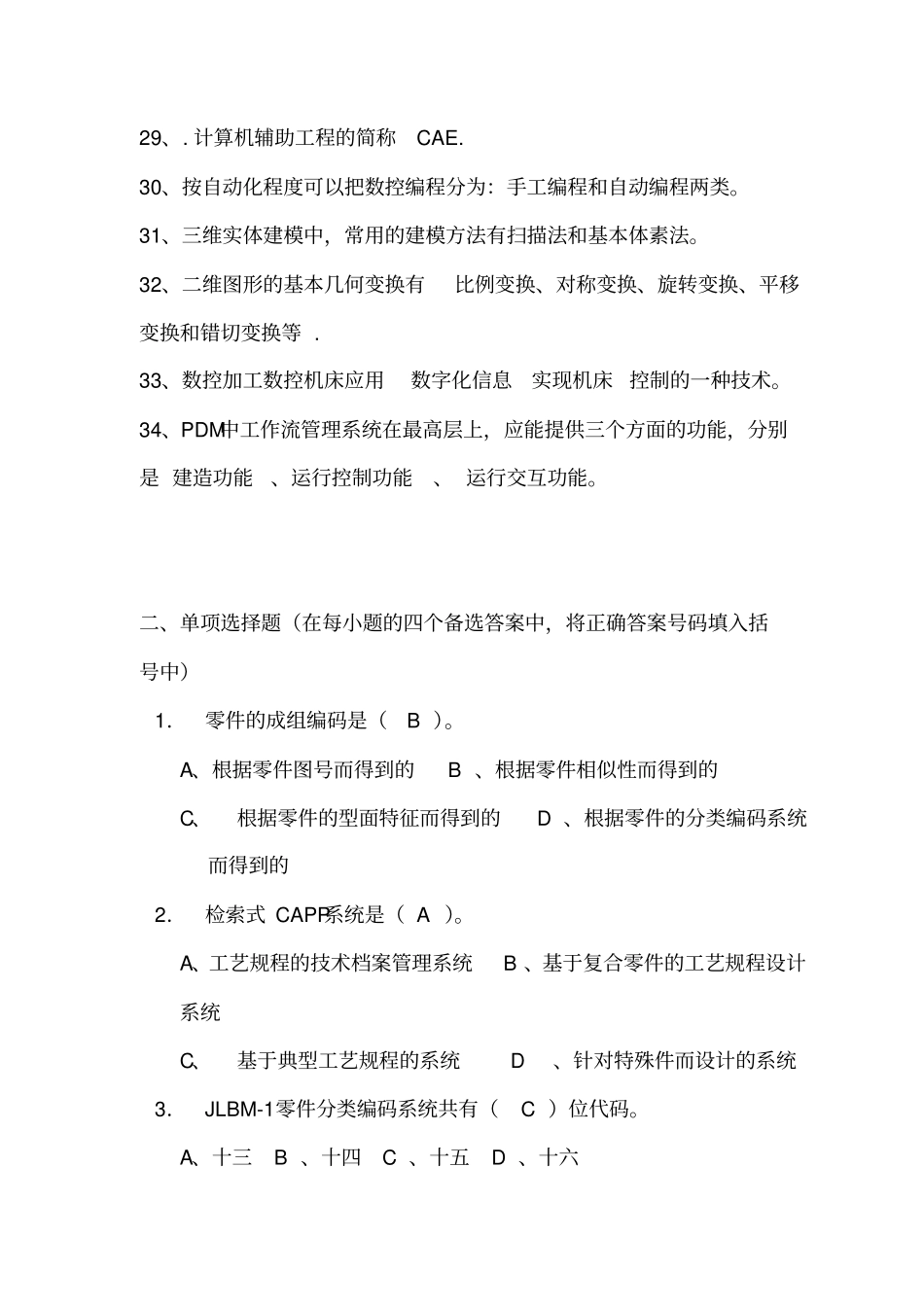

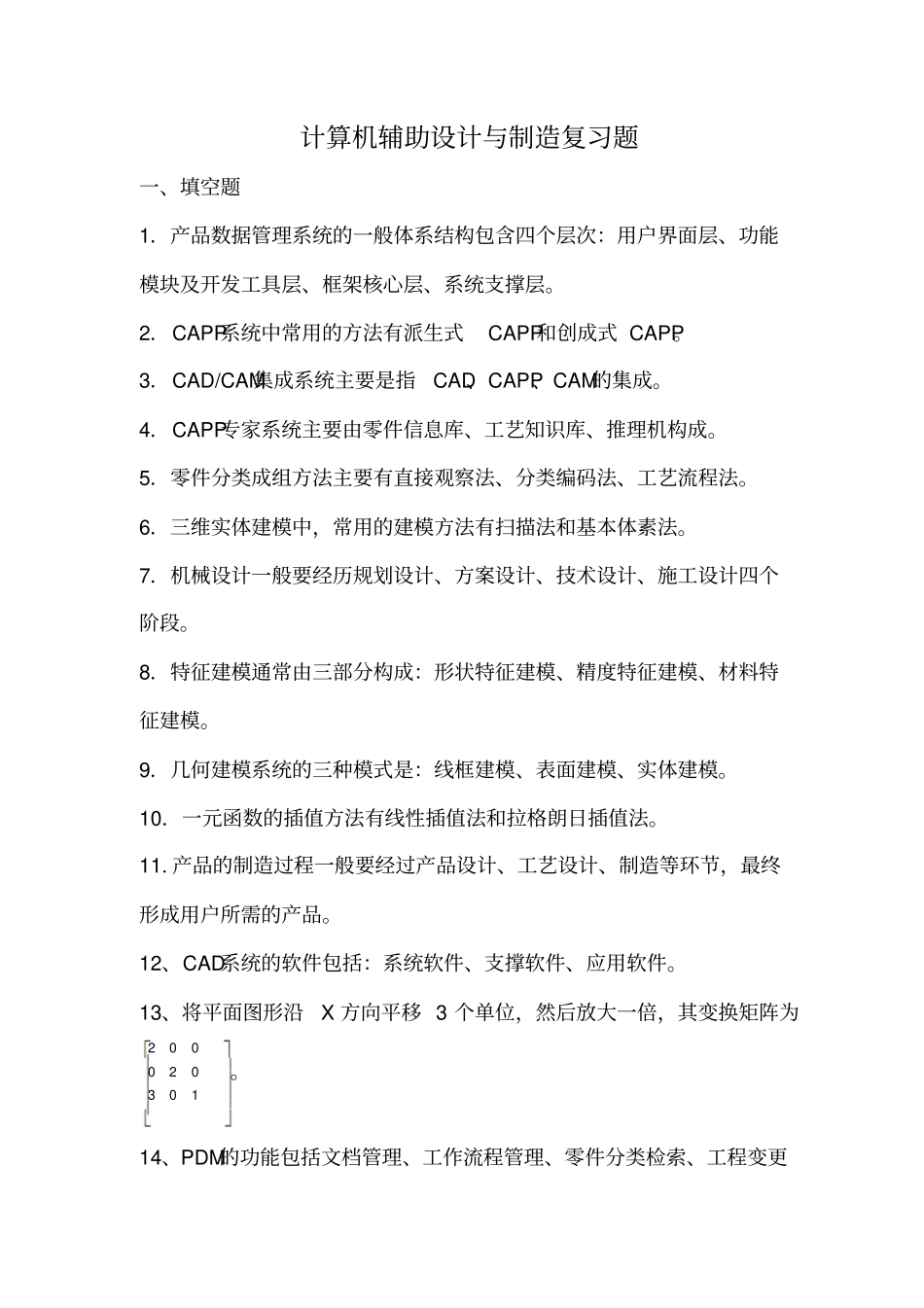

计算机辅助设计与制造复习题一、填空题1．产品数据管理系统的一般体系结构包含四个层次：用户界面层、功能模块及开发工具层、框架核心层、系统支撑层。2．CAPP系统中常用的方法有派生式CAPP和创成式 CAPP。3．CAD/CAM集成系统主要是指CAD、CAPP、CAM的集成。4．CAPP专家系统主要由零件信息库、工艺知识库、推理机构成。5．零件分类成组方法主要有直接观察法、分类编码法、工艺流程法。6．三维实体建模中，常用的建模方法有扫描法和基本体素法。7．机械设计一般要经历规划设计、方案设计、技术设计、施工设计四个阶段。8．特征建模通常由三部分构成：形状特征建模、精度特征建模、材料特征建模。9．几何建模系统的三种模式是：线框建模、表面建模、实体建模。10．一元函数的插值方法有线性插值法和拉格朗日插值法。11. 产品的制造过程一般要经过产品设计、工艺设计、制造等环节，最终形成用户所需的产品。12、CAD系统的软件包括：系统软件、支撑软件、应用软件。13、将平面图形沿X 方向平移 3 个单位，然后放大一倍，其变换矩阵为103020002。14、PDM的功能包括文档管理、工作流程管理、零件分类检索、工程变更管理、产品结构与配置管理、和PDM系统与应用软件的集成。15、一个完整的 CAD/CAM系统必须具备硬件系统和软件系统。16、实体模型储存物体的完整几何信息。它的数据结构不仅记录了全部几何信息，而且记录了全部点、线、面、体的拓扑信息，这是实体模型与线框模型的根本区别。17、创成式 CAPP系统主要解决两方面的问题，即工艺决策与工序设计。18、柔性编码系统的编码由固定码和柔性码两部分组成。19、 线框模型是通过点、线 ( 直线，曲线 ) 描述几何信息和拓扑信息并在计算机内生成二维或三维图像。20、几何造型就是利用三维造型CAD软件或 CAM软件的三维造型、 编辑修改、曲线曲面造型把要加工的工件的三维几何模型构造出来，并将零件被加工部位的几何图形准确地绘制在计算机屏幕上。24、三维变换矩阵通式为snmlrjihqfedpcba，其中 s 表示图形的全图的等比例因子。25、线图的程序化方法主要有公式法、离散法、拟合法。26、派生式 CAPP是利用零件的 GT编码（相似性）来检索现有工艺规程的一种软件系统。27、CAD/CAM集成的关键技术有：参数化技术、特征技术和产品数据管理与交换技术。28、一个柔性制造系统（ FMS）可概括为三部分组成加工、物流、信息三个子系统。29、. 计算机辅助工程的简称CAE. 30、按自动化程度可以把...
