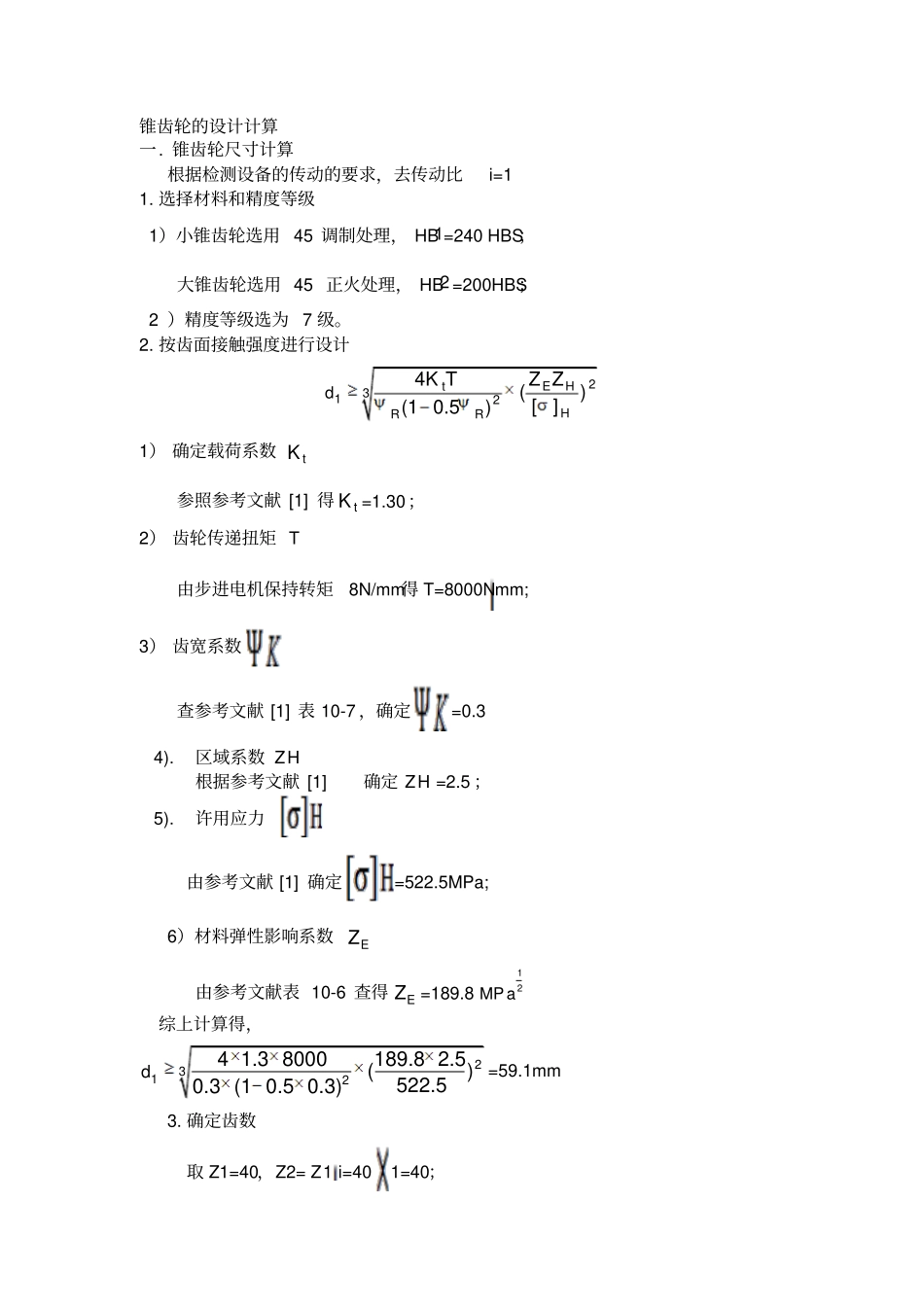

锥齿轮的设计计算一. 锥齿轮尺寸计算根据检测设备的传动的要求，去传动比i=1 1. 选择材料和精度等级1）小锥齿轮选用 45 调制处理， HB1=240 HBS；大锥齿轮选用 45 正火处理， HB2 =200HBS； 2 ）精度等级选为 7 级。2. 按齿面接触强度进行设计2t3124()[](1 0.5)EHHRRdZ ZK T1） 确定载荷系数tK参照参考文献 [1] 得tK =1.30；2） 齿轮传递扭矩 T 由步进电机保持转矩8N/mm得 T=8000Nmm; 3） 齿宽系数查参考文献 [1] 表 10-7 ，确定=0.3 4).区域系数 ZH根据参考文献 [1] 确定 ZH =2.5 ； 5).许用应力由参考文献 [1] 确定=522.5MPa; 6）材料弹性影响系数EZ由参考文献表 10-6 查得EZ=189.812aMP综上计算得，23124 1.3 8000189.8 2.5()522.50.3 (1 0.5 0.3)d=59.1mm 3. 确定齿数取 Z1=40，Z2= Z1 i=401=40；4. 选大端模数 m= d 1/Z 1=59.1/40=1.48 圆整取 m=2 ; 5. 计算分度圆锥角锥距11240= arctanarctan4540ZZ21=90904545121mZ1 ()56.572ZRmmZ6. 计算大端分度圆直径121d =d =m Z2 4080mm7. 确定齿宽=0.356.57=16.9RbR b 1= b2=11 mm 二. 齿根弯曲疲劳强度校核a222214(10.5)u1aFFSRRKTYYZm1. 查参考文献 [1]10-5得aFY =2.4 ，aSY =1.67 查阅参考文献 [1] 得[]=390 MPa; 2. 计算得22224 1.380002.4 1.570.3(10.50.3)40211F=79.9<[]=390 MPa; 故所选齿轮满足 齿根弯曲疲劳强度要求。
