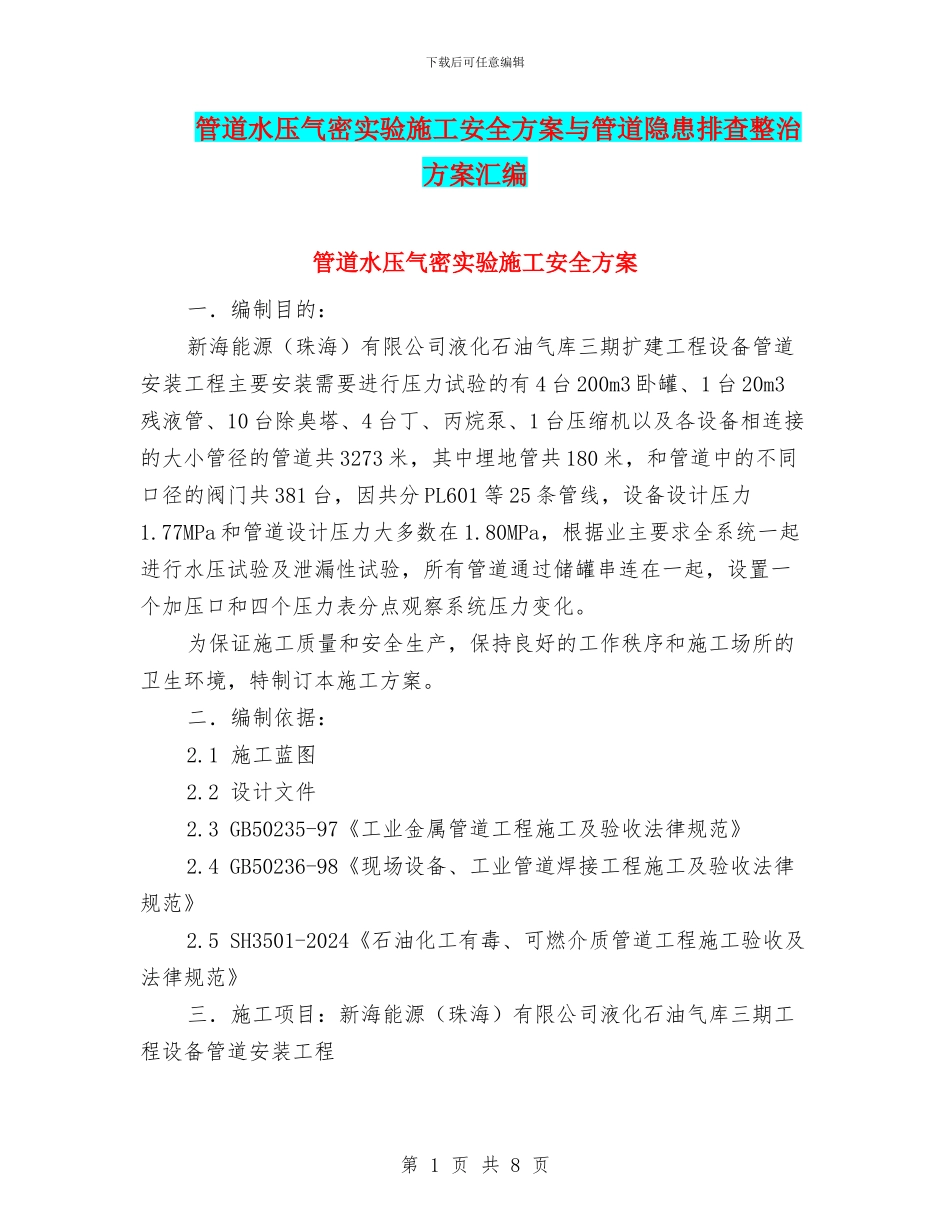

下载后可任意编辑管道水压气密实验施工安全方案与管道隐患排查整治方案汇编管道水压气密实验施工安全方案一．编制目的：新海能源（珠海）有限公司液化石油气库三期扩建工程设备管道安装工程主要安装需要进行压力试验的有 4 台 200m3 卧罐、1 台 20m3残液管、10 台除臭塔、4 台丁、丙烷泵、1 台压缩机以及各设备相连接的大小管径的管道共 3273 米，其中埋地管共 180 米，和管道中的不同口径的阀门共 381 台，因共分 PL601 等 25 条管线，设备设计压力1.77MPa 和管道设计压力大多数在 1.80MPa，根据业主要求全系统一起进行水压试验及泄漏性试验，所有管道通过储罐串连在一起，设置一个加压口和四个压力表分点观察系统压力变化。为保证施工质量和安全生产，保持良好的工作秩序和施工场所的卫生环境，特制订本施工方案。二．编制依据：2.1 施工蓝图2.2 设计文件2.3 GB50235-97《工业金属管道工程施工及验收法律规范》2.4 GB50236-98《现场设备、工业管道焊接工程施工及验收法律规范》2.5 SH3501-2024《石油化工有毒、可燃介质管道工程施工验收及法律规范》三．施工项目：新海能源（珠海）有限公司液化石油气库三期工程设备管道安装工程第 1 页 共 8 页下载后可任意编辑四．施施工场地点：新海能源（珠海）有限公司液化石油气库三期工程施工场地及库区五. 主要工程量5.1 PL601、BL601、PV601、BV601、BL106、ML102、ML103、CA601、PN602、BL603、PL603、PL610、BL610、MV601、ML603、ML604、ML610、ML609、MV610、MV611、MV612、MV613、MV614、DR601、MV602 等25 条管道，直径在 Ф22×3mm～Ф168×8mm 无缝钢管 3273m；5.2 200m3 卧罐 4 台；5.3 20m3 卧罐 1 台；5.4 以及设备和管道之间的阀门等；六．压力试验前的准备工作6.1 储罐检查和清洗6.1.1 打开储罐人孔盖,检查罐内含氧量及有无有害气体,装设通风设备,启动 30~60 分钟后再次检查含氧量是否符合人员进入的要求;6.1.2 含氧量确认无误后,配备安全照明用具，安排人员配戴好防护用品进入储罐检查、清洗。清洗后请业主及监理检查合格后，进行封罐。七．管道、设备系统压力试验7.1 按设计及法律规范要求，管道安装完毕和无损检测合格后，应进行管道系统压力试验，管道系统压力试验包括强度试验和严密性试验，严密性试验应在强度试验合格后及时进行。7.2 压力试验前应具备以下条件7.2.1、试验范围内的管道安装工程除涂漆、绝热外，已按设计图纸...
