测定玻璃的折射率VIP免费

测定玻璃的折射率_第1页
1/18
测定玻璃的折射率_第2页
2/18
测定玻璃的折射率_第3页
3/18

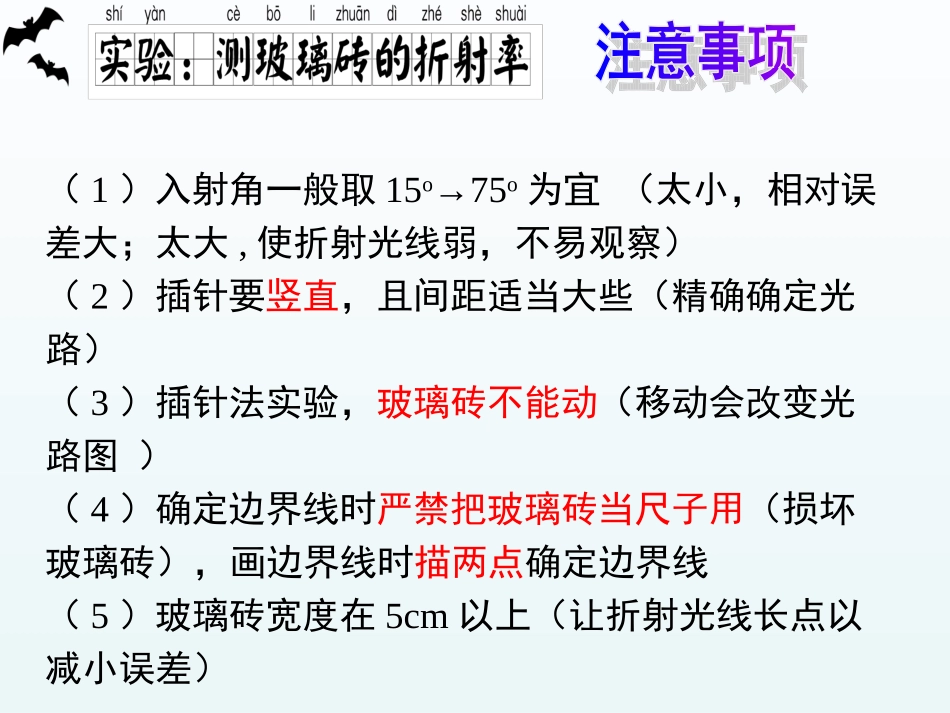

1、目的2、原理:3、实验器材:4、实验步骤:5、数据处理:6、注意事项:7、实验误差:(1)入射角一般取15o→75o为宜(太小,相对误差大;太大,使折射光线弱,不易观察)(2)插针要竖直,且间距适当大些(精确确定光路)(3)插针法实验,玻璃砖不能动(移动会改变光路图)(4)确定边界线时严禁把玻璃砖当尺子用(损坏玻璃砖),画边界线时描两点确定边界线(5)玻璃砖宽度在5cm以上(让折射光线长点以减小误差)1.计算法:2.图像法:3.单位圆法:4.直角三角形法:12sinsinn1.用圆弧状玻璃砖做测定玻璃折射率的实验时,先在白纸上放好圆弧状玻璃砖,在玻璃砖的一侧竖直插上两枚大头针P1、P2,然后在玻璃砖的另一侧观察,调整视线使P1的像被P2的像挡住,接着在眼睛所在的一侧插两枚大头针P3和P4,使P3挡住P1和P2的像,P4挡住P3以及P1和P2的像,在纸上标出大头针位置和圆弧状玻璃砖轮廓,如图甲所示,其中O为两圆弧圆心,图中已画出经过P1、P2点的入射光线.(1)在图上补画出所需的光路.(2)为了测出玻璃的折射率,需要测量入射角i和折射角r,请在图中的AB分界面上画出这两个角.(3)多次改变入射角,测得几组入射角和折射角,根据测得的入射角i和折射角r的正弦值,画出了如图乙所示的图像,由图像可知该玻璃的折射率n=________.答案:(1)如解析图所示(2)如解析图中i、r所示(3)1.5直尺作图2019年天津高考(1)AD(2)D(3)ACBD考点:注意事项光路图单位圆法求n3.用三棱镜做测定玻璃折射率的实验,先在白纸上放好三棱镜,在棱镜的一侧插上两枚大头针P1和P2,然后在棱镜的另一侧观察,调整视线使P1的像被P2挡住,接着在眼睛所在的一侧插两枚大头针P3和P4,使P3挡住P1和P2的像。P4挡住P3和P1、P2的像,在纸上标出的大头针位置和三棱镜轮廓如图(甲)所示。(1)在图上画出所需的光路。(2)为了测出棱镜玻璃的折射率,需要测量的量是_________,在图上标出它们。(3)计算折射率的公式是n=__________。如果只有直尺开放题(1)甲同学在纸上正确画出玻璃砖的两个界面ab和cd时不慎碰了玻璃砖使它向ab方向平移了一些,如图(甲)所示,其后的操作都正确,但画光路图时,将折射点确定在ab和cd上,则测出的n值将(2)乙同学为了避免笔尖接触光学面,画出的a'b'和c'd'都比实际侧面向外侧平移了一些,如图(乙)所示,以后的操作均正确,画光路图时将入射点和折线点都确定在a'b'和c'd'上,则测出的n值将_____________。(3)丙同学在操作和作图时均无失误,但所用的玻璃砖的两个界面明显不平行,这时测出的n值有何影响?入射角没变折射角没变n不变ab宽度没变时:入射角没变折射角变大n变小宽度变大时:ab入射角没变折射角变大n变小宽度变大时:ab入射角没变折射角变大n变小宽度变大时:ab入射角没变折射角变小n变大宽度变小时:ab很少出现!!(3)丙同学在操作和作图时均无失误,但所用玻璃砖的两个界面明显不平行,这时测出的n值将______________。2.如图所示是光由空气射入半圆形玻璃砖,再由玻璃砖射入空气中的光路图。O点是半圆形玻璃砖的圆心。指出哪些情况是可能发生的,哪些情况是不可能发生的。OOOOADCBBC是可能发生的AD是不可能发生的如图所示,某同学用插针法测定一半圆形玻璃砖的折射率.在平铺的白纸上垂直纸面插大头针P1、P2确定入射光线,并让入射光线过圆心O,在玻璃砖(图中实线部分)另一侧垂直纸面插大头针P3,使P3挡住P1、P2的像,连接OP3.图中MN为分界面,虚线半圆与玻璃砖对称,B、C分别是入射光线、折射光线与圆的交点,AB、CD均垂直于法线并分别交法线于A、D点.①设AB的长度为l1,AO的长度为l2,CD的长度为l3,DO的长度为l4,为较方便地表示出玻璃砖的折射率,需用刻度尺测量的有______,则玻璃砖的折射率可表示为______.②该同学在插大头针P3前不小心将玻璃砖以O为圆心顺时针转过一小角度,由此测得玻璃砖的折射率将______(填“偏大”、“偏小”或“不变”).l1、l3偏大

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

测定玻璃的折射率
