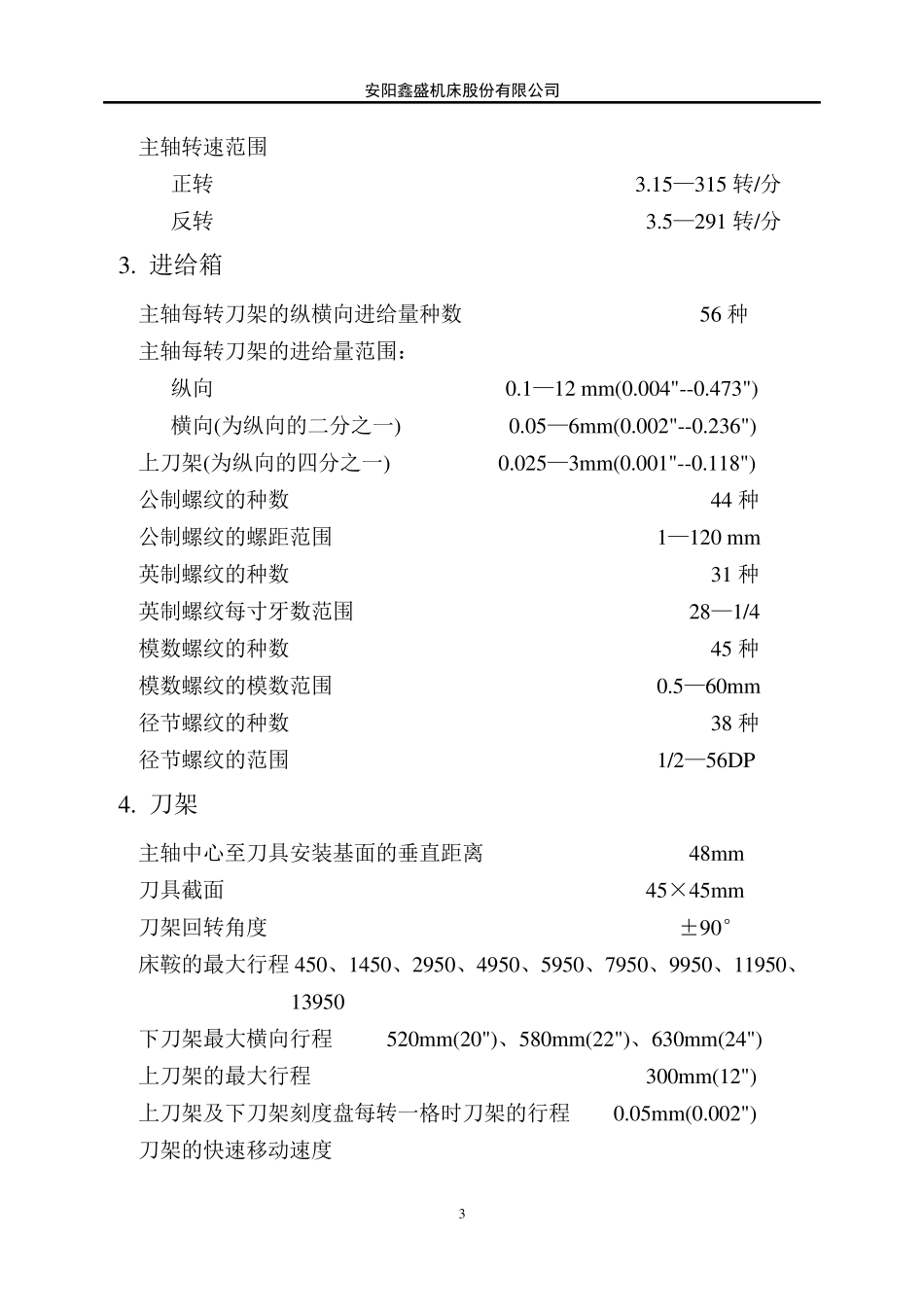

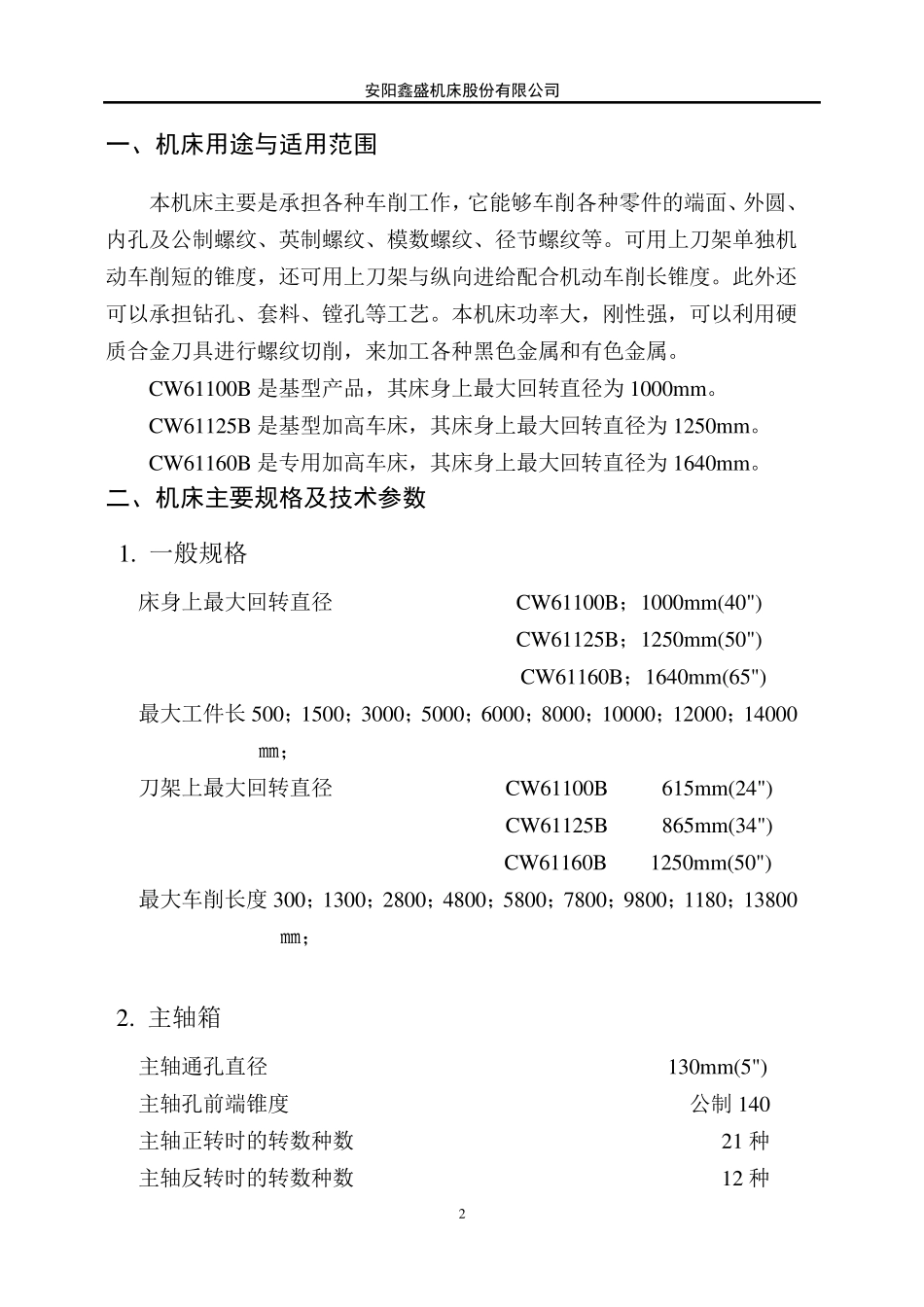

安阳鑫盛机床股份有限公司 1 安阳鑫盛机床股份有限公司 2 一、机床用途与适用范围 本机床主要是承担各种车削工作，它能够车削各种零件的端面、外圆、内孔及公制螺纹、英制螺纹、模数螺纹、径节螺纹等。可用上刀架单独机动车削短的锥度，还可用上刀架与纵向进给配合机动车削长锥度。此外还可以承担钻孔、套料、镗孔等工艺。本机床功率大，刚性强，可以利用硬质合金刀具进行螺纹切削，来加工各种黑色金属和有色金属。 CW61100B 是基型产品，其床身上最大回转直径为 1000mm。 CW61125B 是基型加高车床，其床身上最大回转直径为 1250mm。 CW61160B 是专用加高车床，其床身上最大回转直径为 1640mm。 二、机床主要规格及技术参数 1. 一般规格 床身上最大回转直径 CW61100B；1000mm(40") CW61125B；1250mm(50") CW61160B；1640mm(65") 最大工件长 500；1500；3000；5000；6000；8000；10000；12000；14000㎜； 刀架上最大回转直径 CW61100B 615mm(24") CW61125B 865mm(34") CW61160B 1250mm(50") 最大车削长度 300；1300；2800；4800；5800；7800；9800；1180；13800㎜； 2. 主轴箱 主轴通孔直径 130mm(5") 主轴孔前端锥度 公制 140 主轴正转时的转数种数 21 种 主轴反转时的转数种数 12 种 安阳鑫盛机床股份有限公司 3 主轴转速范围 正转 3.15—315 转/分 反转 3.5—291 转/分 3. 进给箱 主轴每转刀架的纵横向进给量种数 56 种 主轴每转刀架的进给量范围： 纵向 0.1—12 m m (0.004"--0.473") 横向(为纵向的二分之一) 0.05—6m m (0.002"--0.236") 上刀架(为纵向的四分之一) 0.025—3m m (0.001"--0.118") 公制螺纹的种数 44 种 公制螺纹的螺距范围 1—120 m m 英制螺纹的种数 31 种 英制螺纹每寸牙数范围 28—1/4 模数螺纹的种数 45 种 模数螺纹的模数范围 0.5—60m m 径节螺纹的种数 38 种 径节螺纹的范围 1/2—56DP 4. 刀架 主轴中心至刀具安装基面的垂直距离 48m m 刀具截面 45×45m m 刀架回转角度 ±90° 床鞍的最大行程 450、1450、2950、4950、5950、7950、9950、11950、13950 下刀架最大横向行程 520m m (20")、580m m (22")、630m m (24") 上刀架的最大行程 300m m (12") 上刀架及下刀架刻度盘每转一格时刀架的行程 0.05m m (0.002") 刀架的快速移动速度 安阳鑫盛机床股份有限公司 4 纵向 3740m m /分...
