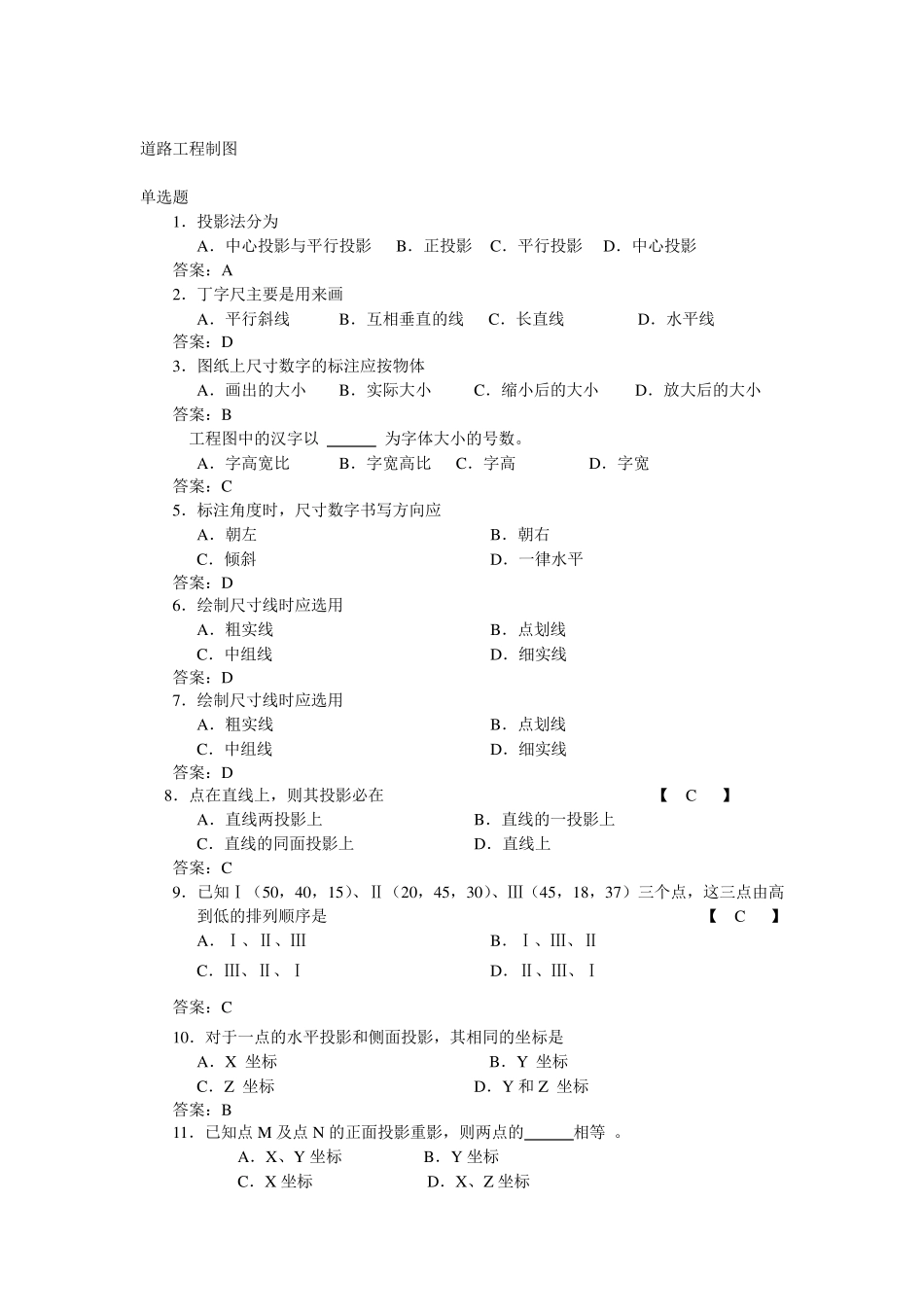

道路工程制图 单选题 1．投影法分为 A．中心投影与平行投影 B．正投影 C．平行投影 D．中心投影 答案：A 2．丁字尺主要是用来画 A．平行斜线 B．互相垂直的线 C．长直线 D．水平线 答案：D 3．图纸上尺寸数字的标注应按物体 A．画出的大小 B．实际大小 C．缩小后的大小 D．放大后的大小 答案：B 4 工程图中的汉字以 为字体大小的号数。 A．字高宽比 B．字宽高比 C．字高 D．字宽 答案：C 5．标注角度时，尺寸数字书写方向应 A．朝左 B．朝右 C．倾斜 D．一律水平 答案：D 6．绘制尺寸线时应选用 A．粗实线 B．点划线 C．中组线 D．细实线 答案：D 7．绘制尺寸线时应选用 A．粗实线 B．点划线 C．中组线 D．细实线 答案：D 8．点在直线上，则其投影必在 【 C 】 A．直线两投影上 B．直线的一投影上 C．直线的同面投影上 D．直线上 答案：C 9．已知Ⅰ（50，40，15）、Ⅱ（20，45，30）、Ⅲ（45，18，37）三个点，这三点由高到低的排列顺序是 【 C 】 A．Ⅰ、Ⅱ、Ⅲ B．Ⅰ、Ⅲ、Ⅱ C．Ⅲ、Ⅱ、Ⅰ D．Ⅱ、Ⅲ、Ⅰ 答案：C 10．对于一点的水平投影和侧面投影，其相同的坐标是 A．X 坐标 B．Y 坐标 C．Z 坐标 D．Y 和 Z 坐标 答案：B 11．已知点M 及点N 的正面投影重影，则两点的 相等 。 A．X、Y 坐标 B．Y 坐标 C．X 坐标 D．X、Z坐标 答案：D 12．投影面平行线是 A．平行于某轴的直线 B．平行于某投影面的直线 C．平行于X 轴的直线 D．平行于Y 轴的直线 答案：B 13．在OX 轴上的直线是 A．正平线 B．水平线 C．轴平线 D．侧垂线 答案：D 14．水平线反映实长的投影是其 A．水平投影 B．正面和水平投影 C．侧面投影 D．正面投影 答案：A 15．在三面投影体系中，正平线的水平投影 A．平行Y 轴 B．平行X 轴 C．平行Z轴 D．垂直X 轴 答案：B 16．两直线相交，其同面投影必相交，且交点 【 】 A．互相垂直 B．垂直于X 轴 C．满足点的投影规律 D．平行 答案：C 17．交叉的两直线若在某投影面上的投影相交，其交点是 【 】 A．重影点 B．空间相交点 C．相交点 D．交叉点 答案：A 18．水平面反映实形的投影应在 【 】 A．V 面 B．W 面 C．V 面及 W 面 D．H 面 答案：D 19 在三面投影体系中，水平面的积聚性投影反映在 【 】 A．V 面及 W 面 B．W 面 C．V 面 D．H 面 答案：A 20．球面...
