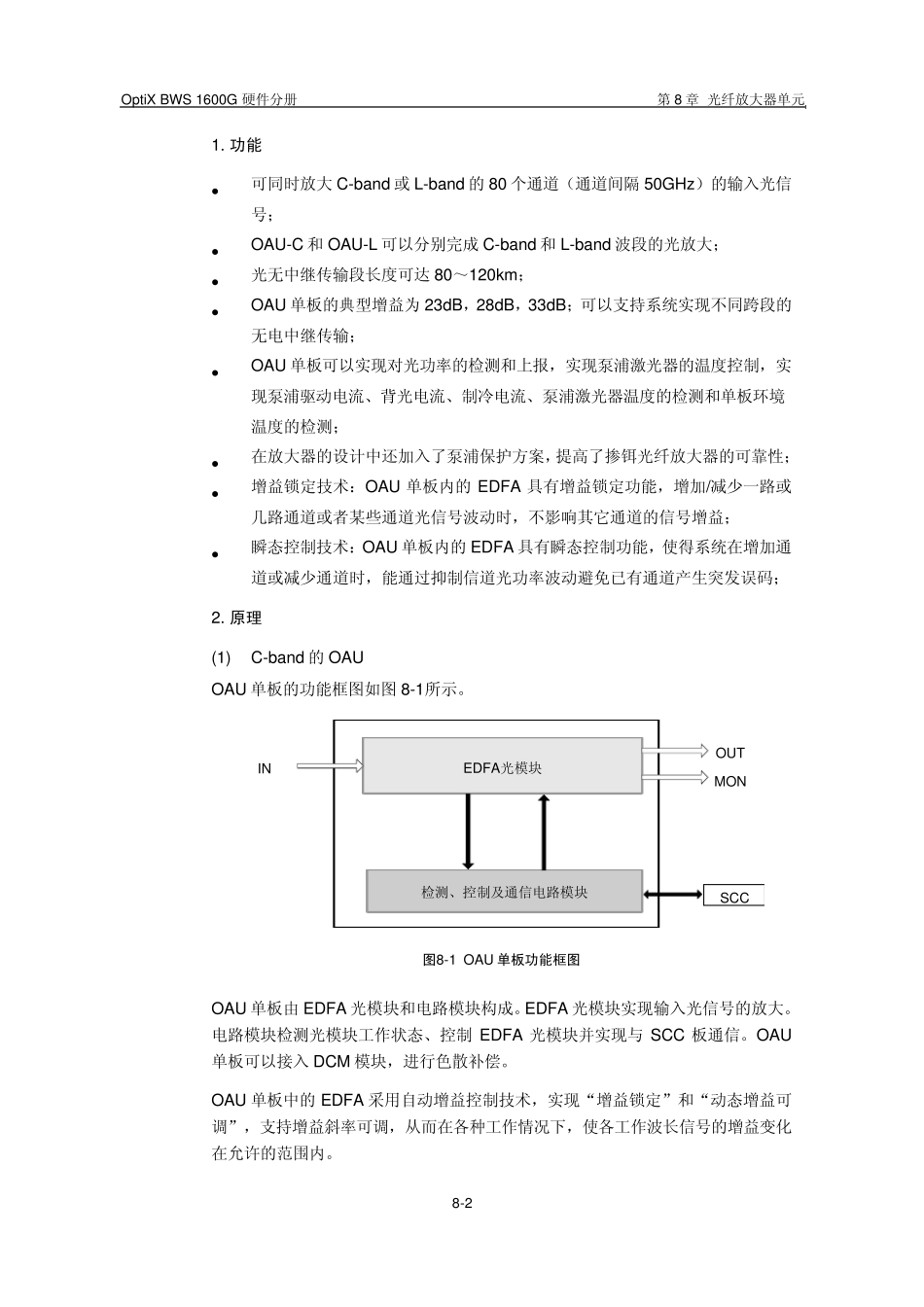

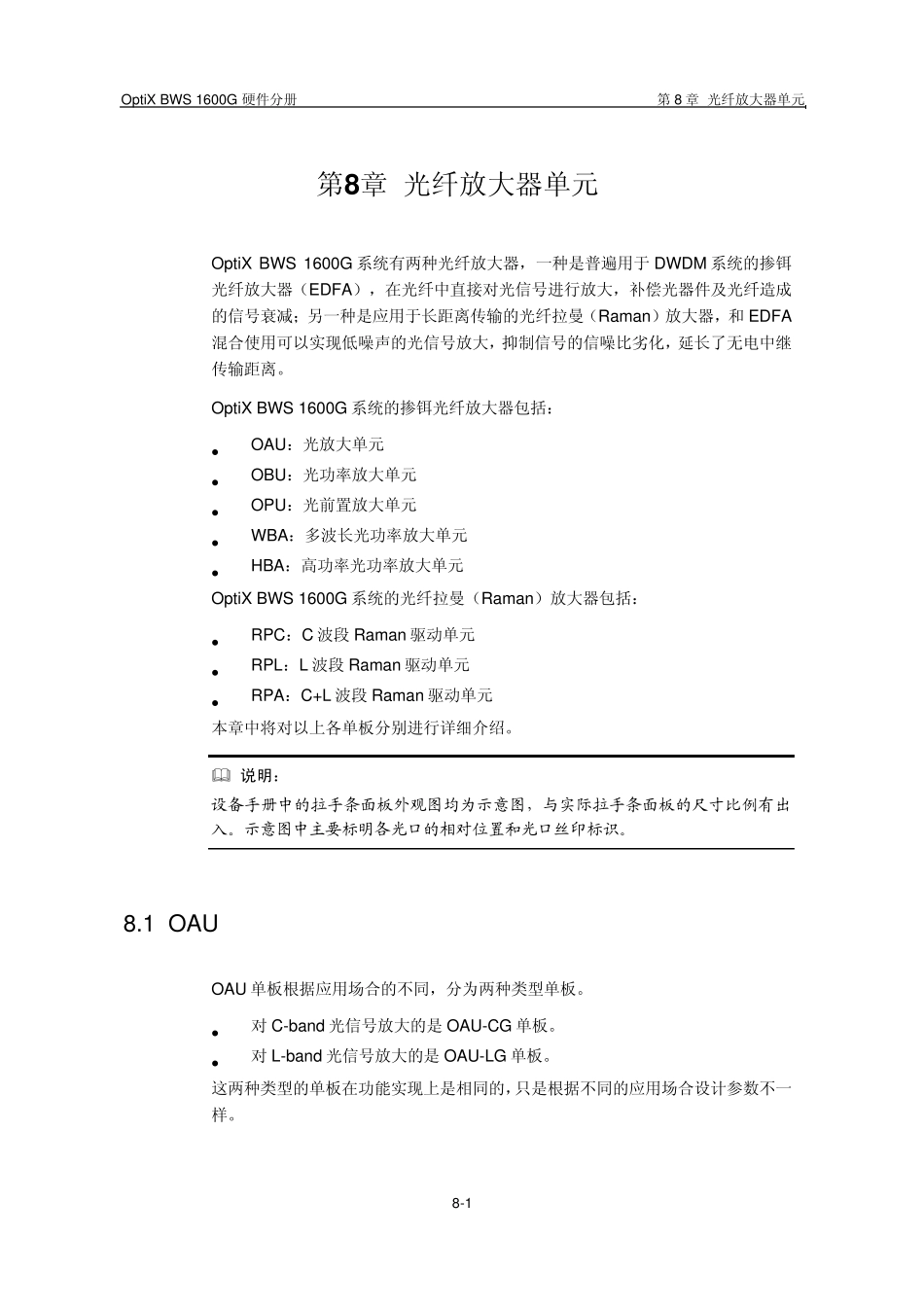

OptiX BWS 1600G 硬件分册 第8 章 光纤放大器单元 8-1 第8 章 光纤放大器单元 OptiX BWS 1600G 系统有两种光纤放大器，一种是普遍用于DWDM 系统的掺铒光纤放大器（EDFA），在光纤中直接对光信号进行放大，补偿光器件及光纤造成的信号衰减；另一种是应用于长距离传输的光纤拉曼（Raman）放大器，和EDFA混合使用可以实现低噪声的光信号放大，抑制信号的信噪比劣化，延长了无电中继传输距离。 OptiX BWS 1600G 系统的掺铒光纤放大器包括：  OAU：光放大单元  OBU：光功率放大单元  OPU：光前置放大单元  WBA：多波长光功率放大单元  HBA：高功率光功率放大单元 OptiX BWS 1600G 系统的光纤拉曼（Raman）放大器包括：  RPC：C 波段 Raman 驱动单元  RPL：L 波段 Raman 驱动单元  RPA：C+L 波段 Raman 驱动单元 本章中将对以上各单板分别进行详细介绍。  说明： 设备手册中的拉手条面板外观图均为示意图，与实际拉手条面板的尺寸比例有出入。示意图中主要标明各光口的相对位置和光口丝印标识。 8.1 OAU OAU 单板根据应用场合的不同，分为两种类型单板。  对C-band 光信号放大的是OAU-CG 单板。  对L-band 光信号放大的是OAU-LG 单板。 这两种类型的单板在功能实现上是相同的，只是根据不同的应用场合设计参数不一样。 OptiX BWS 1600G 硬件分册 第 8 章 光纤放大器单元 8-2 1. 功能  可同时放大 C-band 或 L-band 的 80 个通道（通道间隔 50GHz ）的输入光信号；  OAU-C 和 OAU-L 可以分别完成 C-band 和 L-band 波段的光放大；  光无中继传输段长度可达 80～120km；  OAU 单板的典型增益为 23dB，28dB，33dB；可以支持系统实现不同跨段的无电中继传输；  OAU 单板可以实现对光功率的检测和上报，实现泵浦激光器的温度控制，实现泵浦驱动电流、背光电流、制冷电流、泵浦激光器温度的检测和单板环境温度的检测；  在放大器的设计中还加入了泵浦保护方案，提高了掺铒光纤放大器的可靠性；  增益锁定技术：OAU 单板内的 EDFA 具有增益锁定功能，增加/减少一路或几路通道或者某些通道光信号波动时，不影响其它通道的信号增益；  瞬态控制技术：OAU 单板内的 EDFA 具有瞬态控制功能，使得系统在增加通道或减少通道时，能通过抑制信道光功率波动避免已有通道产生突发误码； 2. 原理 (1) C-...
