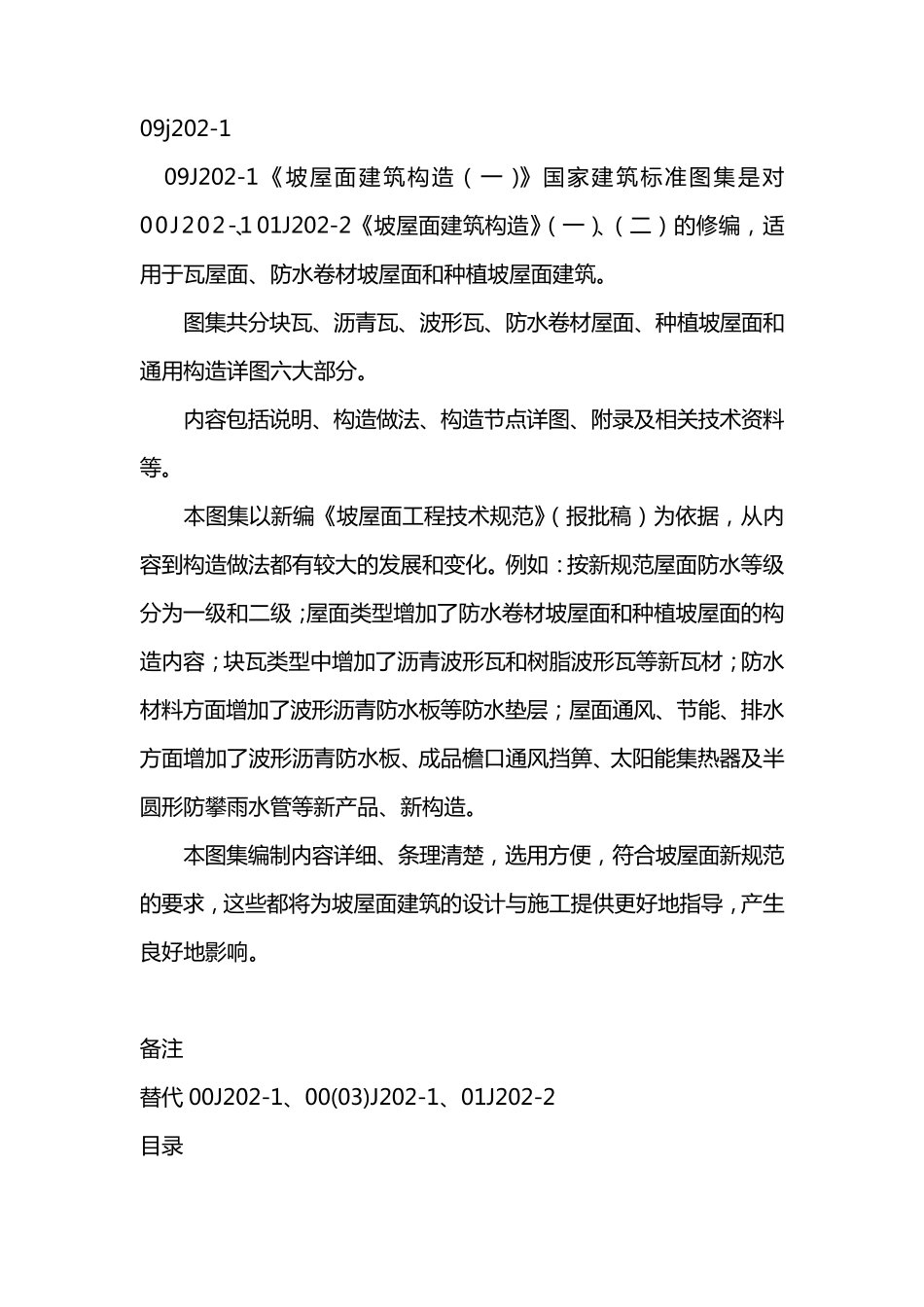

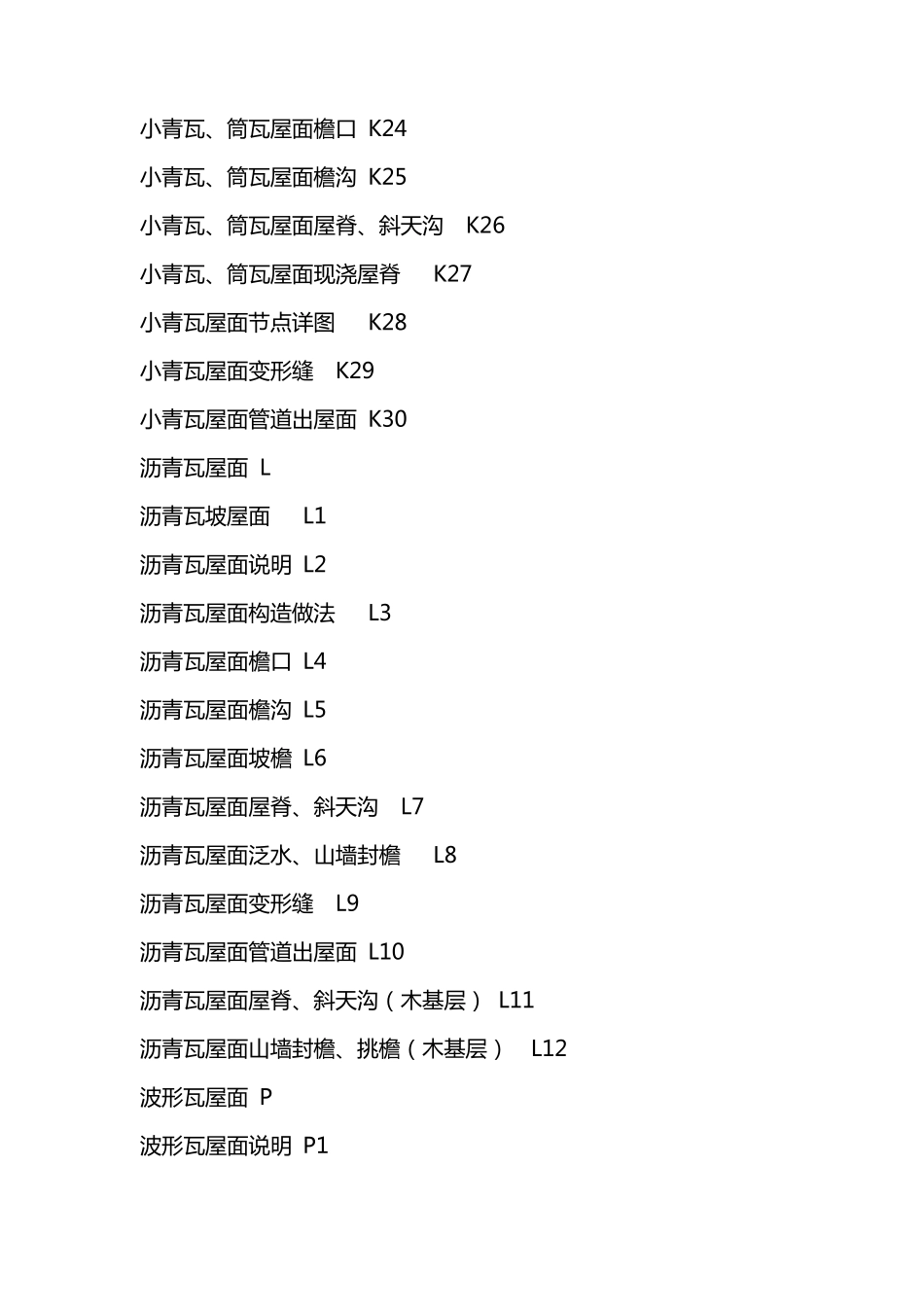

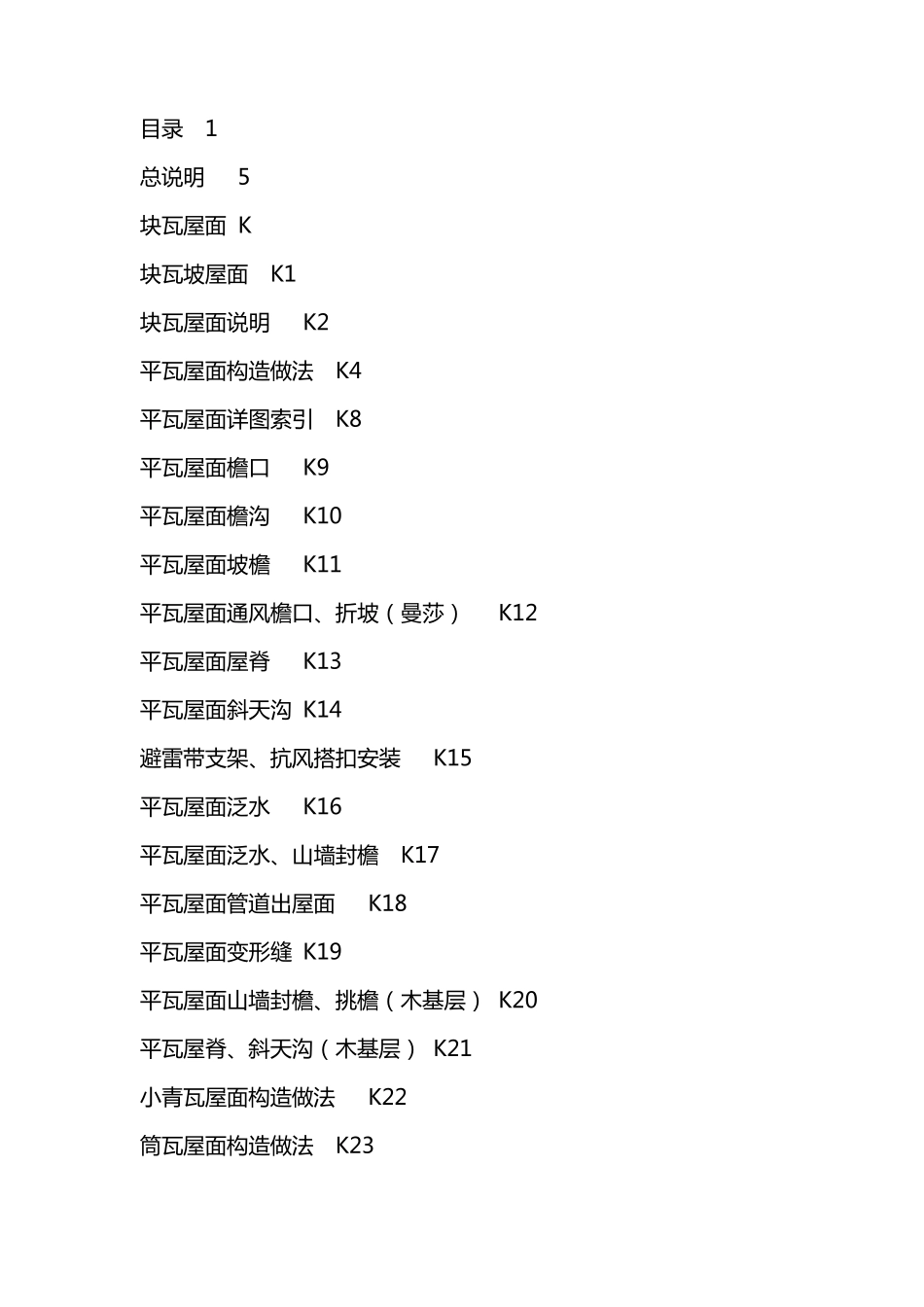

09j202-1 09J202-1《 坡 屋 面 建 筑 构 造 （ 一 ）》 国 家 建 筑 标 准 图 集 是 对00J202-1、01J202-2《 坡 屋 面 建 筑 构 造 》（ 一 ）、（ 二） 的修编，适用于瓦屋 面 、防水卷材坡 屋 面 和种植坡 屋 面 建 筑 。 图 集 共分块瓦、沥青瓦、波形瓦、防水卷材屋 面 、种植坡 屋 面 和通用构 造 详图 六大部分。 内容包括说明、构 造 做法、构 造 节点详图 、附录及相关技术资料等。 本图 集 以新编《 坡 屋 面 工程技术规范》（ 报批稿） 为依据，从内容到构 造 做法都有较大的发展和变化。例如：按新规范屋 面 防水等级分为一 级和二级；屋 面 类型增加了防水卷材坡 屋 面 和种植坡 屋 面 的构造 内容；块瓦类型中增加了沥青波形瓦和树脂波形瓦等新瓦材；防水材料方面 增加了波形沥青防水板等防水垫层；屋 面 通风、节能、排水方面 增加了波形沥青防水板、成品檐口通风挡箅、太阳能集 热器及半圆形防攀雨水管等新产 品、新构 造 。 本图 集 编制 内容详细 、条 理 清 楚 ，选 用方便 ，符 合 坡 屋 面 新规范的要 求 ，这 些 都将 为坡 屋 面 建 筑 的设 计 与 施 工提 供 更 好 地 指 导 ，产 生良 好 地 影 响 。 备 注 替 代00J202-1、00(03)J202-1、01J202-2 目 录 目 录 1 总 说 明 5 块 瓦 屋 面 K 块 瓦 坡 屋 面 K1 块 瓦 屋 面 说 明 K2 平 瓦 屋 面 构 造 做 法 K4 平 瓦 屋 面 详 图 索 引 K8 平 瓦 屋 面 檐 口 K9 平 瓦 屋 面 檐 沟 K10 平 瓦 屋 面 坡 檐 K11 平 瓦 屋 面 通 风 檐 口 、折坡 （曼莎） K12 平 瓦 屋 面 屋 脊 K13 平 瓦 屋 面 斜天沟 K14 避雷带支架、抗风 搭扣安装 K15 平 瓦 屋 面 泛水 K16 平 瓦 屋 面 泛水、山墙封檐 K17 平 瓦 屋 面 管道出屋 面 K18 平 瓦 屋 面 变形缝 K19 平 瓦 屋 面 山墙封檐 、挑檐 （木基层） K20 平 瓦 屋 脊、斜天沟 （木基层） K21 小青瓦 屋 面 构 造 做 法 K22 筒瓦 屋 面 构 造 做 法 K23 小 青 瓦 、筒瓦 屋面檐口 K24 小 青 瓦 、筒瓦 屋面檐沟 K25 小 青 瓦 、筒瓦 屋面屋脊、斜天沟 K26 小 青 瓦 、筒瓦 屋面现浇屋脊 K27 小 青 ...
