1.4米皮带机说明书(CST)VIP免费

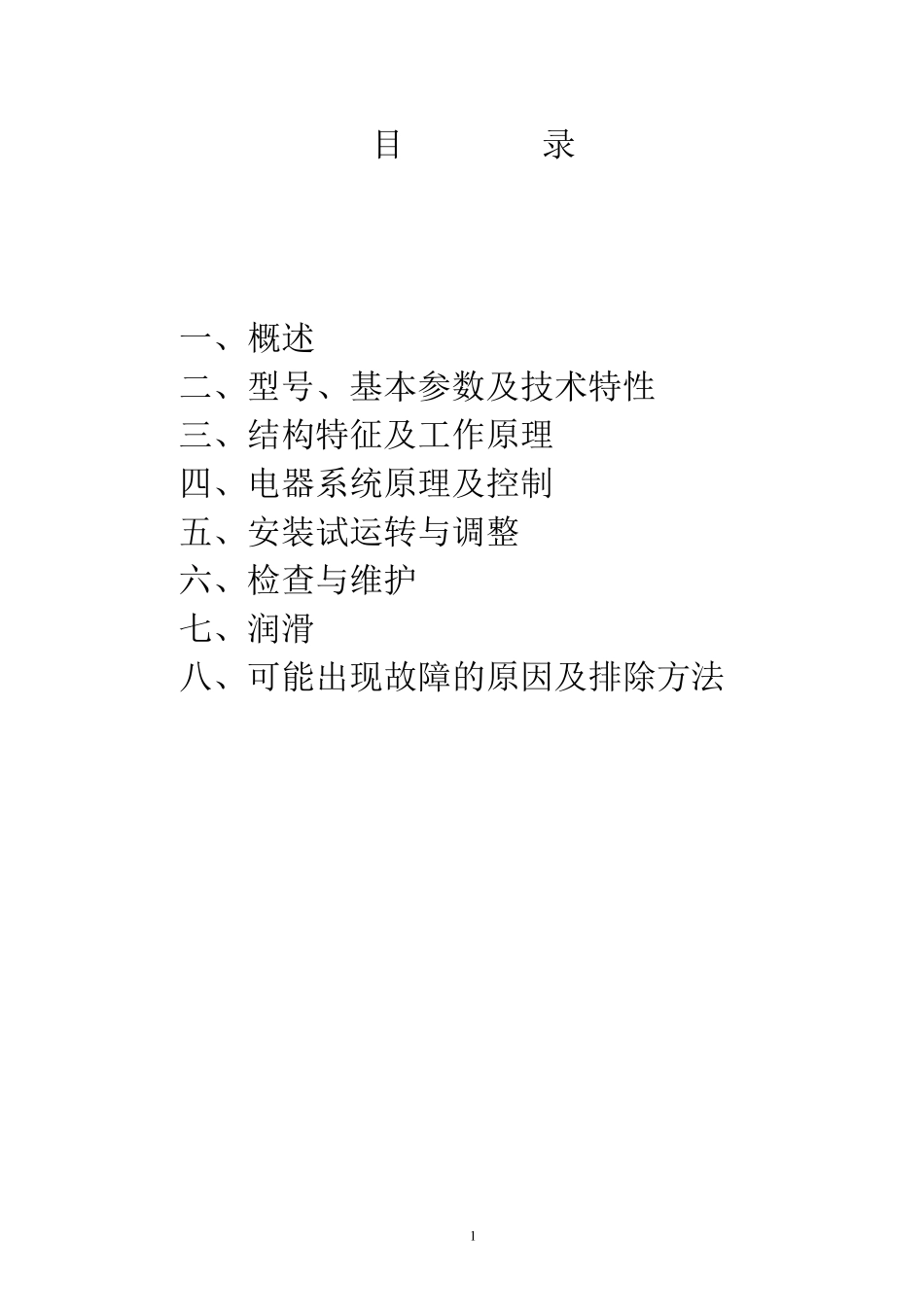

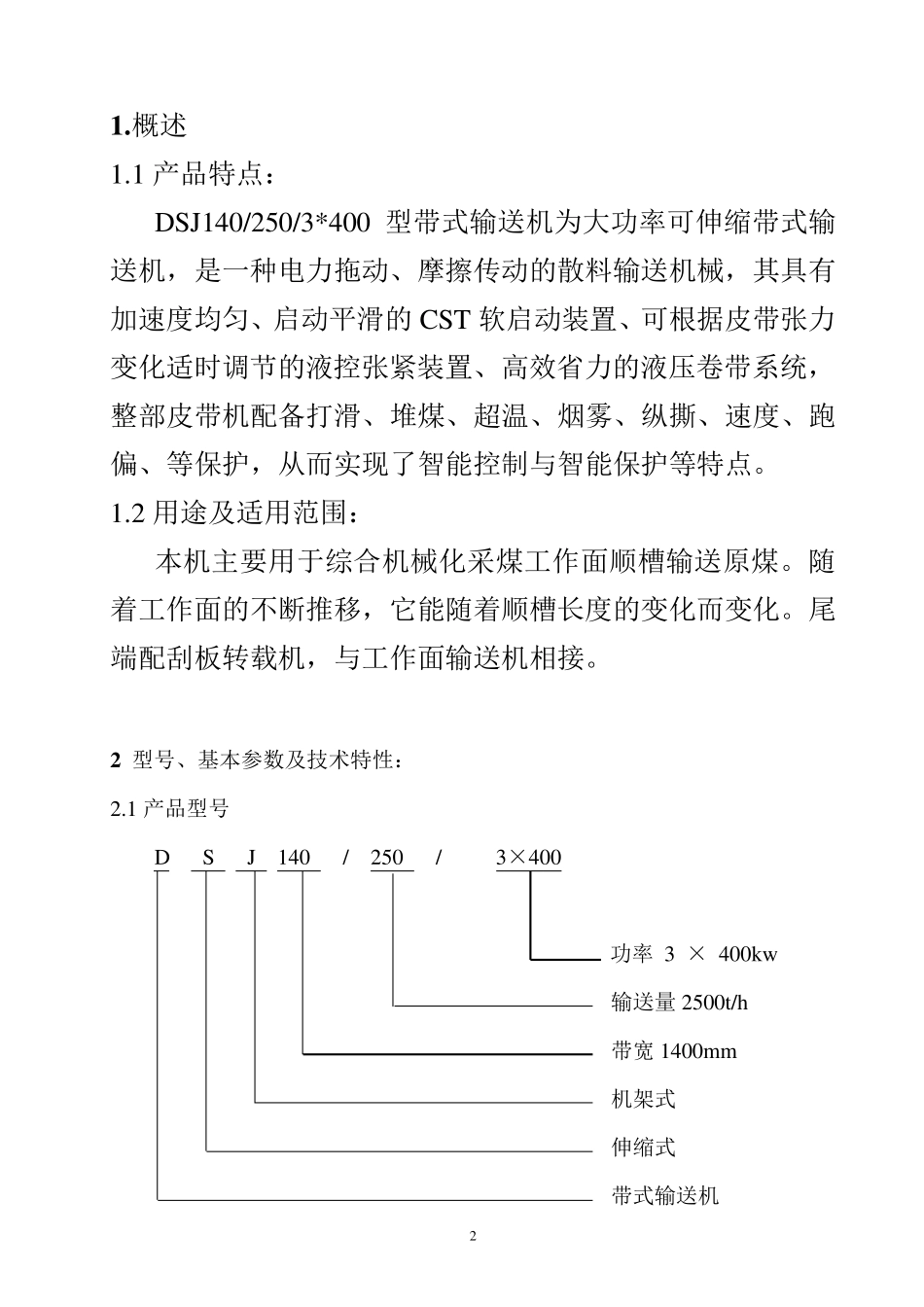

DSJ140/250/3×400 可伸缩带式输送机 使用维护说明书 晋 煤 集 团 机 电 总 厂 1 目 录 一、概述 二、型号、基本参数及技术特性 三、结构特征及工作原理 四、电器系统原理及控制 五、安装试运转与调整 六、检查与维护 七、润滑 八、可能出现故障的原因及排除方法 2 1 .概述 1.1 产品特点： DSJ140/250/3*400 型带式输送机为大功率可伸缩带式输送机，是一种电力拖动、摩擦传动的散料输送机械，其具有加速度均匀、启动平滑的 CST 软启动装置、可根据皮带张力变化适时调节的液控张紧装置、高效省力的液压卷带系统，整部皮带机配备打滑、堆煤、超温、烟雾、纵撕、速度、跑偏、等保护，从而实现了智能控制与智能保护等特点。 1.2 用途及适用范围： 本机主要用于综合机械化采煤工作面顺槽输送原煤。随着工作面的不断推移，它能随着顺槽长度的变化而变化。尾端配刮板转载机，与工作面输送机相接。 2 型号、基本参数及技术特性： 2.1 产品型号 D S J 140 / 250 / 3×400 功率 3 × 400kw 输送量 2500t/h 带宽 1400mm 机架式 伸缩式 带式输送机 3 2 ..2 主要技术特征 主 要 技 术 特 征 序号 项 目 单 位 数 值 1 输 送 能 力 t/h 2500 2 输 送 距 离 m 2000 3 倾 角 度 －3 °～＋5 ° 4 带 速 m/s 3.5 5 输 送 带 型 号 PVG2000S 宽 度 mm 1400 强 度 N/mm 2000 6 驱 动 装 置 主 电 机 型 号 YB450S3-4 功 率 KW 3×400 转 速 r/min 1488 电 压 V 660/1140 减 速 器 型 号 CST420KRS 速 比 22.2512 7 自 冷 盘 式 制 动 装 置 KPZ-Ⅰ-1200/63000 8 储 带 张 紧 装 储 带 能 力 m 120 张 紧 绞 车 电 机 型 号 YB225S-8 电 机 功 率 KW 18.5 电 压 V 660/1140 平 均 绳 速 m/s 0.14 牵 引 力 KN 98～137 液压自动型 号 SZL-1400/320 4 置 张紧装置 拉紧力调节范围 KN 135～320 9 收 放 带 装 置 电 动 机 型 号 YB200L-8 功 率 KW 15 转 速 r/min 730 电 压 V 660/1140 卷 带 速 度 m/s 约0.02 10 托辊 直 径 mm φ159 承 载 托 辊 槽 型 角 度 30 回 空 托 辊 槽 型 角 度 10 11 传 动 滚 筒 直 径 mm φ1030 12 卸 载 滚 筒 直 径 mm φ900 13 机 尾...
