10KVYJV223×70技术参数表VIP专享VIP免费

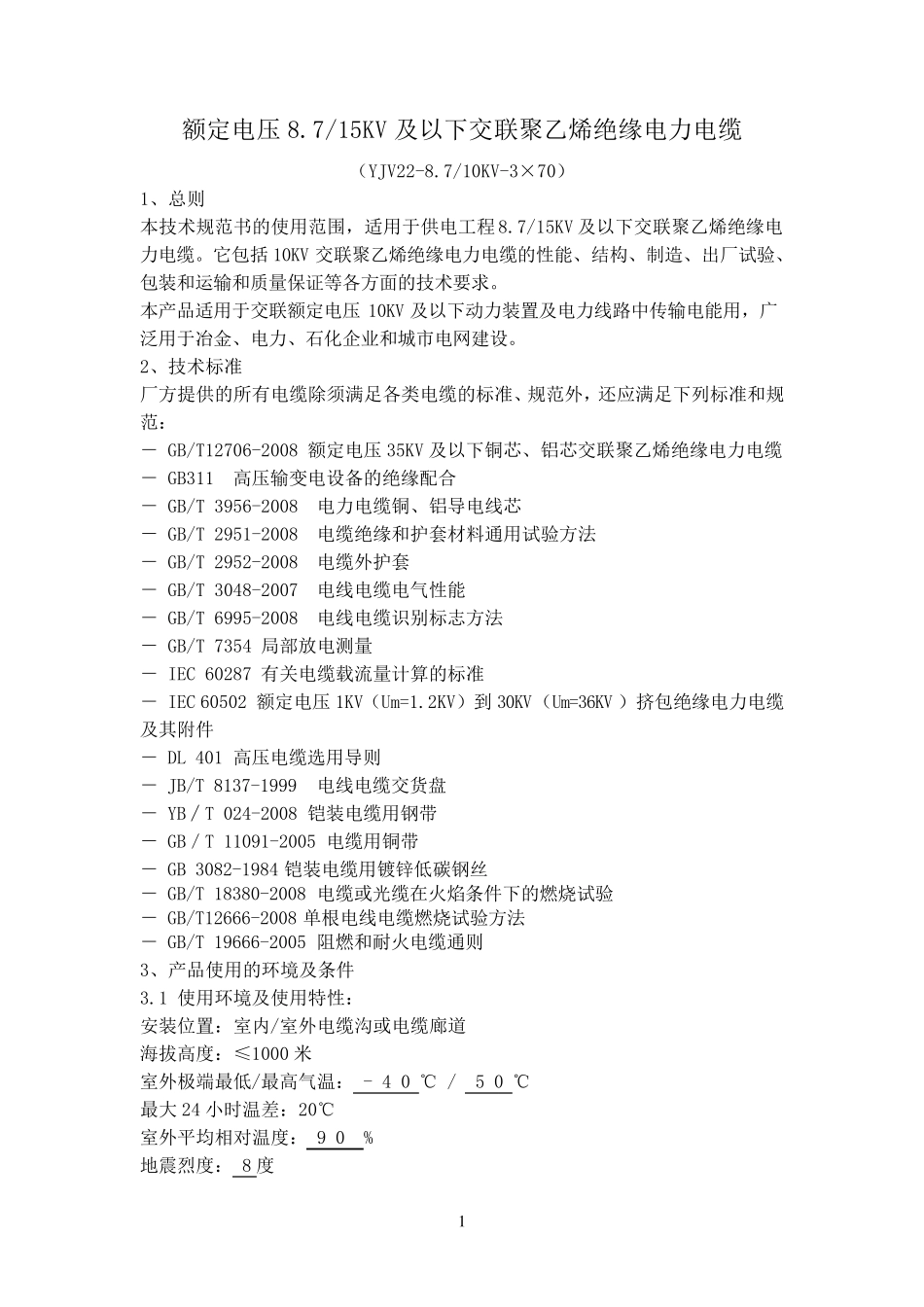

1 额定电压8.7/15KV 及以下交联聚乙烯绝缘电力电缆 （YJV22-8.7/10KV-3×70） 1、总则 本技术规范书的使用范围，适用于供电工程 8.7/15KV 及以下交联聚乙烯绝缘电力电缆。它包括 10KV 交联聚乙烯绝缘电力电缆的性能、结构、制造、出厂试验、包装和运输和质量保证等各方面的技术要求。 本产品适用于交联额定电压10KV 及以下动力装置及电力线路中传输电能用，广泛用于冶金、电力、石化企业和城市电网建设。 2、技术标准 厂方提供的所有电缆除须满足各类电缆的标准、规范外，还应满足下列标准和规范： － GB/T12706-2008 额定电压35KV 及以下铜芯、铝芯交联聚乙烯绝缘电力电缆 － GB311 高压输变电设备的绝缘配合 － GB/T 3956-2008 电力电缆铜、铝导电线芯 － GB/T 2951-2008 电缆绝缘和护套材料通用试验方法 － GB/T 2952-2008 电缆外护套 － GB/T 3048-2007 电线电缆电气性能 － GB/T 6995-2008 电线电缆识别标志方法 － GB/T 7354 局部放电测量 － IEC 60287 有关电缆载流量计算的标准 － IEC 60502 额定电压1KV（Um=1.2KV）到30KV（Um=36KV ）挤包绝缘电力电缆及其附件 － DL 401 高压电缆选用导则 － JB/T 8137-1999 电线电缆交货盘 － YB∕T 024-2008 铠装电缆用钢带 － GB／T 11091-2005 电缆用铜带 － GB 3082-1984 铠装电缆用镀锌低碳钢丝 － GB/T 18380-2008 电缆或光缆在火焰条件下的燃烧试验 － GB/T12666-2008 单根电线电缆燃烧试验方法 － GB/T 19666-2005 阻燃和耐 火电缆通则 3、产品使用的环 境 及条件 3.1 使用环 境 及使用特 性： 安 装位 置：室 内 /室 外电缆沟 或电缆廊 道 海 拔 高度 ：≤ 1000 米 室 外极 端 最 低/最 高气温 ： - 4 0 ℃ / 5 0 ℃ 最 大 24 小 时 温 差 ：20℃ 室 外平 均 相 对 温 度 ： 9 0 % 地 震 烈 度 ： 8 度 2 敷设条件：直埋或沟道敷设，电缆敷设时的电缆本体及环境温度不低于0℃，电缆导体长期允许工作温度90℃，电缆导体短路时最高温度不超过250℃，短路时间最长为5 秒，电缆敷设不受落差限制。 项目 单芯电缆 三芯电缆 无铠装 有铠装 无铠装 有铠装 安装时电缆最小弯曲半径 20D 15D 15D 12D 靠近连接盒和终端的电缆的最小弯曲半径（但弯曲要小心控制） 15D 12D 12D 10D 注：D 为半径 3.2 系统条件 3.2.1 额...
