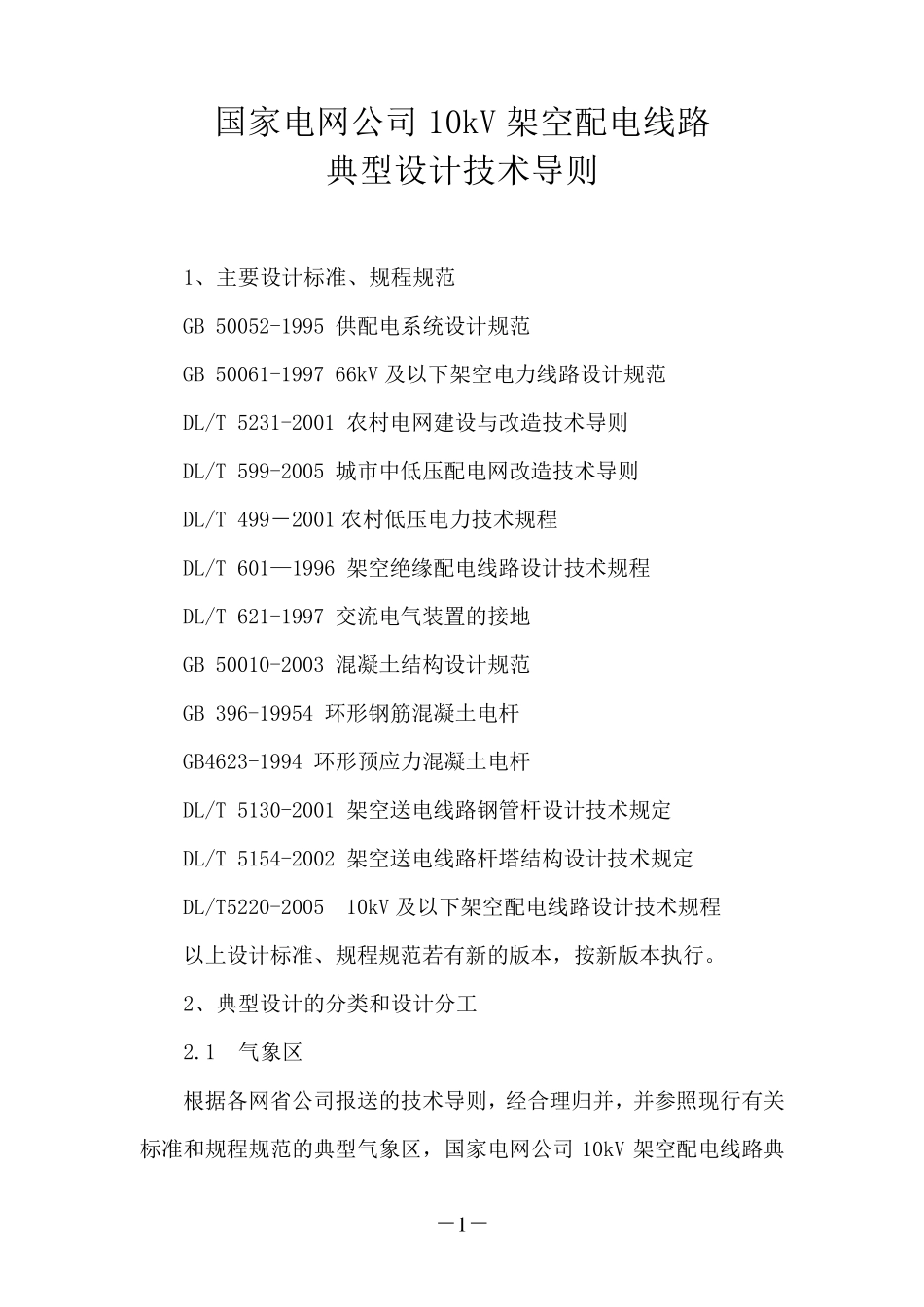

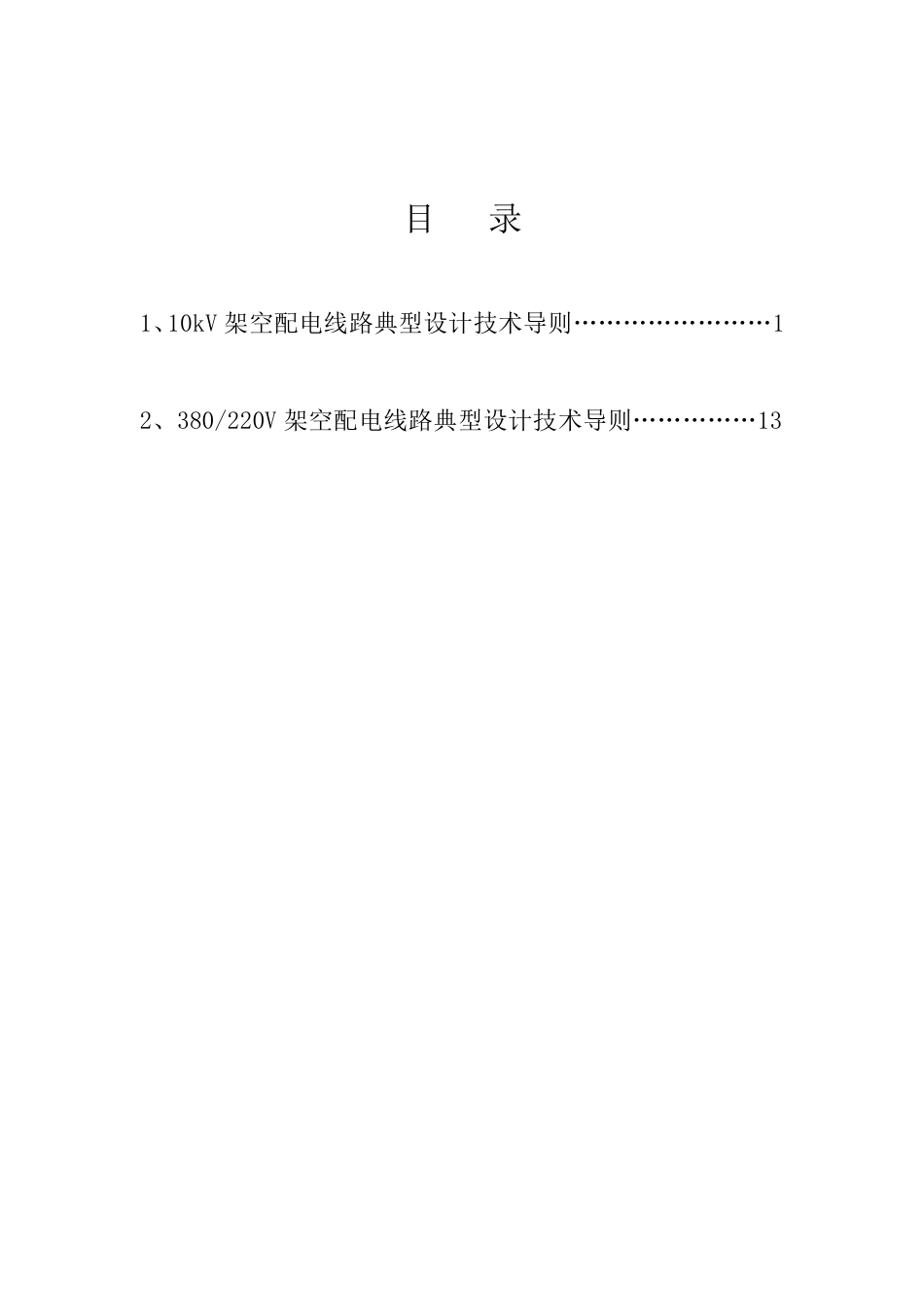

10kV 和380/220V 架空配电线路典型设计（修订版） 国家电网公司基建部 二○○六年九月 目 录 1、10kV 架空配电线路典型设计技术导则……………………1 2、380/220V 架空配电线路典型设计技术导则……………13 －1 － 国家电网公司10kV 架空配电线路 典型设计技术导则 1、主要设计标准、规程规范 GB 50052-1995 供配电系统设计规范 GB 50061-1997 66kV 及以下架空电力线路设计规范 DL/T 5231-2001 农村电网建设与改造技术导则 DL/T 599-2005 城市中低压配电网改造技术导则 DL/T 499－2001 农村低压电力技术规程 DL/T 601—1996 架空绝缘配电线路设计技术规程 DL/T 621-1997 交流电气装置的接地 GB 50010-2003 混凝土结构设计规范 GB 396-19954 环形钢筋混凝土电杆 GB4623-1994 环形预应力混凝土电杆 DL/T 5130-2001 架空送电线路钢管杆设计技术规定 DL/T 5154-2002 架空送电线路杆塔结构设计技术规定 DL/T5220-2005 10kV 及以下架空配电线路设计技术规程 以上设计标准、规程规范若有新的版本，按新版本执行。 2、典型设计的分类和设计分工 2.1 气象区 根据各网省公司报送的技术导则，经合理归并，并参照现行有关标准和规程规范的典型气象区，国家电网公司10kV 架空配电线路典 －2 － 型设计的气象区见表1。 表1 国家电网公司10kV 架空配电线路典型设计气象区 气象区 A B C 大气 温度 (℃) 最高 +40 最低 -10 -20 -40 覆冰 -5 最大风 +10 -5 -5 安装 0 -10 -15 外过电压 +15 内过电压年平均气温 +20 +10 -5 风速 （m/s） 最大风 35 25 30 覆冰 10 安装 10 外过电压 15 10 10 内过电压 0.5×最大风（不低于 15m/s） 覆冰厚度（mm） 5 10 10 冰的比重 0.9 2.2 设计分工 编制国家电网公司10kV 及 380/220V 架空配电线路典型设计的单位有： 1、江苏南通电力设计院（简称南通院）； 2、浙江金华设计院（简称金华院）； 3、福建三明电力勘察设计所（简称三明院）； 4、辽宁大连电力设计院（简称大连院）； 5、河北唐山电力勘察设计院（简称唐山院）； 6、上海电力设计院有限公司（简称上海院）； 7、湖南株洲电力勘测设计科研有限责任公司（简称株洲院）。 各设计院按表2 确定的设计任务进行分工。各设计单位负责的设计对象要能满足三个气象区的要求。 －3 － 表2 10kV 及380/220V 架空配电线路典型设计的...
