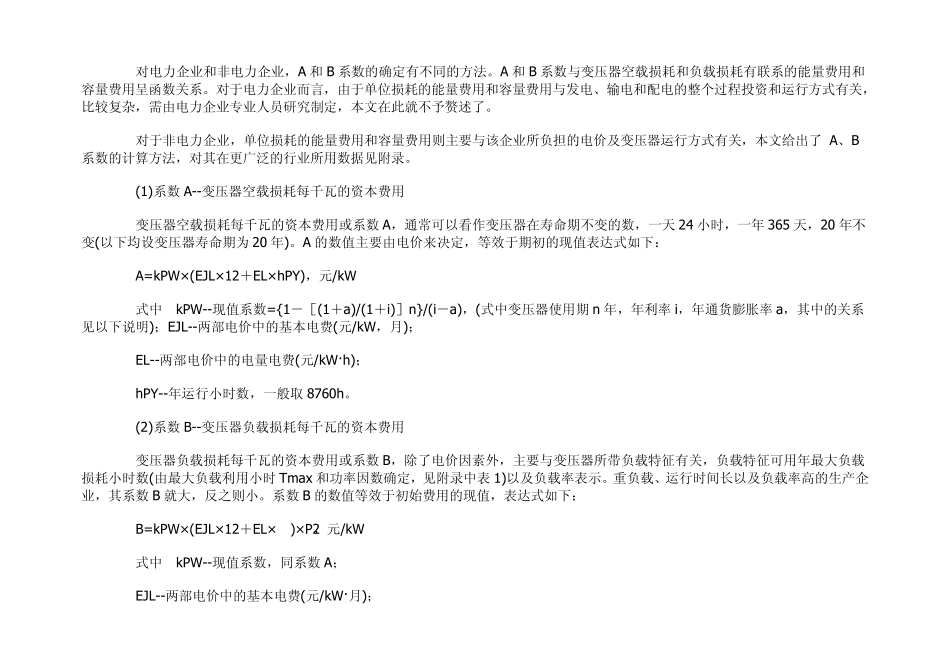

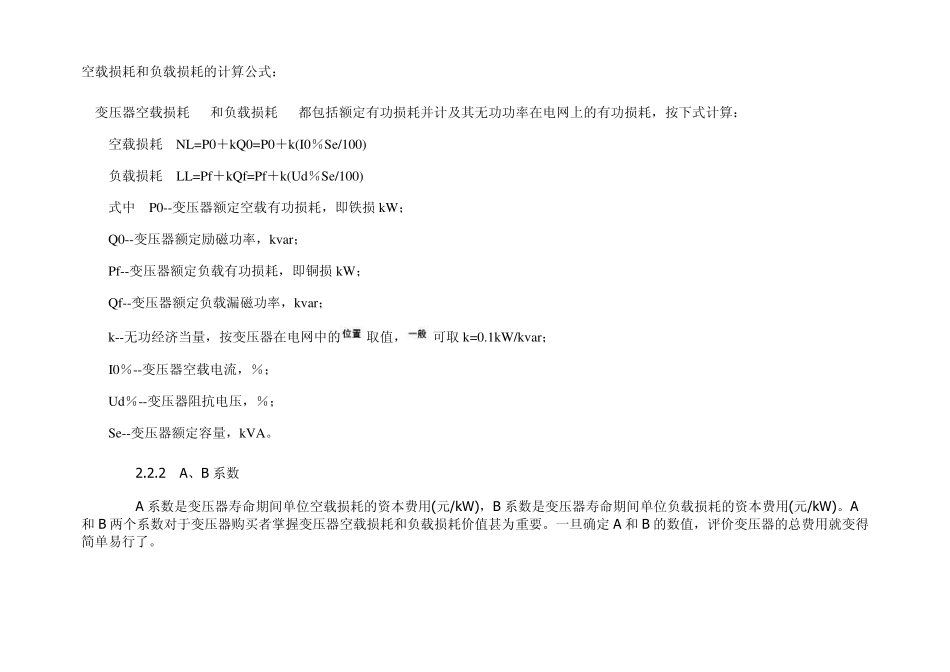

空载损耗和负载损耗的计算公式： 变压器空载损耗NL和负载损耗LL都包括额定有功损耗并计及其无功功率在电网上的有功损耗，按下式计算： 空载损耗 NL=P0＋kQ0=P0＋k(I0％Se/100) 负载损耗 LL=Pf＋kQf=Pf＋k(Ud％Se/100) 式中 P0--变压器额定空载有功损耗，即铁损kW； Q0--变压器额定励磁功率，kv ar； Pf--变压器额定负载有功损耗，即铜损kW； Qf--变压器额定负载漏磁功率，kv ar； k--无功经济当量，按变压器在电网中的取值，可取k=0.1kW/kv ar； I0％--变压器空载电流，％； Ud％--变压器阻抗电压，％； Se--变压器额定容量，kVA。 2.2.2 A、B 系数 A 系数是变压器寿命期间单位空载损耗的资本费用(元/kW)，B 系数是变压器寿命期间单位负载损耗的资本费用(元/kW)。A和B 两个系数对于变压器购买者掌握变压器空载损耗和负载损耗价值甚为重要。一旦确定A 和B 的数值，评价变压器的总费用就变得简单易行了。 对电力企业和非电力企业，A 和B 系数的确定有不同的方法。A 和B 系数与变压器空载损耗和负载损耗有联系的能量费用和容量费用呈函数关系。对于电力企业而言，由于单位损耗的能量费用和容量费用与发电、输电和配电的整个过程投资和运行方式有关，比较复杂，需由电力企业专业人员研究制定，本文在此就不予赘述了。 对于非电力企业，单位损耗的能量费用和容量费用则主要与该企业所负担的电价及变压器运行方式有关，本文给出了 A、B系数的计算方法，对其在更广泛的行业所用数据见附录。 (1)系数A--变压器空载损耗每千瓦的资本费用 变压器空载损耗每千瓦的资本费用或系数A，通常可以看作变压器在寿命期不变的数，一天 24 小时，一年 365 天，20 年不变(以下均设变压器寿命期为 20 年)。A 的数值主要由电价来决定，等效于期初的现值表达式如下： A=kPW×(EJL×12＋EL×hPY)，元/kW 式中 kPW--现值系数={1－［(1＋a)/(1＋i)］n}/(i－a)，(式中变压器使用期 n 年，年利率 i，年通货膨胀率 a，其中的关系见以下说明)；EJL--两部电价中的基本电费(元/kW，月)； EL--两部电价中的电量电费(元/kW·h)； hPY--年运行小时数，一般取 8760h。 (2)系数B--变压器负载损耗每千瓦的资本费用 变压器负载损耗每千瓦的资本费用或系数B，除了电价因素外，主要与变压器所带负载特征有关，负载特征可用年最大负载损耗小时数(由最大负载利用小时 Tmax 和功率因数确定，见附录中表 1)以及负载率表示。重负载、运行...
