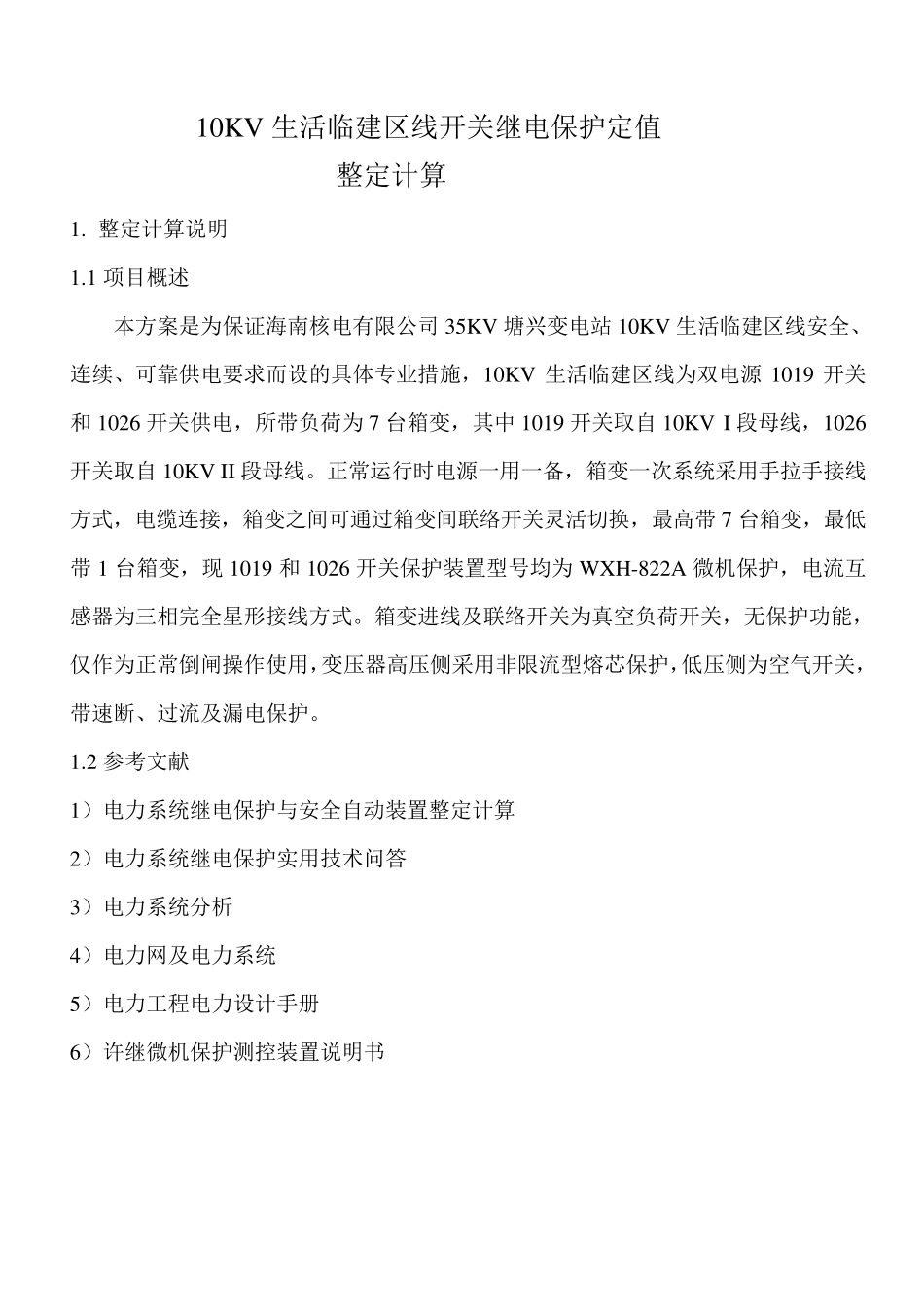

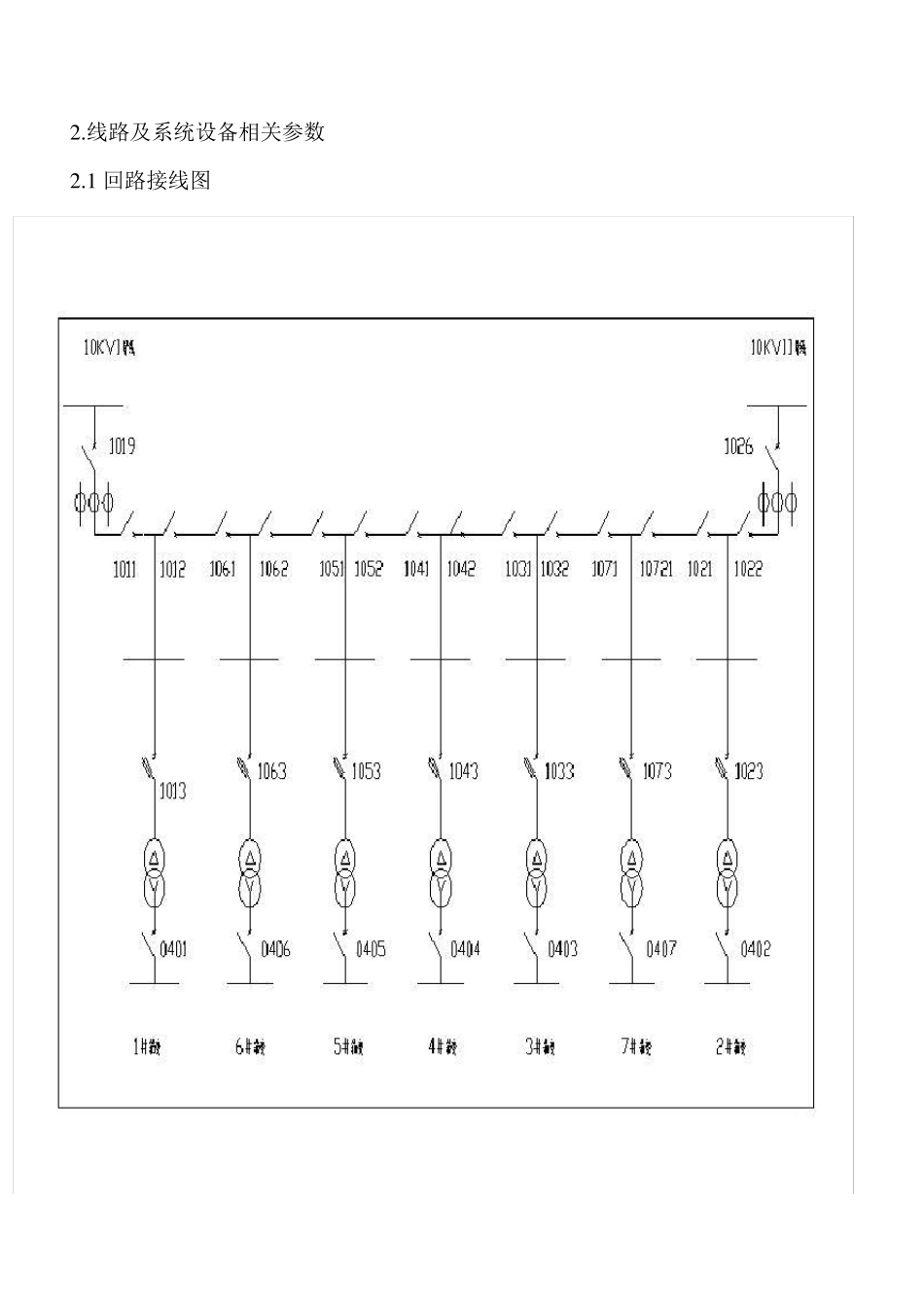

35K V 塘兴变电站10K V 生活临建区线开关 继电保护定值整定计算 编制：——张 亮—— 审核：——————— 审定：——————— 2013 年 04 月 28 日 10KV 生活临建区线开关继电保护定值 整定计算 1. 整定计算说明 1.1 项目概述 本方案是为保证海南核电有限公司35KV 塘兴变电站10KV 生活临建区线安全、连续、可靠供电要求而设的具体专业措施，10KV 生活临建区线为双电源 1019 开关和 1026 开关供电，所带负荷为7 台箱变，其中 1019 开关取自 10KV I 段母线，1026开关取自 10KV II 段母线。正常运行时电源一用一备，箱变一次系统采用手拉手接线方式，电缆连接，箱变之间可通过箱变间联络开关灵活切换，最高带 7 台箱变，最低带 1 台箱变，现 1019 和 1026 开关保护装置型号均为WXH-822A 微机保护，电流互感器为三相完全星形接线方式。箱变进线及联络开关为真空负荷开关，无保护功能，仅作为正常倒闸操作使用，变压器高压侧采用非限流型熔芯保护，低压侧为空气开关，带速断、过流及漏电保护。 1.2 参考文献 1）电力系统继电保护与安全自动装置整定计算 2）电力系统继电保护实用技术问答 3）电力系统分析 4）电力网及电力系统 5）电力工程电力设计手册 6）许继微机保护测控装置说明书 2 .线路及系统设备相关参数 2 .1 回路接线图 2 .2 系统设备参数表 2 .2 .1 开关参数表 10KV 开关参数表 开关名称 1019 1026 1013/1023/1053 1043/1073 1063/1033 安装地点 变电站 变电站 1#/2#/5#箱变高压室 4#/7#箱变高压室 3#/6#箱变高压室 开关型号 CV1-12 CV1-12 XGN15-12 XGN15-12 XGN15-12 开关类型 真空断路器 真空断路器 真空负荷开关 真空负荷开关 真空负荷开关 保护类型 微机综保 微机综保 熔断器 熔断器 熔断器 额度电流A 1250 1250 125 80 100 额度电压KV 12 12 12 12 12 短路开断电流KA 25 25 31.5 31.5 31.5 短路持续时间S 4 4 4 4 4 出厂日期 2009年4 月 2009年4 月 出厂编号 制造厂家 常熟开关 常熟开关 福建东方电器 福建东方电器 福建东方电器 备注 1011/1012/1021/1022/1031/1032/1051/1052/1041/1042/1071/1072/1061/1062开关无保护，仅具有控制和隔离作用 0.38KV 开关参数表 开关名称 0401/0402/0405 0404/0407 0406/0403 安装地点 1#/2#/5#箱变低压室 4#/7#箱变低压室 6#/3#箱变低压...
