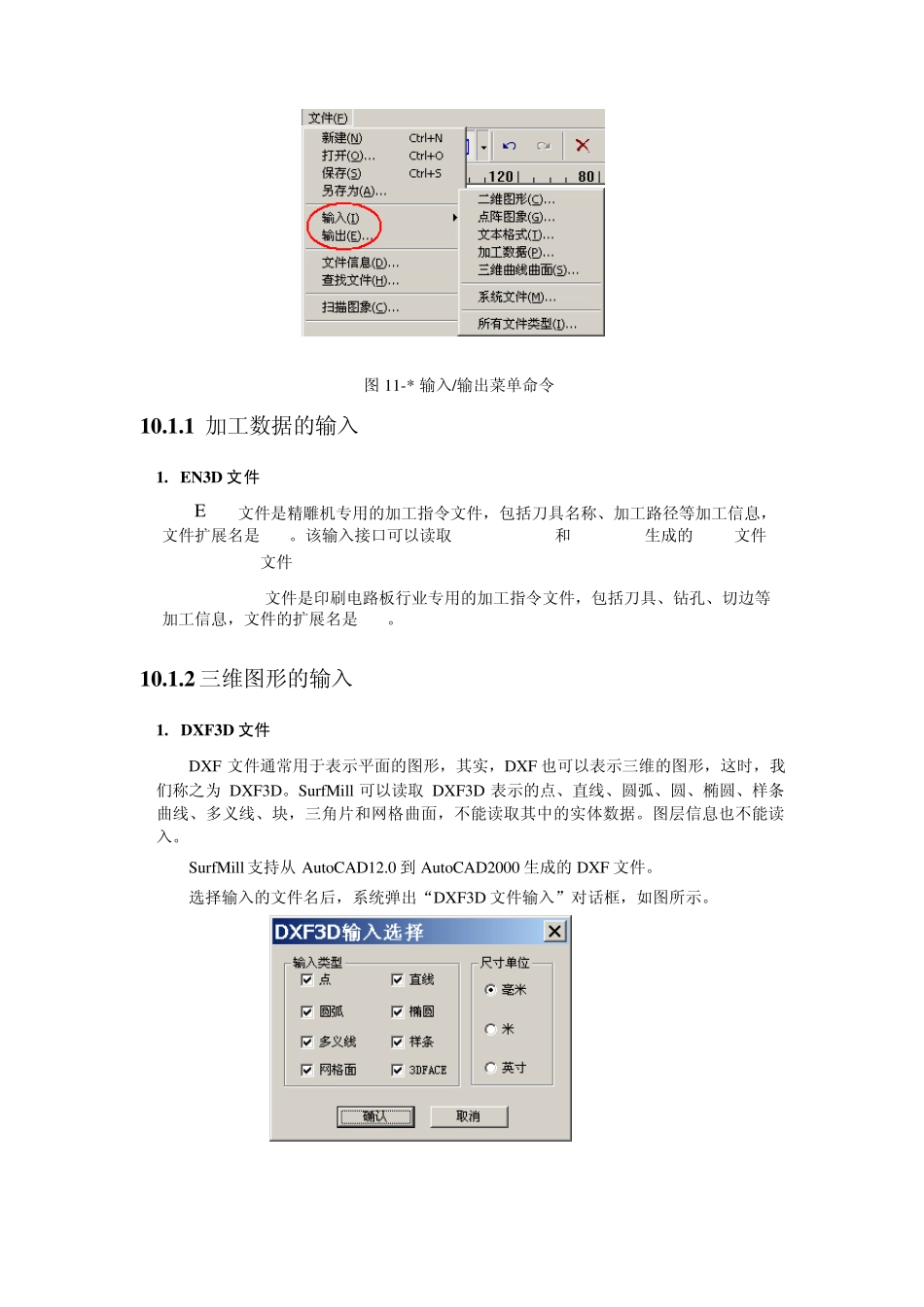

第十章 输入输出 10.1 文件输入与输出 数据的“输入”是将其他软件生成的数据文件,读入Su rfMill 中,成为 Su rfMill 可以使用的数据。数据的“输出”是将 Su rfMill 图形数据或刀具路径参数转换输出成其它软件可读取的文件。Su rfMill 的文件输入/输出功能,使得 Su rfMill 能够充分利用其它软件所做的设计,增强了 Su rfMill 与其它软件的数据共享能力,大大地延伸了 Su rfMill 的功能。 Su rfMill 可支持的输入/输出的文件类型有: 类型 文件格式 输入 输出 三维图形 VRML Files (*.wrl) 虚拟现实造型语言文件 DXF3D Files (*.dxf) IGES Files (*.igs) STL Files (*.stl) 加工数据 Excellon Files(*.drl) 印刷线路板文件 En3d Files (*.eng) 精雕雕刻文件 系统文件 SurfMill Files(*.jdp) 精雕设计文件 En3d Files (*.eng) 精雕雕刻文件 文件“输入”与文件“打开”不同:文件“输入”不破坏当前的工作环境,新输入的数据与原设计并行存在,输入的数据独立成块不影响原设计数据;而“打开文件”同开始一个新设计一样,破坏当前的工作环境,然后将工作环境全部交给新打开的图形数据。 文件的输入/输出命令由“文件(F)”菜单下的“输入(I)”/“输出(E)”菜单项完成。 图 11-* 输入/输出菜单命令 10.1.1 加工数据的输入 1. EN3D 文件 En3d 文件是精雕机专用的加工指令文件,包括刀具名称、加工路径等加工信息,文件扩展名是ENG。该输入接口可以读取SurfMill3.0 和SurfMill生成的En3d文件 2. Excellon文件 Excellon文件是印刷电路板行业专用的加工指令文件,包括刀具、钻孔、切边等加工信息,文件的扩展名是DRL。 10.1.2 三维图形的输入 1. DXF3D 文件 DXF 文件通常用于表示平面的图形,其实,DXF 也可以表示三维的图形,这时,我们称之为DXF3D。Su rfMill 可以读取DXF3D 表示的点、直线、圆弧、圆、椭圆、样条曲线、多义线、块,三角片和网格曲面,不能读取其中的实体数据。图层信息也不能读入。 Su rfMill 支持从Au toCAD12.0 到Au toCAD2000 生成的DXF 文件。 选择输入的文件名后,系统弹出“DXF3D 文件输入”对话框,如图所示。 图 DXF3D文件输入对话框 这些参数的含义是: 输入类型 对话框中列出了系统可以输入的图形对象类型,用户可以根据需要去掉一些不感兴趣的对象类型。 尺寸单位 DXF图形文件本身是不包含尺寸单位信息的,因...
