110kV断路器、隔离开关监造报告VIP专享VIP免费

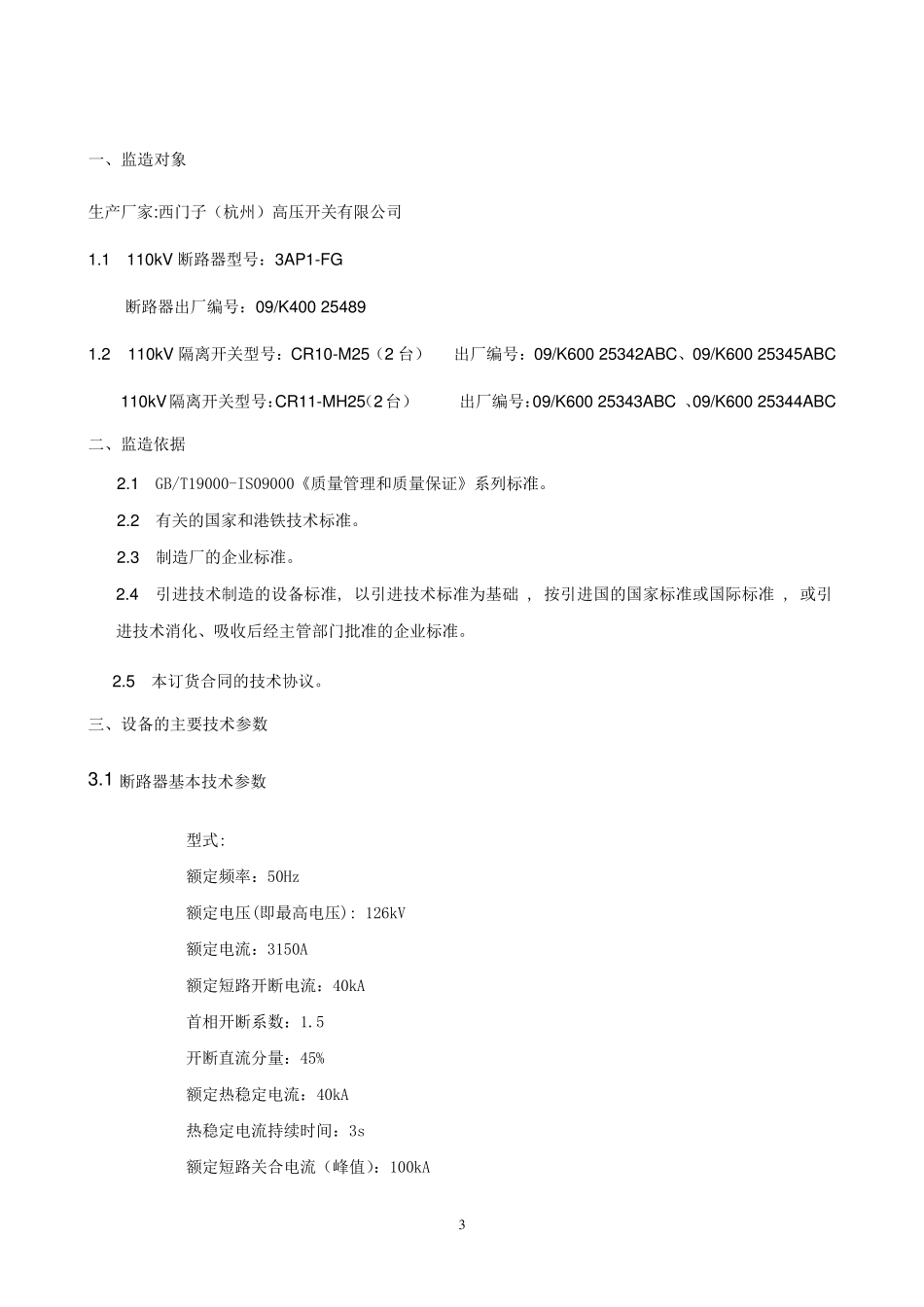

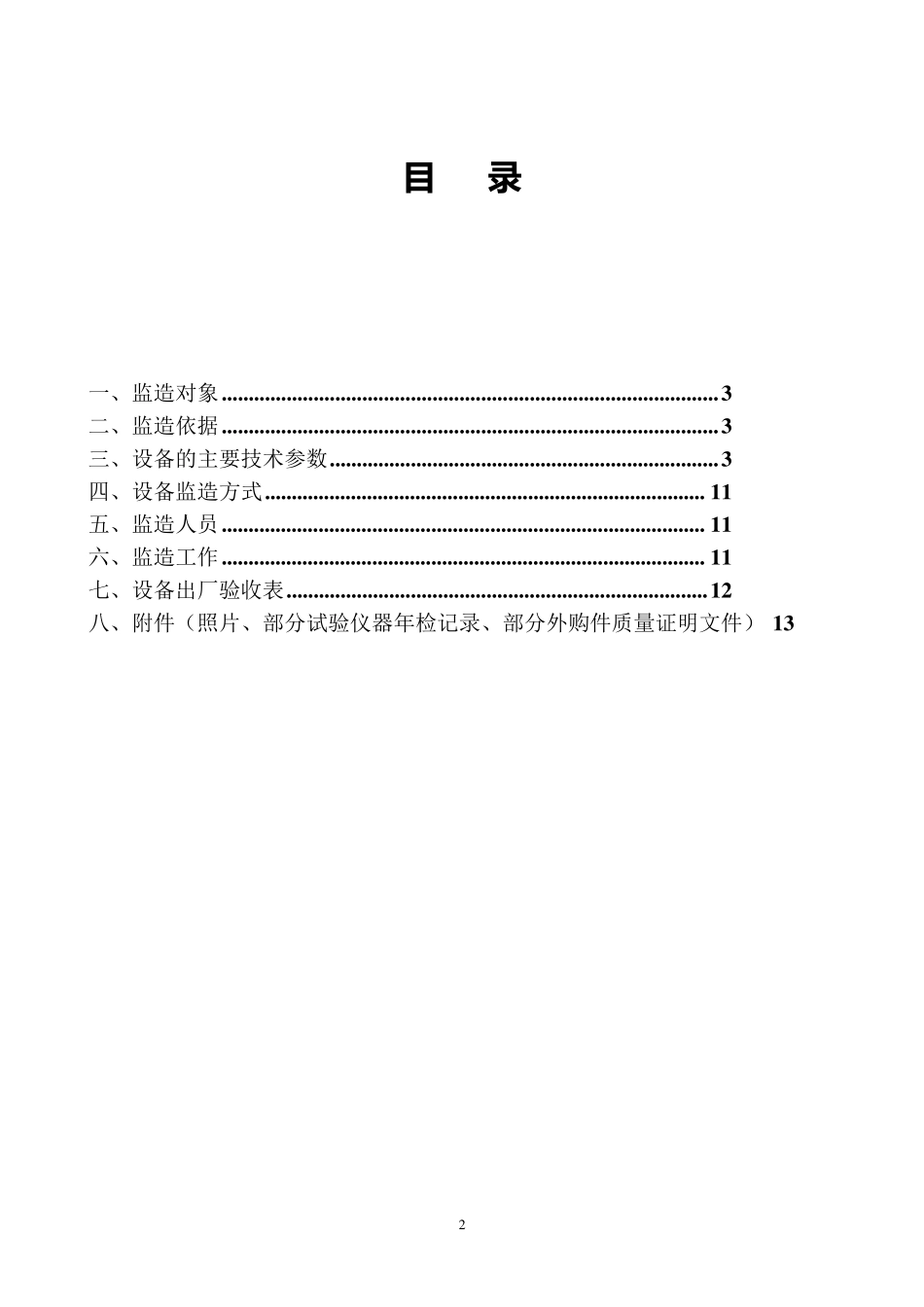

北 京 中 达 联 咨 询 有 限 公 司 深圳轨道交通龙华线二期工程西乡及龙塘变电站输电工程 110kV 断路器、隔离开关监造报告 监造日期：2009 年 6 月 25 日～26 日 达华集团北京中达联咨询有限公司 C438 项目监理机构 批 准： 编 写： 林 多 礼 编 制 日 期： 2009 年 7 月 8 日 2 目 录 一、监造对象 ............................................................................................ 3 二、监造依据 ............................................................................................ 3 三、设备的主要技术参数 ........................................................................ 3 四、设备监造方式 .................................................................................. 1 1 五、监造人员 .......................................................................................... 1 1 六、监造工作 .......................................................................................... 1 1 七、设备出厂验收表 .............................................................................. 1 2 八、附件（照片、部分试验仪器年检记录、部分外购件质量证明文件） 1 3 3 一、监造对象 生产厂家:西门子（杭州）高压开关有限公司 1.1 110kV 断路器型号：3AP1-FG 断路器出厂编号：09/K400 25489 1.2 110kV 隔离开关型号：CR10-M25（2 台） 出厂编号：09/K600 25342ABC、09/K600 25345ABC 110kV隔离开关型号：CR11-MH25（2台） 出厂编号：09/K600 25343ABC 、09/K600 25344ABC 二、监造依据 2.1 GB/T19000-IS09000《质量管理和质量保证》系列标准。 2.2 有关的国家和港铁技术标准。 2.3 制造厂的企业标准。 2.4 引进技术制造的设备标准, 以引进技术标准为基础 , 按引进国的国家标准或国际标准 , 或引进技术消化、吸收后经主管部门批准的企业标准。 2.5 本订货合同的技术协议。 三、设备的主要技术参数 3.1 断路器基本技术参数 型式: 额定频率：50Hz 额定电压(即最高电压): 126kV 额定电流：3150A 额定短路开断电流：40kA 首相开断系数：1.5 开断直流分量：45% 额定热稳定电流：40kA 热稳定电流持续时间：3s 额定短路关合电流（峰值）：100kA...
