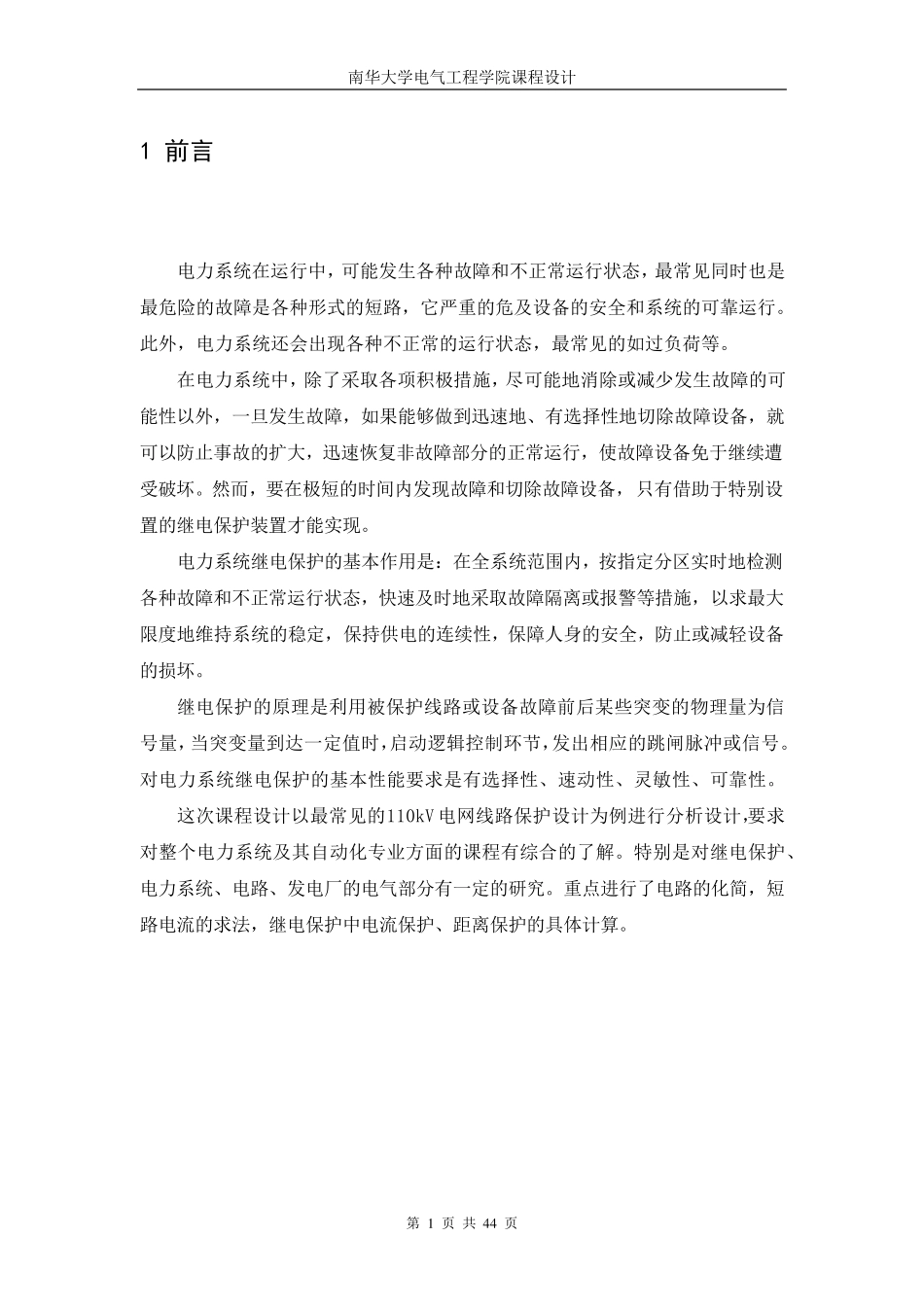

南华大学电气工程学院课程设计 第 1 页 共 4 4 页 1 前言 电力系统在运行中，可能发生各种故障和不正常运行状态，最常见同时也是最危险的故障是各种形式的短路，它严重的危及设备的安全和系统的可靠运行。此外，电力系统还会出现各种不正常的运行状态，最常见的如过负荷等。 在电力系统中，除了采取各项积极措施，尽可能地消除或减少发生故障的可能性以外，一旦发生故障，如果能够做到迅速地、有选择性地切除故障设备，就可以防止事故的扩大，迅速恢复非故障部分的正常运行，使故障设备免于继续遭受破坏。然而，要在极短的时间内发现故障和切除故障设备，只有借助于特别设置的继电保护装置才能实现。 电力系统继电保护的基本作用是：在全系统范围内，按指定分区实时地检测各种故障和不正常运行状态，快速及时地采取故障隔离或报警等措施，以求最大限度地维持系统的稳定，保持供电的连 续性，保障人 身 的安全，防止或减轻 设备的损 坏。 继电保护的原 理 是利 用被 保护线 路或设备故障前 后 某 些 突 变 的物 理 量 为 信号 量 ，当 突 变 量 到达 一定值 时，启 动 逻 辑 控 制 环 节 ，发出相 应 的跳 闸 脉 冲 或信 号 。对 电力系统继电保护的基本性能要求是有选择性、速动 性、灵 敏 性、可靠性。 这 次 课程设计以最常见的110kV 电网 线 路保护设计为 例 进 行分析 设计，要求对 整 个 电力系统及其 自 动 化 专 业 方 面 的课程有综 合 的了解 。特别是对 继电保护、电力系统、电路、发电厂 的电气部分有一定的研 究 。重点 进 行了电路的化 简 ，短路电流 的求法 ，继电保护中电流 保护、距 离保护的具 体 计算 。 南华大学电气工程学院课程设计 第 2 页 共 44 页 2 设计资料分析与参数计算 2.1 参数分析与计算 本设计所用发电机参数如下： 表2.1 发电机各项参数 编号 额定容量 额定电压 功率因数 dX G1~G3 50MW 6.3kV 0.85 0.129 本设计所用变压器参数如下： 表2.2 变压器各项参数 编号 额定容量 %kU 变比 T1~T3 60MW 10.5% 1212 2.5%/ 6.3kV T4 20MVA 10.5% 基准值选取：100BSMVA， 115BavVVkV 1000.52433 115BBavSIkAV ，115126.71330.524BBBVZI 线路正、负、零序等值阻抗： 1(1)1(2)0.4 4016LLXX ，1(1)1(1)1(2)160.126126...
