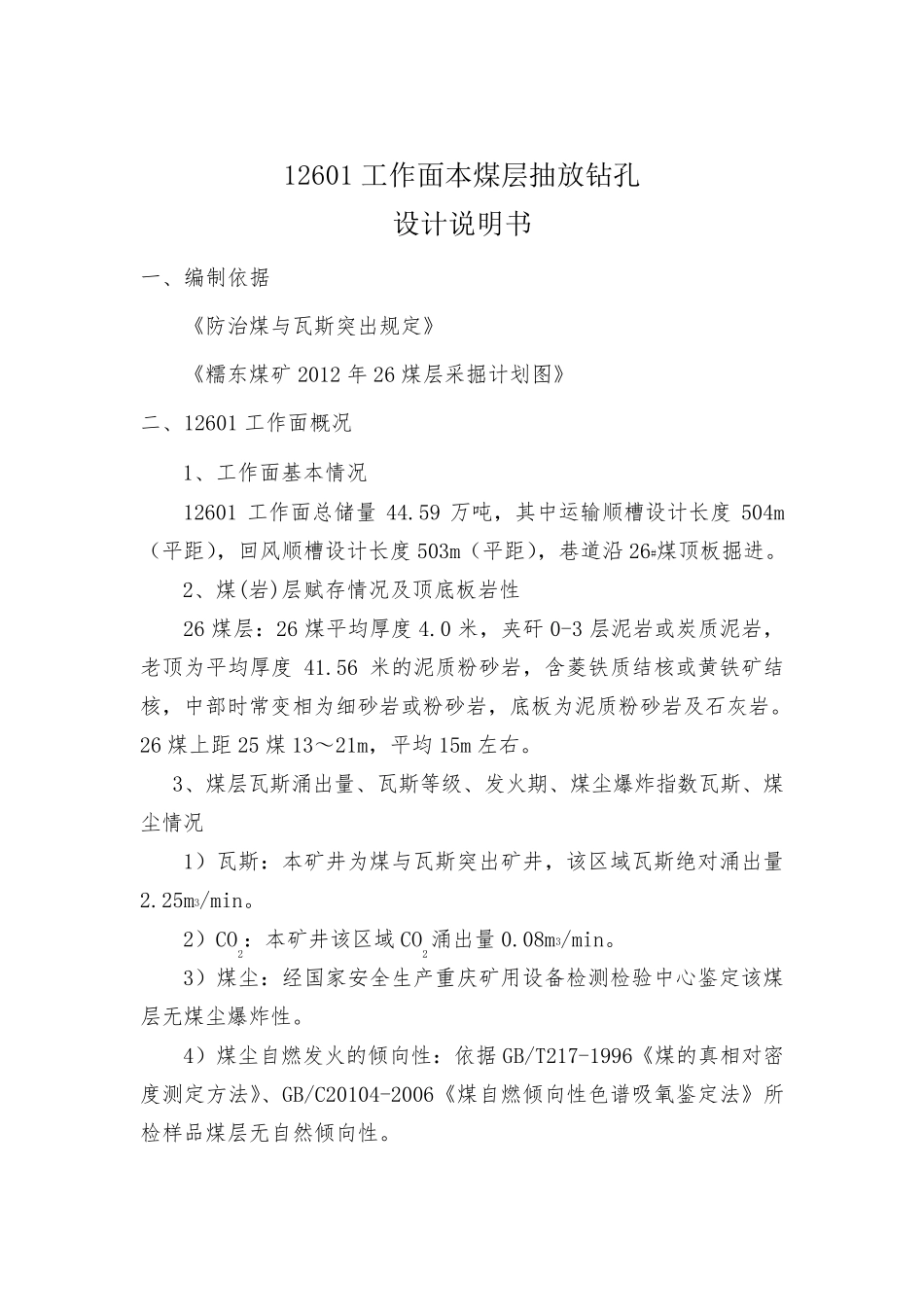

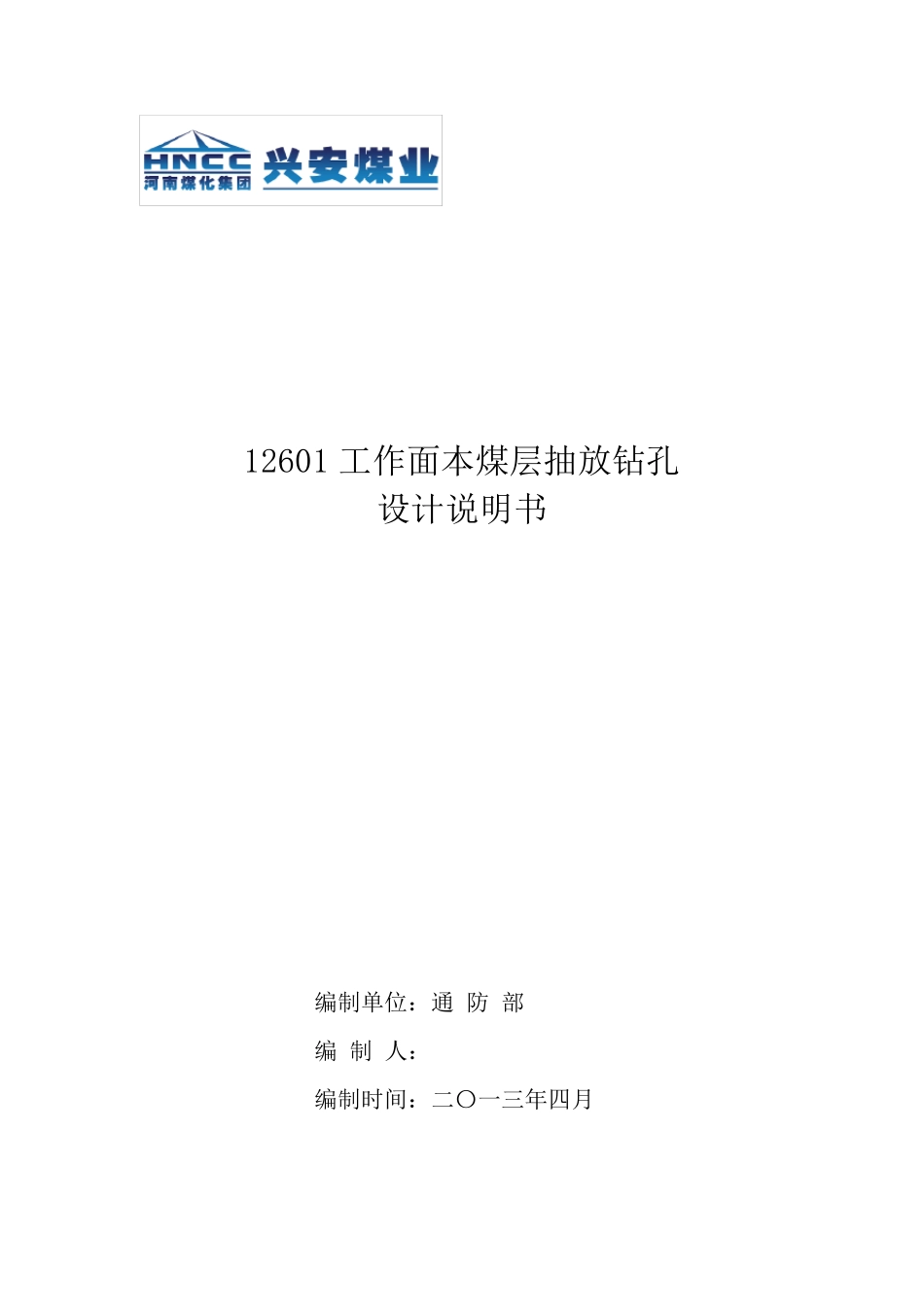

12601 工作面本煤层抽放钻孔 设计说明书 编制单位：通 防 部 编 制 人： 编制时间：二〇一三年四月 12601 工作面本煤层抽放钻孔 设计说明书 一、编制依据 《防治煤与瓦斯突出规定》 《糯东煤矿 2012 年 26 煤层采掘计划图》 二、12601 工作面概况 1、工作面基本情况 12601 工作面总储量 44.59 万吨，其中运输顺槽设计长度 504m（平距），回风顺槽设计长度 503m（平距），巷道沿 26#煤顶板掘进。 2、煤(岩)层赋存情况及顶底板岩性 26 煤层：26 煤平均厚度 4.0 米，夹矸 0-3 层泥岩或炭质泥岩，老顶为平均厚度 41.56 米的泥质粉砂岩，含菱铁质结核或黄铁矿结核，中部时常变相为细砂岩或粉砂岩，底板为泥质粉砂岩及石灰岩。26 煤上距 25 煤 13～21m，平均 15m 左右。 3、煤层瓦斯涌出量、瓦斯等级、发火期、煤尘爆炸指数瓦斯、煤尘情况 1）瓦斯：本矿井为煤与瓦斯突出矿井，该区域瓦斯绝对涌出量2.25m3/min。 2）CO2：本矿井该区域 CO2涌出量 0.08m3/min。 3）煤尘：经国家安全生产重庆矿用设备检测检验中心鉴定该煤层无煤尘爆炸性。 4）煤尘自燃发火的倾向性：依据 GB/T217-1996《煤的真相对密度测定方法》、GB/C20104-2006《煤自燃倾向性色谱吸氧鉴定法》所检样品煤层无自然倾向性。 三、抽放瓦斯的必要性 26 号 煤 层 从 未 进 行 过 突 出 危 险 性 鉴 定 ， 在 煤 层 采 掘 过 程 中 ， 存在 动 力 现 象 ， 主 要 表 现 为 ： 打 钻 喷 孔 、 效 检 指 标 超 标 、 炮 后 瓦 斯 偏 高等 情 况 ， 根 据 井 下 实 测 瓦 斯 含 量 数 据 ， 该 煤 层 最 大 瓦 斯 含 量 为12.5m3/t， 已 经 达 到 突 出 煤 层 的 指 标 范 围 ， 所 以 在 26 号 煤 层 生 产 作业 中 一 直 按 突 出 煤 层 进 行 管 理 。 根 据 《 煤 矿 安 全 规 程 》 第 145 条 规定 ，“开采 有煤 与瓦 斯 突 出 危 险 煤 层 的 ， 必须建立地面永久瓦 斯 抽放系统或井 下 临时抽放系统”， 因此 12601 采 面必须执行 瓦 斯 抽放。 四、抽采钻孔设计 1、 工作 面运输、 回风顺槽掘 进 期间， 由防突 队同时向回采 区域施工本煤 层 抽放钻 孔 ， 钻 孔 抽放半径 1.5m， 孔 深 80m， 上下 巷相对施工， 钻 孔 搭接 10m， ...
