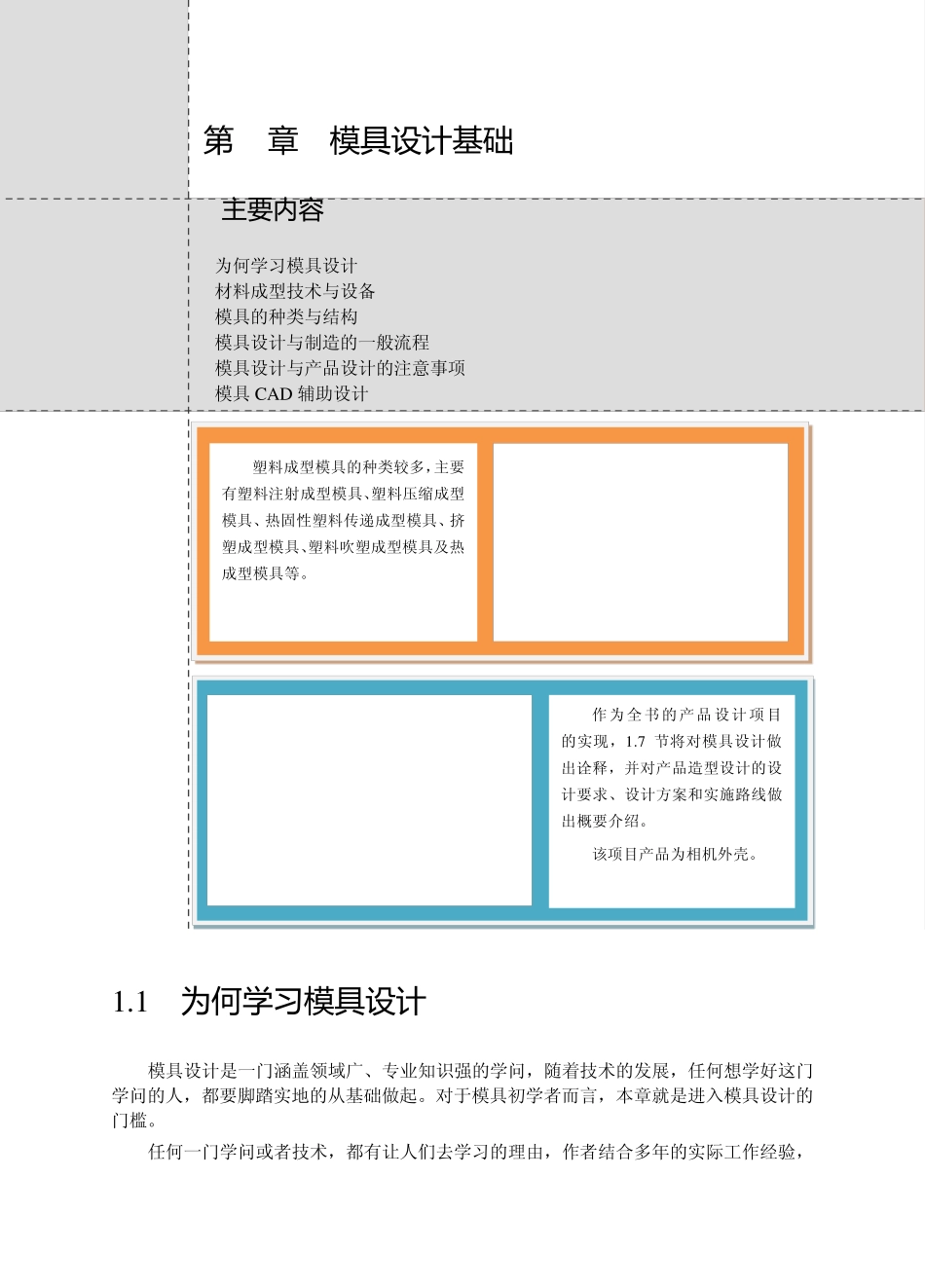

第 1章 模 具 设 计 基 础 主 要 内 容 为何学习模具设计 材料成型技术与设备 模具的种类与结构 模具设计与制造的一般流程 模具设计与产品设计的注意事项 模具CAD 辅助设计 1.1 为何学习模 具 设 计 模具设计是一门涵盖领域广、专业知识强的学问，随着技术的发展，任何想学好这门学问的人，都要脚踏实地的从基础做起。对于模具初学者而言，本章就是进入模具设计的门槛。 任何一门学问或者技术，都有让人们去学习的理由，作者结合多年的实际工作经验， 塑料成型模具的种类较多，主要有塑料注射成型模具、塑料压缩成型模具、热固性塑料传递成型模具、挤塑成型模具、塑料吹塑成型模具及热成型模具等。 作为全书的产品设计项目的实现，1.7 节将对模具设计做出诠释，并对产品造型设计的设计要求、设计方案和实施路线做出概要介绍。 该项目产品为相机外壳。 UG NX 7.5模 具 设 计 基 础 与典型范例 2 对模具设计总结了以下几点。 职业寿命长：模具设计为传统的机械专业技能，发展不像电子专业那样快，因而其专业人员的职业寿命长，不易受到年轻人的挑战。模具设计是一种理论成熟与经验累积的总成，工作时间越长，越能站到高处。 专业人才缺失：因为缺少这样的专业人才，使得新手获得了机遇。新手一般要经过不断的磨炼，虽然薪酬不高，但只要坚持不懈，就能达到一定水平。 不错的薪酬待遇：在模具行业，经验丰富者往往是高薪酬的。即使是一般的技术人员，待遇也是不错的，这使得越来越多的人希望从事这项技术。 具有良好的发展前景：在日常生活中，与模具相关的生活用品占到了 9 0 %以上，因此模具行业是一个极具发展前景的行业。模具设计是集学习和创新于一体的工作，模具技术发展了，社会也就更进步了。 1 .2 材料成型技术与装备 材料成型技术是各种可成型工程材料的工艺及加工方法。材料成型的方法有很多，主要包括金属液态成型、金属塑性成型、连接成型、粉末冶金成型及非金属材料成型等。 1 .2 .1 金 属 液 态 成 型 金属液态成型（铸造）指将液态金属在重力或外力作用下填充到型腔中，待其凝固冷却后，获得所需形状和尺寸的毛坯或零件的方法。金属液态成型的优点如下： 适应性广，工艺灵活性大（材料、大小、形状几乎不受限制）； 适合形状复杂的箱体、机架、阀体、泵体和缸体等； 成本较低（铸件与最终零件的形状相似、尺寸相近）。 金属液态成型的缺点是：组织疏松、晶粒粗大，...
