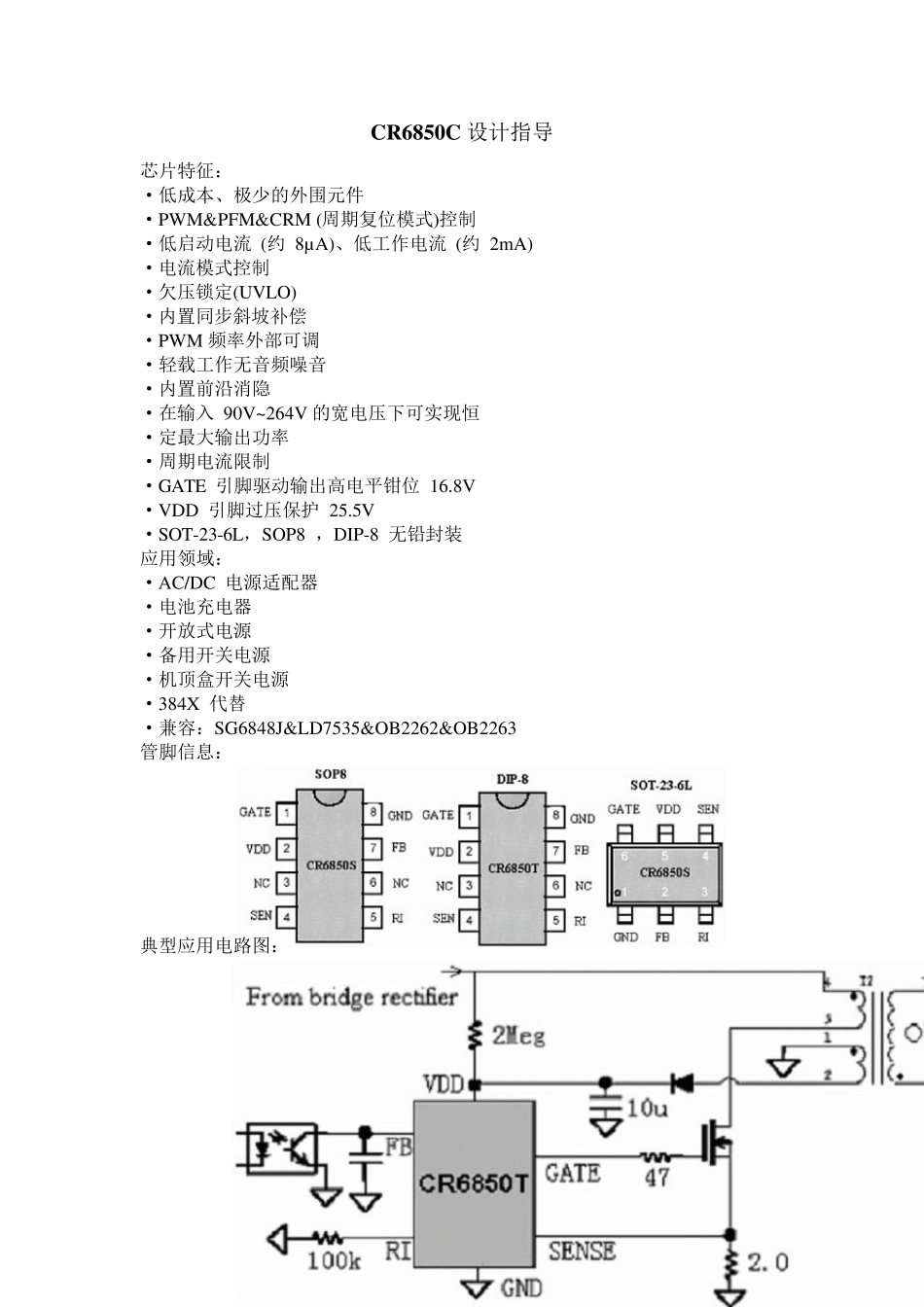

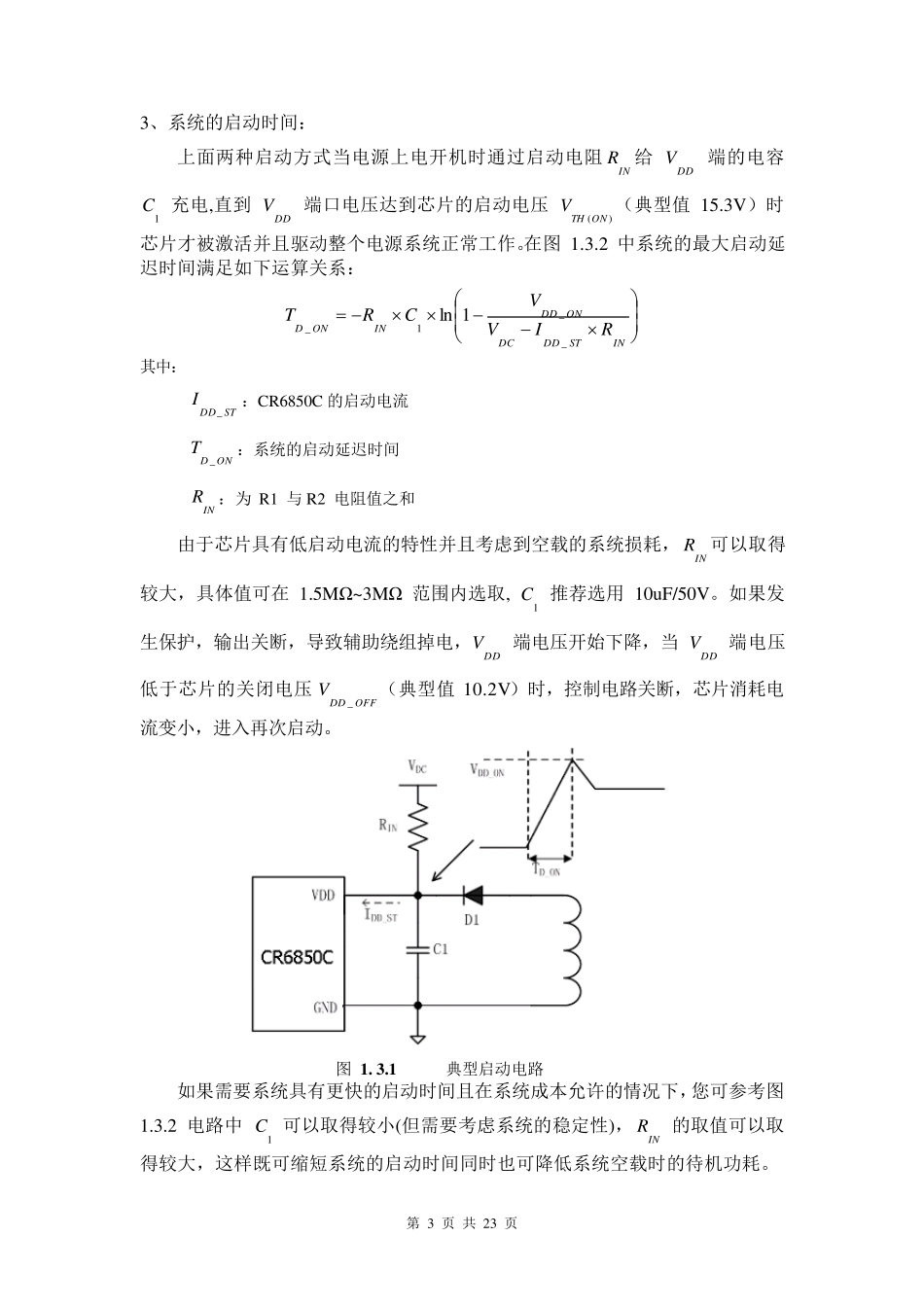

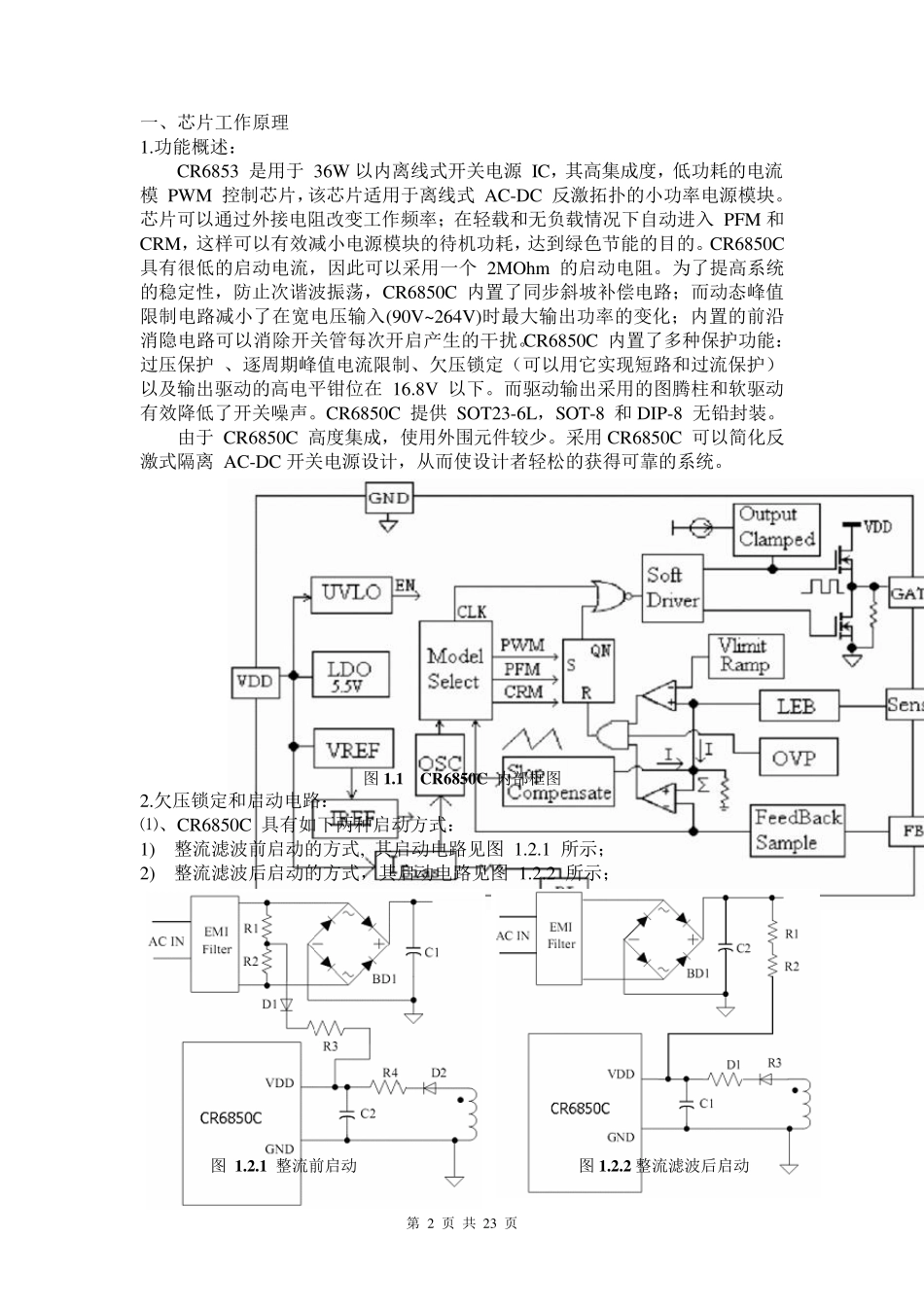

第 1 页 共 23 页 C R 6850C 设计指导 芯片特征： ·低成本、极少的外围元件 ·PWM&PFM&CRM (周期复位模式)控制 ·低启动电流 (约 8µA)、低工作电流 (约 2mA) ·电流模式控制 ·欠压锁定(UVLO) ·内置同步斜坡补偿 ·PWM 频率外部可调 ·轻载工作无音频噪音 ·内置前沿消隐 ·在输入 90V~264V 的宽电压下可实现恒 ·定最大输出功率 ·周期电流限制 ·GATE 引脚驱动输出高电平钳位 16.8V ·VDD 引脚过压保护 25.5V ·SOT-23-6L，SOP8 ，DIP-8 无铅封装 应用领域： ·AC/DC 电源适配器 ·电池充电器 ·开放式电源 ·备用开关电源 ·机顶盒开关电源 ·384X 代替 ·兼容：SG6848J&LD7535&OB2262&OB2263 管脚信息： 典型应用电路图： 第 2 页 共 23 页 一、芯片工作原理 1.功能概述： CR6853 是用于 36W 以内离线式开关电源 IC，其高集成度，低功耗的电流模 PWM 控制芯片，该芯片适用于离线式 AC-DC 反激拓扑的小功率电源模块。芯片可以通过外接电阻改变工作频率；在轻载和无负载情况下自动进入 PFM 和 CRM，这样可以有效减小电源模块的待机功耗，达到绿色节能的目的。CR6850C 具有很低的启动电流，因此可以采用一个 2MOhm 的启动电阻。为了提高系统的稳定性，防止次谐波振荡，CR6850C 内置了同步斜坡补偿电路；而动态峰值限制电路减小了在宽电压输入(90V~264V)时最大输出功率的变化；内置的前沿消隐电路可以消除开关管每次开启产生的干扰。CR6850C 内置了多种保护功能：过压保护 、逐周期峰值电流限制、欠压锁定（可以用它实现短路和过流保护）以及输出驱动的高电平钳位在 16.8V 以下。而驱动输出采用的图腾柱和软驱动有效降低了开关噪声。CR6850C 提供 SOT23-6L，SOT-8 和 DIP-8 无铅封装。 由于 CR6850C 高度集成，使用外围元件较少。采用 CR6850C 可以简化反激式隔离 AC-DC 开关电源设计，从而使设计者轻松的获得可靠的系统。 图1.1 C R 6850C 内部框图 2.欠压锁定和启动电路： ⑴、CR6850C 具有如下两种启动方式： 1) 整流滤波前启动的方式, 其启动电路见图 1.2.1 所示； 2) 整流滤波后启动的方式，其启动电路见图 1.2.2 所示； 图 1.2.1 整流前启动 图1.2.2 整流滤波后启动 第 3 页 共 23 页 3、系统的启动时间： 上面两种启动方式当电源上电开机时通过启动电阻INR给 DDV 端的电容 1C 充电,直到 DDV 端口电压...
