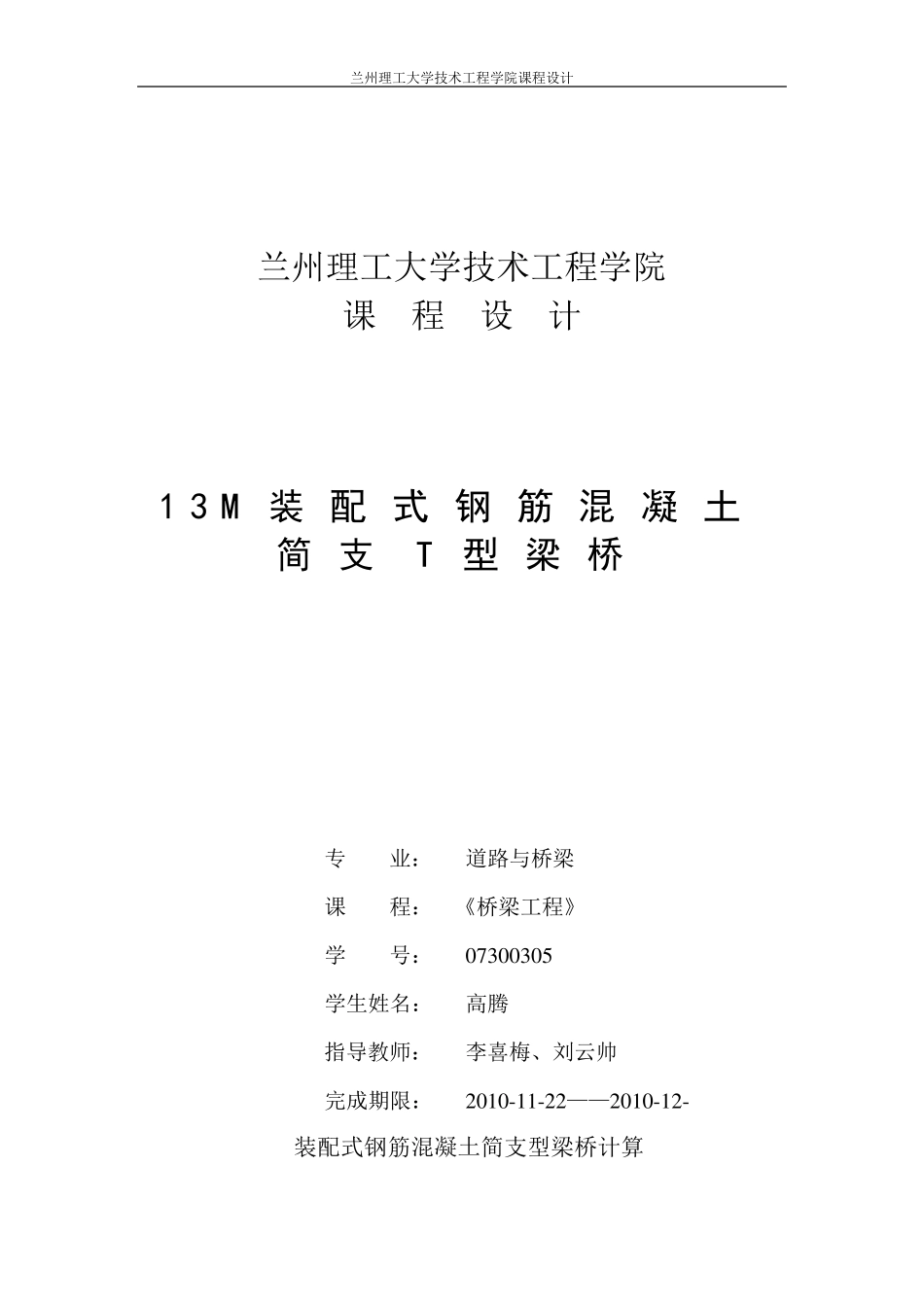

兰州理工大学技术工程学院课程设计 兰州理工大学技术工程学院 课 程 设 计 1 3 M 装配式钢筋混凝 土 简 支T 型 梁 桥 专 业： 道路与桥梁 课 程： 《桥梁工程》 学 号： 0 7 3 0 0 3 0 5 学生姓名： 高腾 指导教师： 李喜梅、刘云帅 完成期限： 2 0 1 0 -1 1 -2 2 ——2 0 1 0 -1 2 - 装配式钢筋混凝土简支型梁桥计算 兰州理工大学技术工程学院课程设计 1 题目：装配式钢筋混凝土简支T 梁桥计算 一、基本设计资料 1．跨度和桥面宽度 （1）标准跨径：13m（墩中心距）。 （2）计算跨径：12.6m。 （3）主梁全长：12.96m。 （4） 桥面宽度（桥面净空）：净-9+2×0.75m 2．技术标准 设计荷载：公路—II 级，人行道和栏杆自重线密度按照单侧 6kN/m 计算，人群荷载为 3kN/㎡。 环境标准：I 类环境。 设计安全等级：二级。 3．主要材料 （1）混凝土：混凝土简支T 形梁及横梁采用 C50 混凝土；桥面铺装上层采用 0.03m 沥青混凝土，下层为厚 0.06～0.13m 的 C30 混凝土，沥青混凝土重度按23kN/3m 计，混凝土重度按 25kN/3m 计。 （2）刚材：采用 R235 钢筋、HRB335 钢筋。 4．构造形式及截面尺寸 如图 8-1 所示，全桥共由 5 片 T 形梁组成，单片 T 形梁高为 1.4m，宽1.8m；桥上横坡为双向 2％，坡度由 C30 混凝土桥面铺装控制；设有五根横梁。 2j兰州理工大学技术工程学院课程设计 2 （五）设计依据 （1）《公路桥涵设计通用规范》（JTG D60-2004）,简称“桥规” （2）《公路钢筋混凝土及预应力混凝土桥涵设计规范》（JTG 62-2004），简称“公预规” （3）《公路工程技术标准》（JTG B01-2003） （六）参考资料 （1）结构设计原理：叶见曙 ，人民交通出版社 （2）桥梁工程：姚玲森，人民交通出版社 （3）公路桥梁设计手册《梁桥》（上、下册）人民交通出版社 （4）桥梁计算示例丛书《混凝土简支梁（板）桥》（第三版）易建国主编。人民交通出版社； （5）《钢筋混凝土及预应力混凝土简支梁结构设计》闫志刚主编，机械工业出版社。 二、 主梁的计算 1、 主梁的荷载横向分布系数 1．跨中荷载横向分布系数（按 G-M 法） 承重机构的宽跨比为：B/L=12/12.6=0.95 （1）主梁的抗弯及抗扭惯矩 Ix 和 ITX 1）求主梁截面的重心位置 (图 2)xa 翼缘板厚按平均厚度计算，其平均板厚度为： h1=1/2(10+16)=13cm 则 1 81 3 ...
