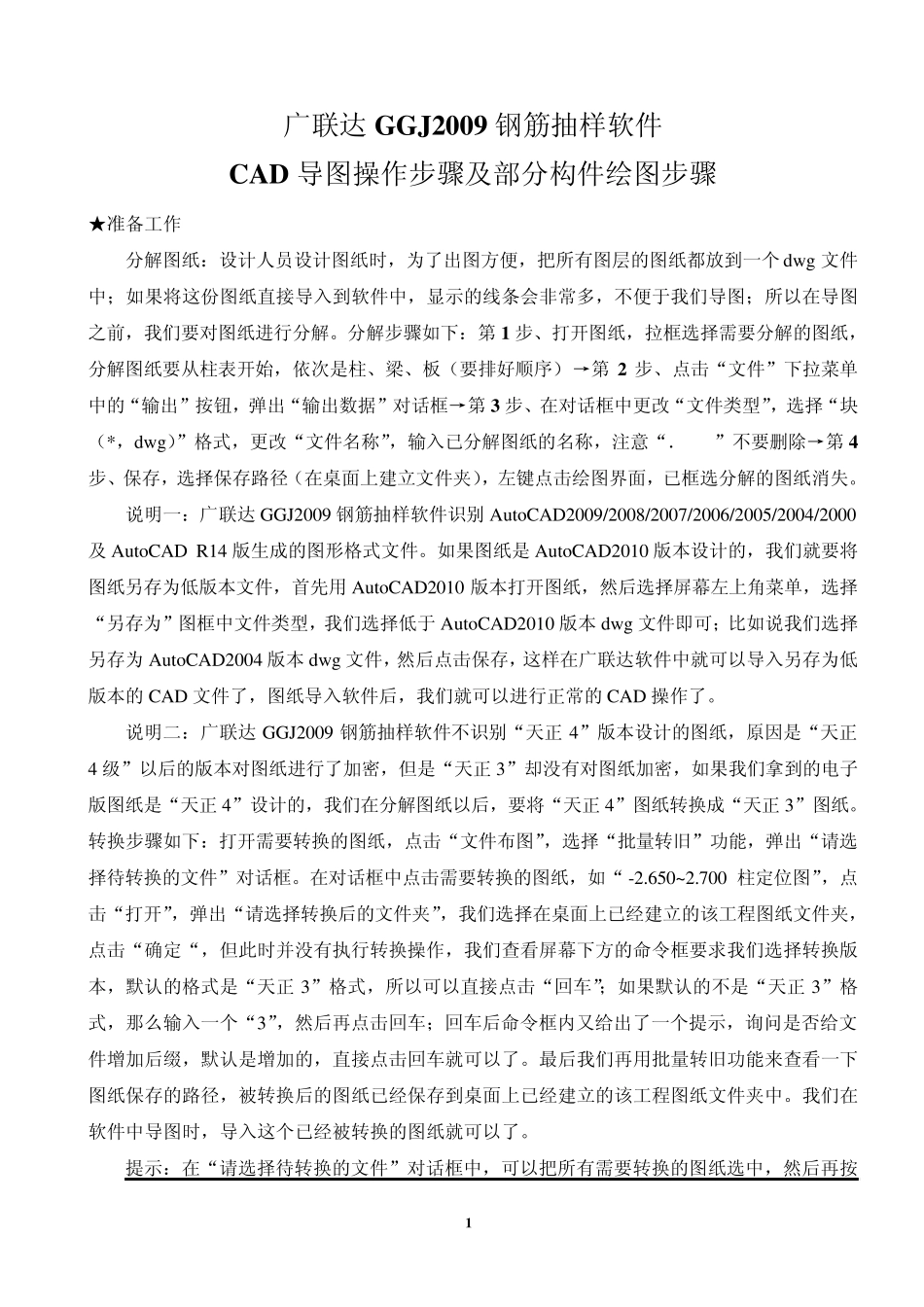

1 广联达GGJ2009 钢筋抽样软件 CAD 导图操作步骤及部分构件绘图步骤 ★准备工作 分解图纸：设计人员设计图纸时，为了出图方便，把所有图层的图纸都放到一个dwg 文件中；如果将这份图纸直接导入到软件中，显示的线条会非常多，不便于我们导图；所以在导图之前，我们要对图纸进行分解。分解步骤如下：第1 步、打开图纸，拉框选择需要分解的图纸，分解图纸要从柱表开始，依次是柱、梁、板（要排好顺序）→第2 步、点击“文件”下拉菜单中的“输出”按钮，弹出“输出数据”对话框→第3 步、在对话框中更改“文件类型”，选择“块（*，dwg）”格式，更改“文件名称”，输入已分解图纸的名称，注意“．Dwg”不要删除→第4步、保存，选择保存路径（在桌面上建立文件夹），左键点击绘图界面，已框选分解的图纸消失。 说明一：广联达GGJ2009 钢筋抽样软件识别 AutoCAD2009/2008/2007/2006/2005/2004/2000及AutoCAD R14 版生成的图形格式文件。如果图纸是AutoCAD2010 版本设计的，我们就要将图纸另存为低版本文件，首先用 AutoCAD2010 版本打开图纸，然后选择屏幕左上角菜单，选择“另存为”图框中文件类型，我们选择低于AutoCAD2010 版本 dwg 文件即可；比如说我们选择另存为AutoCAD2004 版本 dwg 文件，然后点击保存，这样在广联达软件中就可以导入另存为低版本的CAD 文件了，图纸导入软件后，我们就可以进行正常的CAD 操作了。 说明二：广联达GGJ2009 钢筋抽样软件不识别“天正 4”版本设计的图纸，原因是“天正4 级”以后的版本对图纸进行了加密，但是“天正 3”却没有对图纸加密，如果我们拿到的电子版图纸是“天正 4”设计的，我们在分解图纸以后，要将“天正 4”图纸转换成“天正 3”图纸。 转换步骤如下：打开需要转换的图纸，点击“文件布图”，选择“批量转旧”功能，弹出“请选择待转换的文件”对话框。在对话框中点击需要转换的图纸，如“ -2.650~2.700 柱定位图”，点击“打开”，弹出“请选择转换后的文件夹”，我们选择在桌面上已经建立的该工程图纸文件夹，点击“确定“，但此时并没有执行转换操作，我们查看屏幕下方的命令框要求我们选择转换版本，默认的格式是“天正 3”格式，所以可以直接点击“回车”；如果默认的不是“天正 3”格式，那么输入一个“3”，然后再点击回车；回车后命令框内又给出了一个提示，询问是否给文件增加后缀，默认是增加的，直接点击回车就可以了。最后我们再用批量转旧功...
