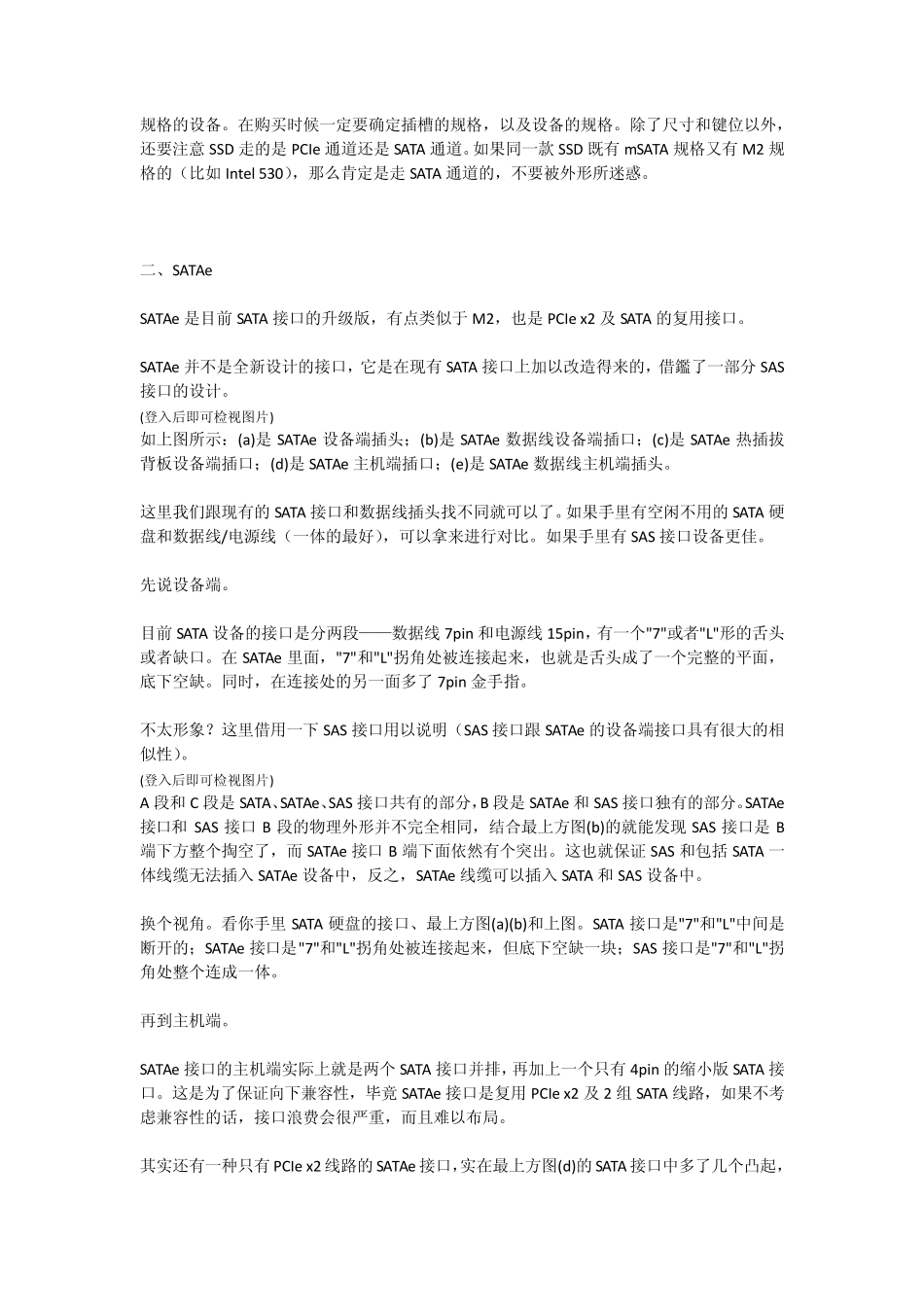

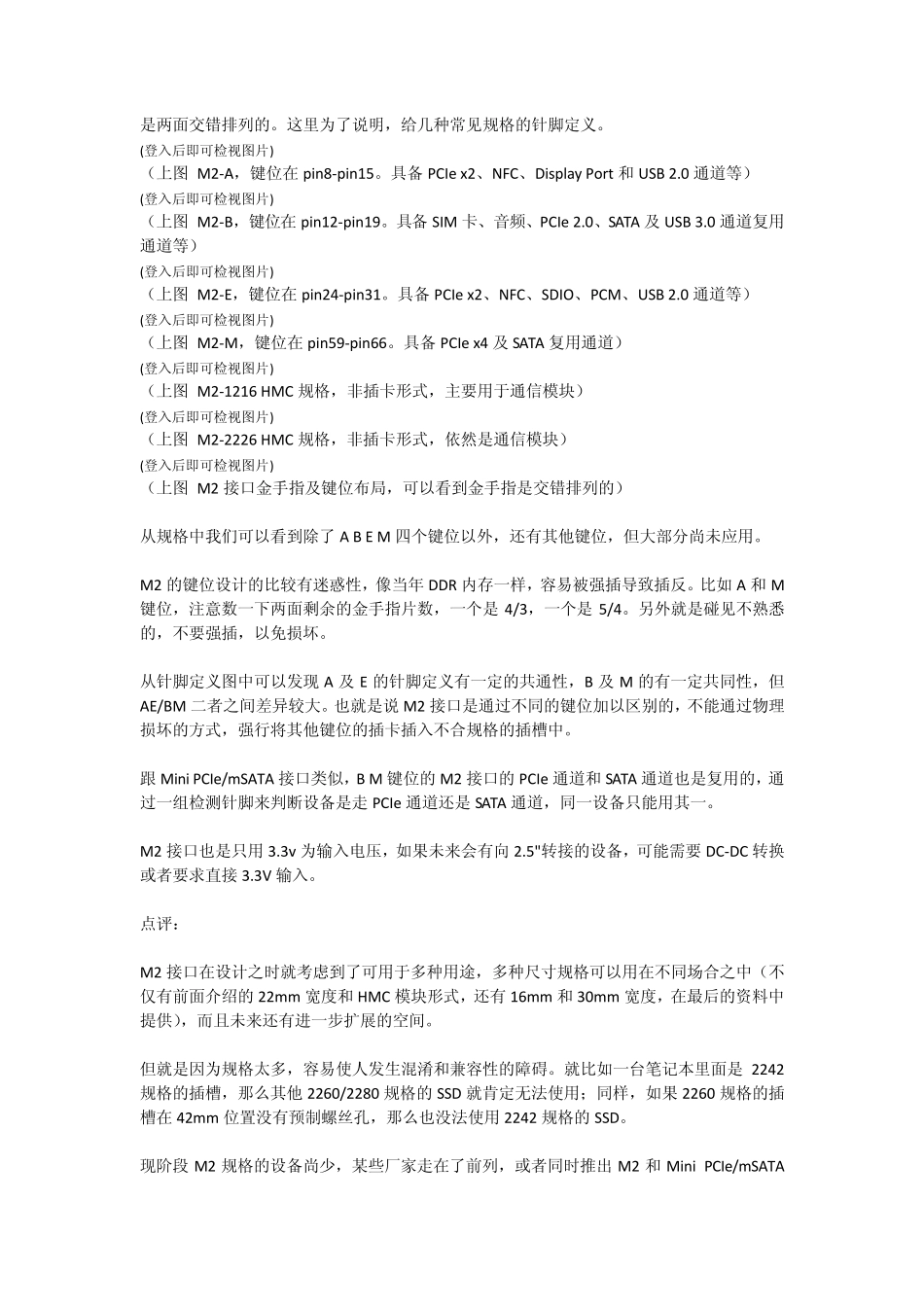

NGFF M.2 及SATA Express 基础知识入门 NGFF M.2（以下下简称M2）和SATA Express（以下下简称SATAe）是用以替代当前Mini PCI-Express（以下下简称MIni PCIe）/mSATA 和SATA 的新一代接口。 M2 接口和SATAe 接口已经可以在部分新款笔记本电脑和Intel 9 系列主板上见到了，因为易与现有的接口相混淆，在这里做一个简单介绍。 一、M2 M2 是目前常见于无线网卡、3G 网卡和部分小型 SSD 的Mini PCIe/mSATA 的替代升级版，具备小尺寸、低高度、集成度更高的优势。 M2 接口、板卡因尺寸规格（长宽高）和键位（Key）不同，分为多种规格。下面引用链接器制造商 TE 的一篇 PDF，简单说明。（参考资料都在帖子最后提供下载） (登入后即可检视图片) 比如举例中的2242-D2-B-M，是一个宽度 22mm 长度 42mm 双面各高 1.35mm B+M 键位的M2 插卡，这块插卡应当是一块 SSD，具备 PCIe x2 及SATA 接口（当然任何 M2 设备只能用其中一种接口，具体使用哪个接口由主控决定）。 (登入后即可检视图片) （上图中右侧这个便是2242-D2-B-M 规格的SSD，与左侧 mSATA 规格的SSD 做对比） (登入后即可检视图片) （上图是2280-D2-M 规格的三星 XP941 SSD） (登入后即可检视图片) （上图分别是Mini PCIe 半高规格和M2 2230-S3-A-E 规格的Intel 7260 无线网卡） (登入后即可检视图片) （上图是华硕 Z97 Deluxe，可以看到PCH 散热器下方靠近 SATAe 端口旁边有一个M2 M 键插槽，可以支持 M2 2260 和2280 两种规格的SSD） 通过上面的例子可以看出 M2 插卡、插槽的用途可以通过键位来区分。同时，每种规格中也包含多组数据/信号通道，供不同用途使用。跟 Mini PCIe/mSATA 一样，M2 接口的金手指也是两面交错排列的。这里为了说明，给几种常见规格的针脚定义。 (登入后即可检视图片) （上图 M2-A，键位在pin8-pin15。具备PCIe x2、NFC、Display Port 和 USB 2.0 通道等） (登入后即可检视图片) （上图 M2-B，键位在pin12-pin19。具备SIM 卡、音频、PCIe 2.0、SATA 及 USB 3.0 通道复用通道等） (登入后即可检视图片) （上图 M2-E，键位在pin24-pin31。具备PCIe x2、NFC、SDIO、PCM、USB 2.0 通道等） (登入后即可检视图片) （上图 M2-M，键位在pin59-pin66。具备PCIe x4 及 SATA 复用通道） (登入后即可检视图片) （上图 M2-1216 HMC 规格，非插卡形式，主要...
