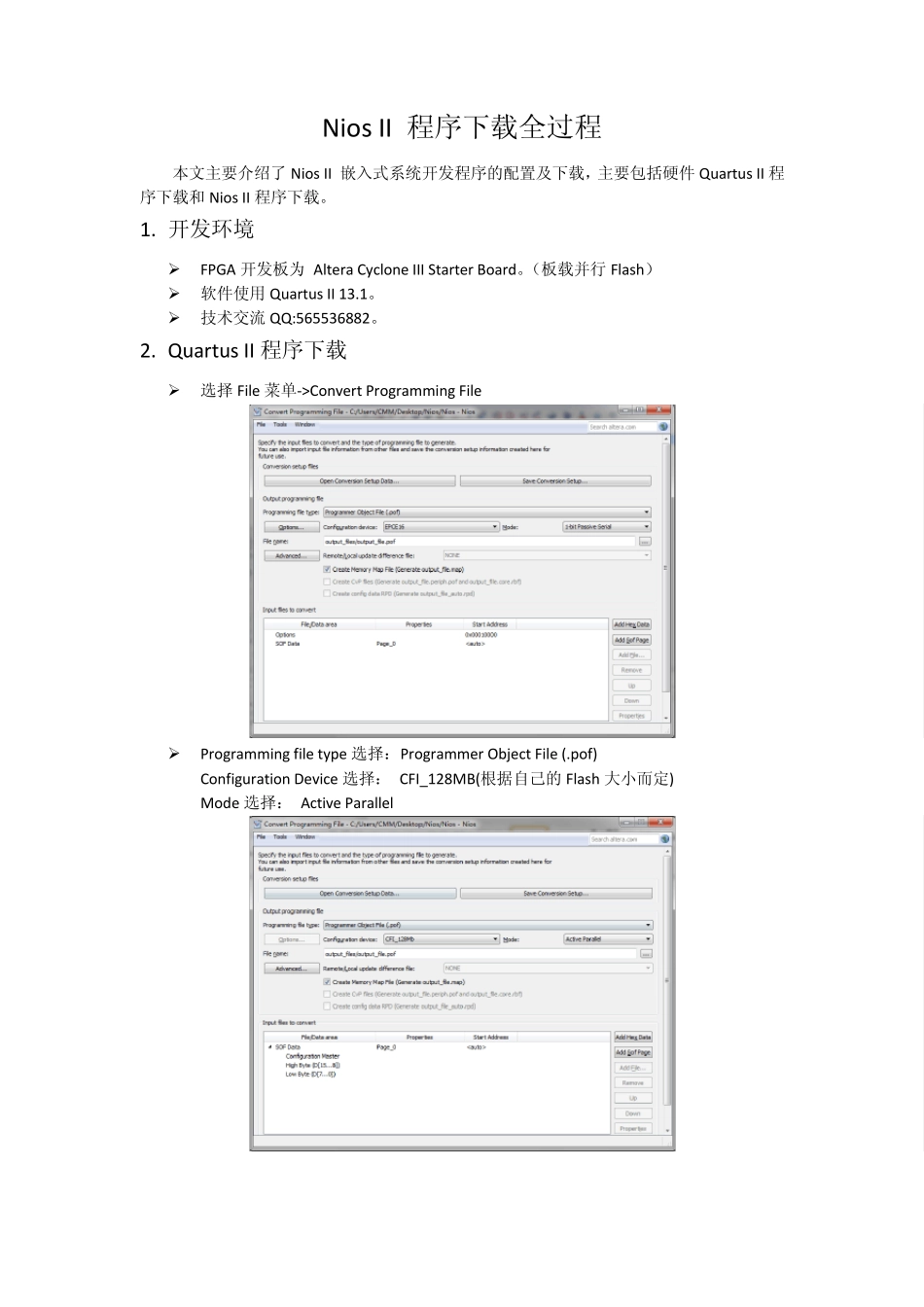

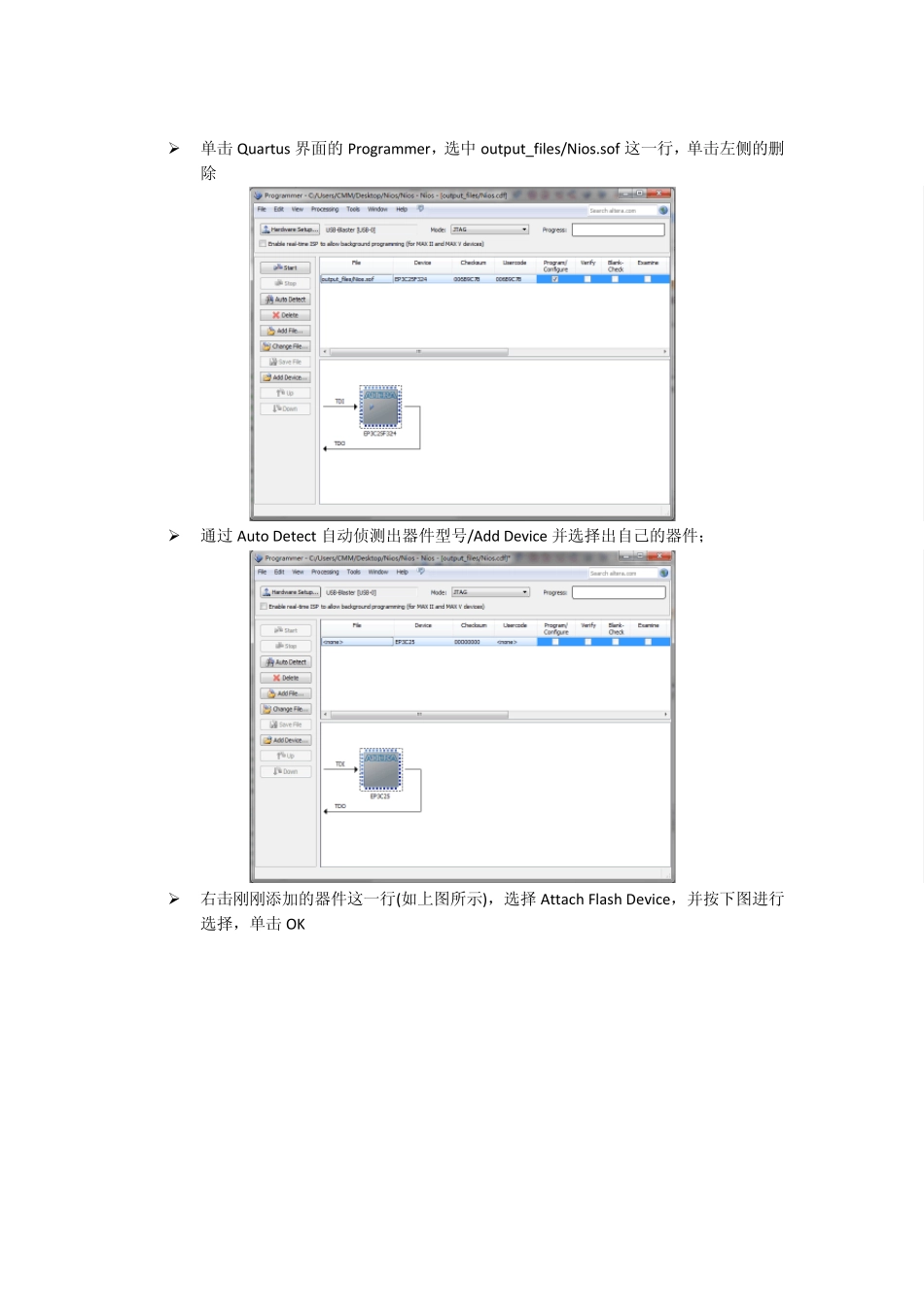

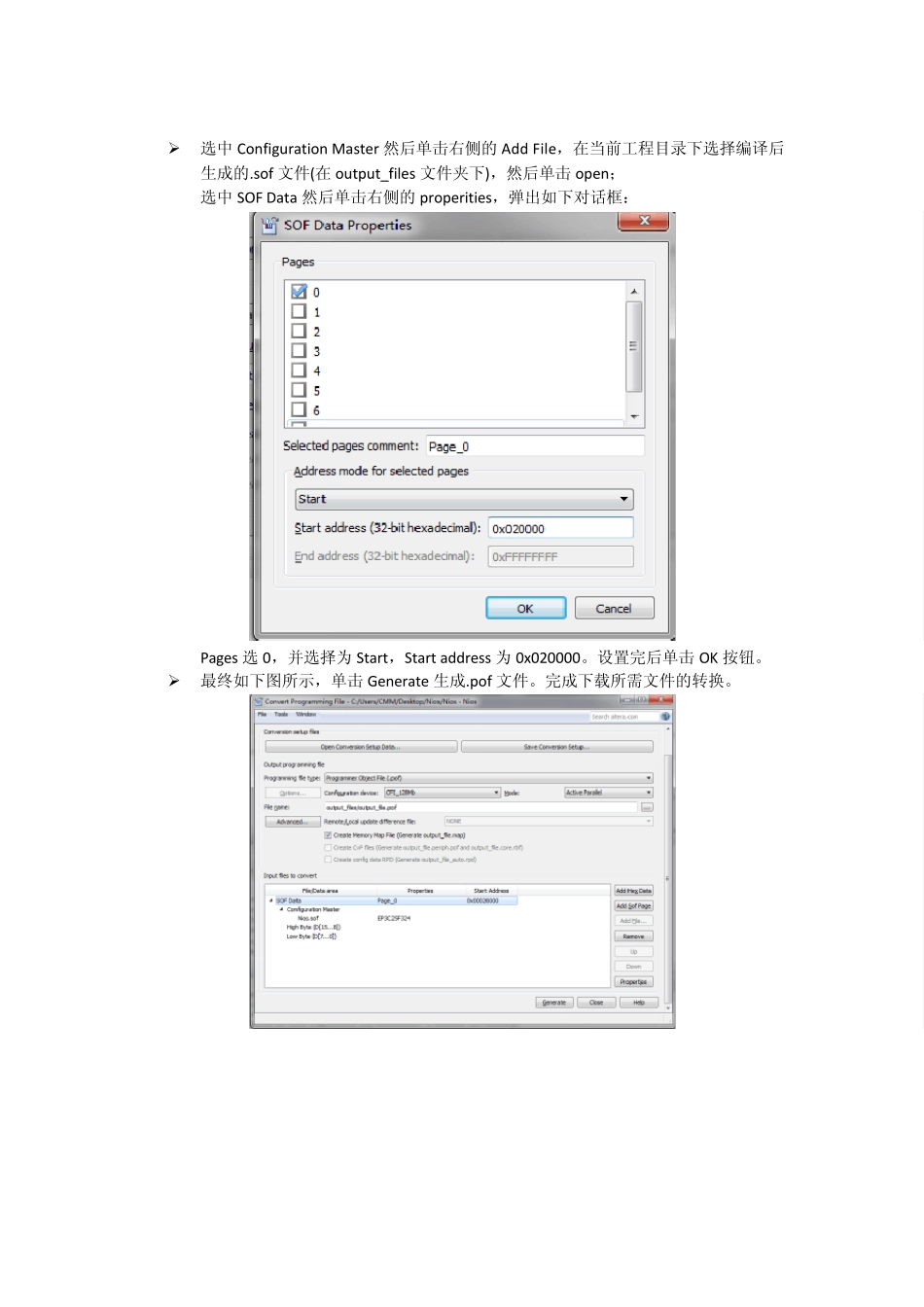

Nios II 程序下载全过程 本文主要介绍了Nios II 嵌入式系统开发程序的配置及下载，主要包括硬件Quartus II 程序下载和Nios II 程序下载。 1. 开发环境  FPGA 开发板为 Altera Cyclone III Starter Board。（板载并行 Flash）  软件使用 Quartus II 13.1。  技术交流 QQ:565536882。 2. Quartus II 程序下载  选择 File 菜单->Convert Programming File  Programming file type 选择：Programmer Object File (.pof) Configuration Device 选择： CFI_128MB(根据自己的Flash 大小而定) Mode 选择： Active Parallel  选中Configuration Master 然后单击右侧的Add File，在当前工程目录下选择编译后生成的.sof 文件(在output_files 文件夹下)，然后单击open； 选中SOF Data 然后单击右侧的properities，弹出如下对话框： Pages 选0，并选择为Start，Start address 为0x020000。设置完后单击OK 按钮。  最终如下图所示，单击Generate 生成.pof 文件。完成下载所需文件的转换。  单击Quartus 界面的Programmer，选中output_files/Nios.sof 这一行，单击左侧的删除  通过 Auto Detect 自动侦测出器件型号/Add Device 并选择出自己的器件；  右击刚刚添加的器件这一行(如上图所示)，选择 Attach Flash Device，并按下图进行选择，单击OK  右击刚刚添加的Flash 器件这一行，选择Change File，在弹出的对话框中选择之前生成的.pof 文件。并将下图红框中的选项勾上。  单击Start 按钮，启动下载。下载完成后需对开发板重新启动/配置下，便实现 Qu artu s程序的Flash 下载。 3. Nios II 程序下载 完成Nios II程序下载，需先完成上述的Quartus 程序下载，否则在Nios II下无法找到JTAG。  选择 Nios II 菜单->Flash Programmer,此时需确保下图红框处能显示下载器的连接。  选择上述对话框中的File 菜单->new  单击上图中的红框处，选择本软件工程中的.bsp 文件，然后单击上图中的OK。  单击下图中的红框处的Add  在弹出的对话框中将File of type 改为Nios II ELF File，并选择本软件工程下的.elf 文件  完成上述步骤后其界面如下图所示，单击Start 开始下载。下载完成后重启开发板，便能实现您的程序从 Flash 启动。
