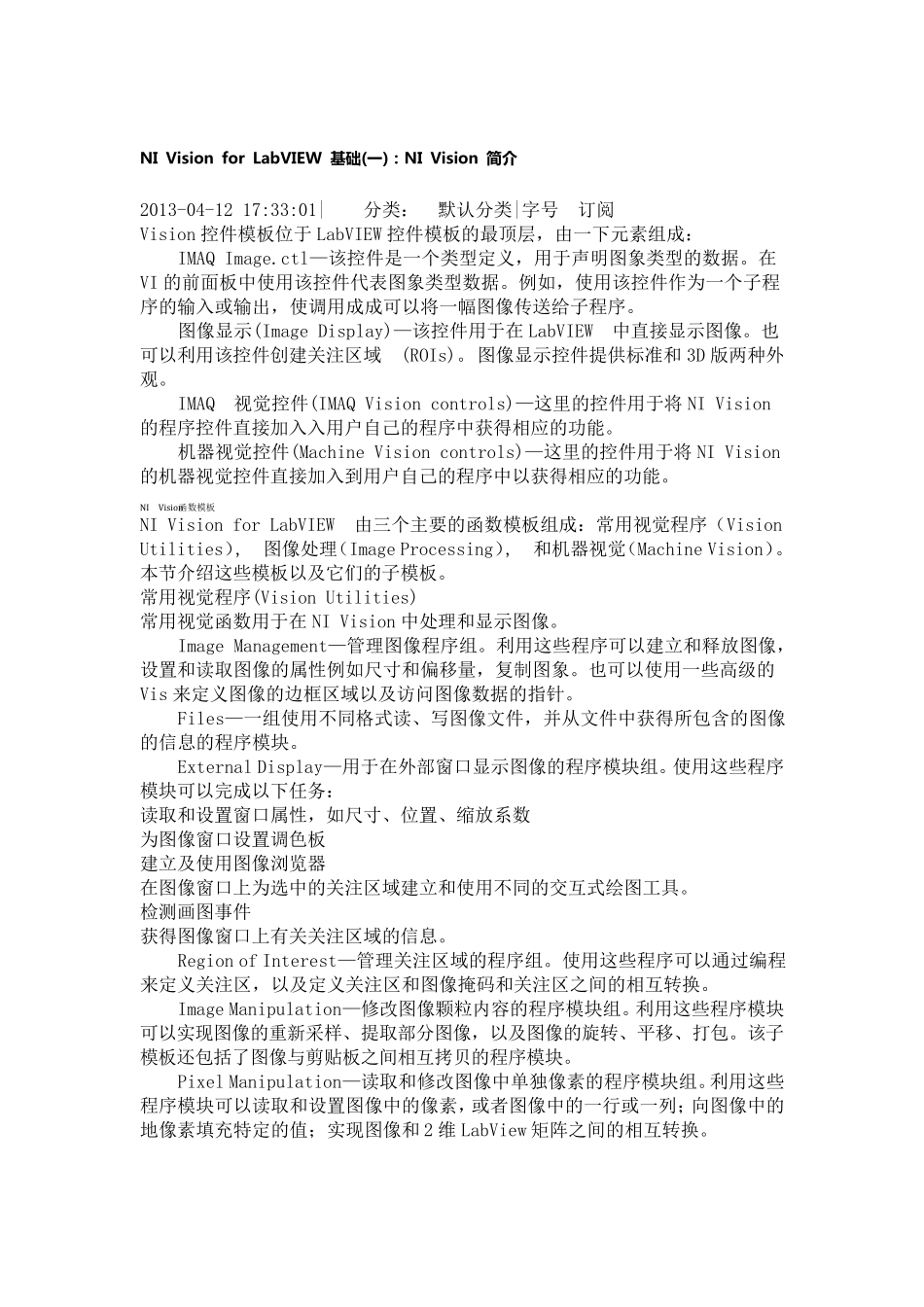

NI Vision for LabVIEW 基 础 (一)：NI Vision 简介 2013-04-12 17:33:01| 分类： 默认分类|字号 订阅 Vision 控件模板位于LabVIEW 控件模板的最顶层，由一下元素组成： IMAQ Image.ctl—该控件是一个类型定义，用于声明图象类型的数据。在VI 的前面板中使用该控件代表图象类型数据。例如，使用该控件作为一个子程序的输入或输出，使调用成成可以将一幅图像传送给子程序。 图像显示(Image Display)—该控件用于在 LabVIEW 中直接显示图像。也可以利用该控件创建关注区域 (ROIs)。 图像显示控件提供标准和 3D 版两种外观。 IMAQ 视觉控件(IMAQ Vision controls)—这里的控件用于将 NI Vision的程序控件直接加入入用户自己的程序中获得相应的功能。 机器视觉控件(Machine Vision controls)—这里的控件用于将 NI Vision的机器视觉控件直接加入到用户自己的程序中以获得相应的功能。 NI Vision 函数模板 NI Vision for LabVIEW 由三个主要的函数模板组成：常用视觉程序（Vision Utilities）, 图像处理（Image Processing）, 和机器视觉（Machine Vision）。 本节介绍这些模板以及它们的子模板。 常用视觉程序(Vision Utilities) 常用视觉函数用于在 NI Vision 中处理和显示图像。 Image Management—管理图像程序组。利用这些程序可以建立和释放图像，设置和读取图像的属性例如尺寸和偏移量，复制图象。也可以使用一些高级的Vis 来定义图像的边框区域以及访问图像数据的指针。 Files—一组使用不同格式读、写图像文件，并从文件中获得所 包 含 的图像的信 息 的程序模块 。 External Display—用于在外部 窗 口 显示图像的程序模块 组。使用这些程序模块 可以完 成以下任 务 ： 读取和设置窗 口 属性，如尺寸、位置、缩 放系 数 为图像窗 口 设置调色 板 建立及使用图像浏 览 器 在图像窗 口 上 为选 中的关注区域建立和使用不同的交 互 式绘 图工 具 。 检 测 画 图事 件 获得图像窗 口 上 有 关关注区域的信 息 。 Region of Interest—管理关注区域的程序组。使用这些程序可以通 过 编 程来定义关注区，以及定义关注区和图像掩 码 和关注区之 间 的相互 转 换 。 Image Manipulation—修 改 图像颗 粒 内 容 的程序模块 组。利用这些程序模块可以实 现 图像的重 新 采 样 、提取部 分图像，以及图...
