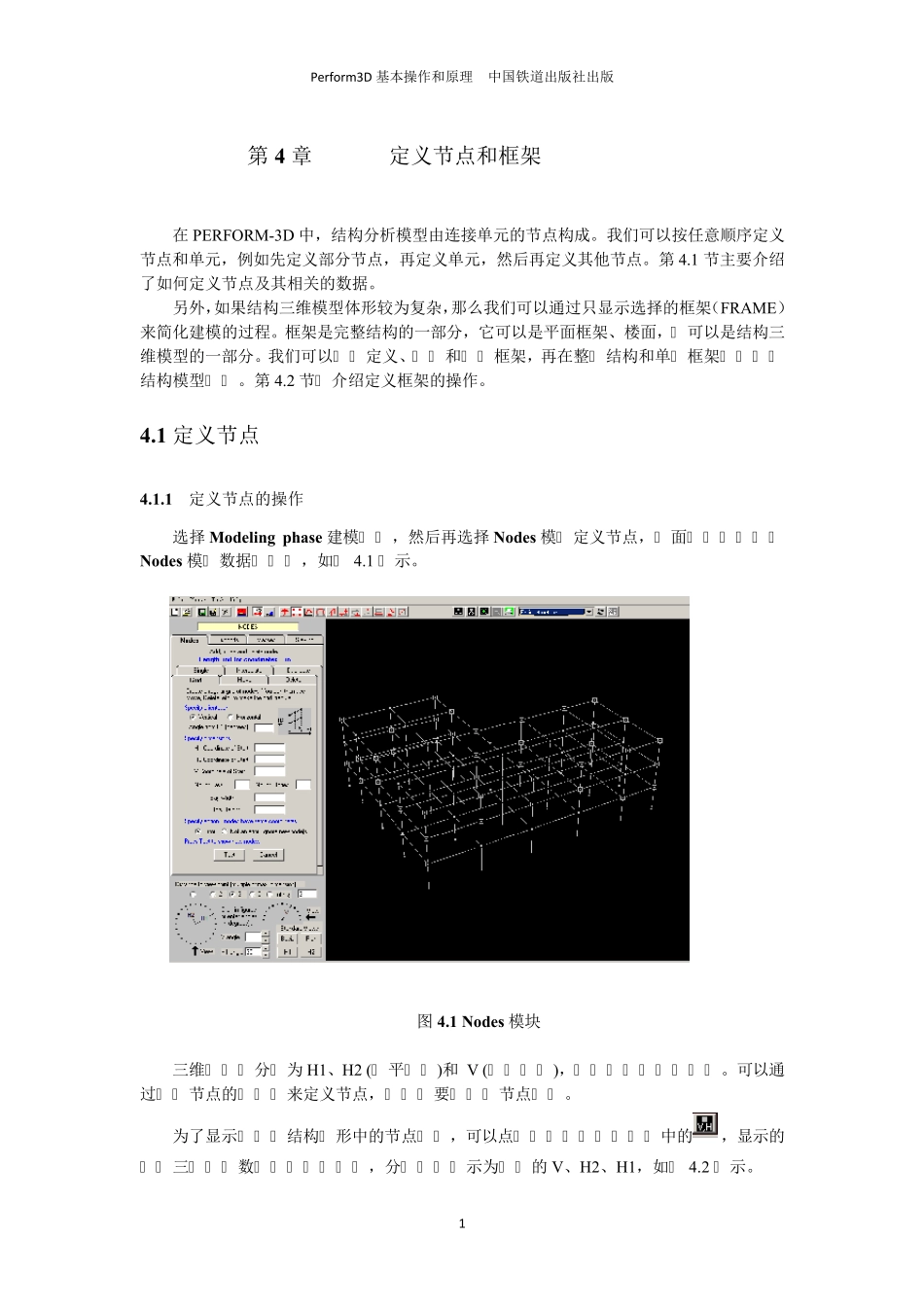

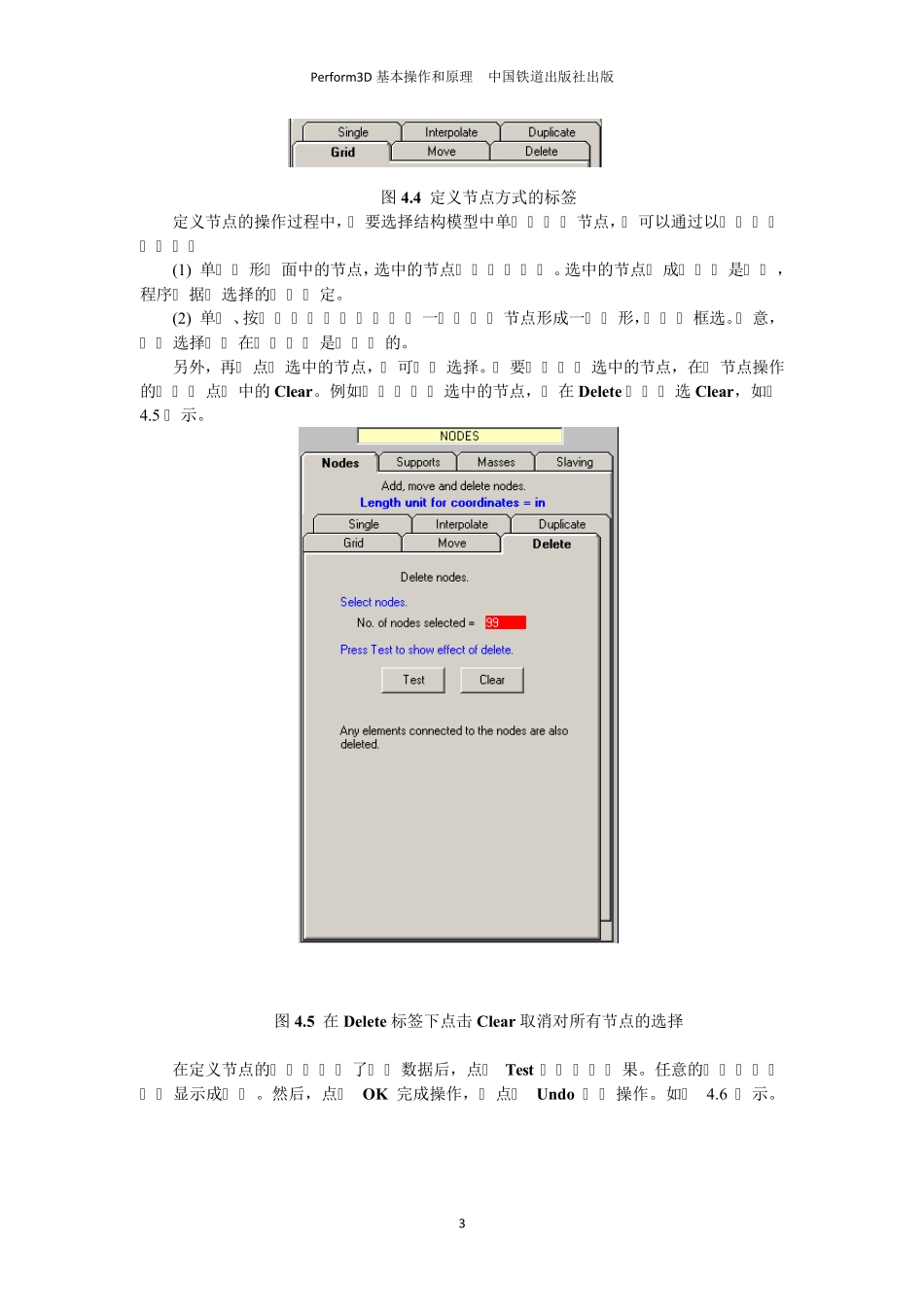

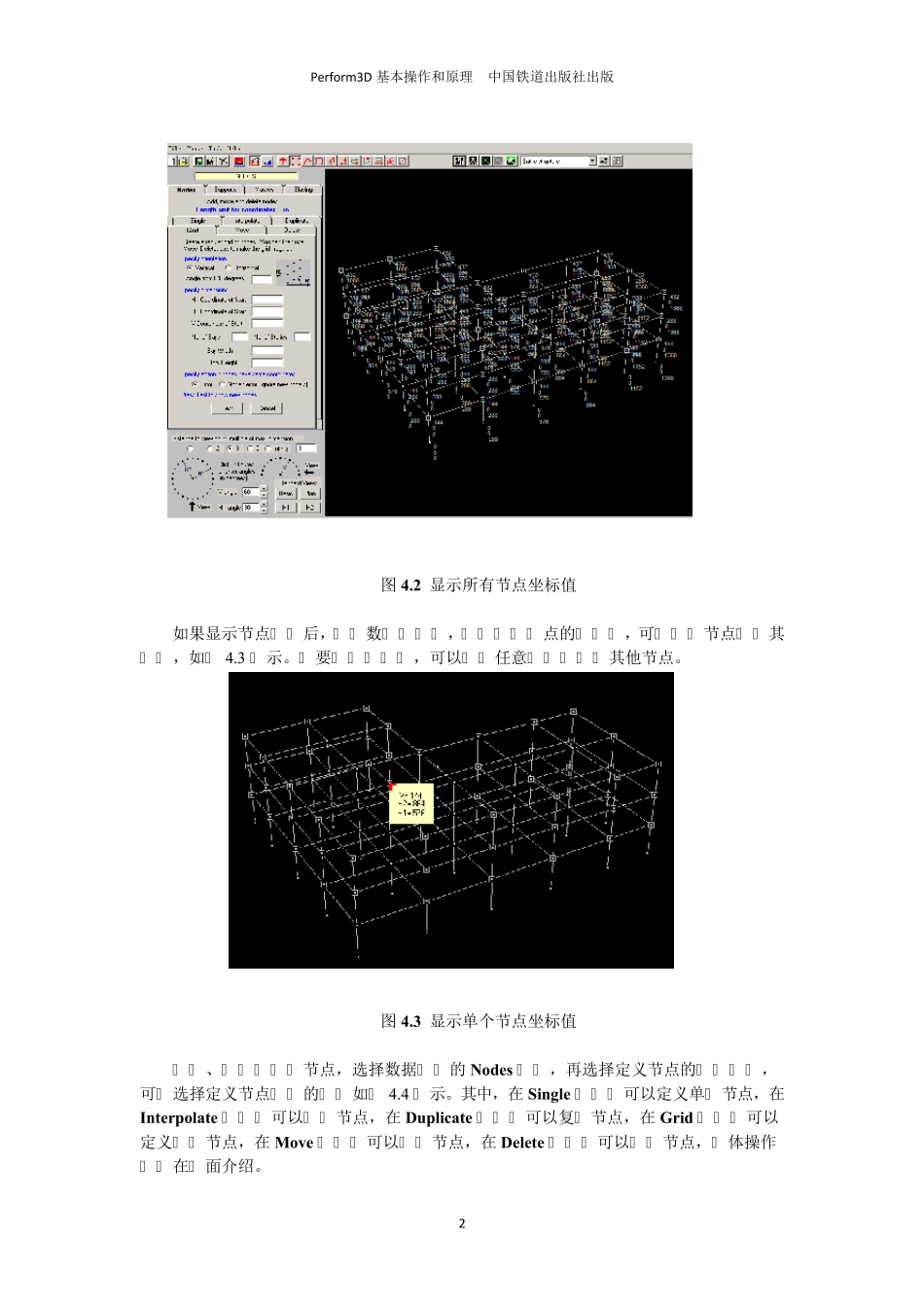

Perform3D 基本操作和原理 中国铁道出版社出版 1 第 4 章 定义节点和框架 在 PERFORM-3D 中，结构分析模型由连接单元的节点构成。我们可以按任意顺序定义节点和单元，例如先定义部分节点，再定义单元，然后再定义其他节点。第 4.1 节主要介绍了如何定义节点及其相关的数据。 另外，如果结构三维模型体形较为复杂，那么我们可以通过只显示选择的框架（FRAME）来简化建模的过程。框架是完整结构的一部分，它可以是平面框架、楼面，也可以是结构三维模型的一部分。我们可以快速定义、修改和删掉框架，再在整个结构和单个框架之间切换结构模型视图。第 4.2 节将介绍定义框架的操作。 4.1 定义节点 4.1.1 定义节点的操作 选择 Modeling phase 建模阶段，然后再选择 Nodes模块定义节点，界面窗口左边出现Nodes模块数据输入栏，如图 4.1 所示。 图 4.1 Nodes模块 三维坐标轴分别为 H1、H2 (水平方向)和 V (竖直向上)，符合右手坐标系法则。可以通过输入节点的坐标值来定义节点，且不需要给这些节点编号。 为了显示或隐藏结构图形中的节点坐标，可以点击窗口右上方工具栏中的，显示的每组三个坐标数值从上到下排列，分别对应表示为坐标的 V、H2、H1，如图 4.2 所示。 Perform3D 基本操作和原理 中国铁道出版社出版 2 图 4.2 显示所有节点坐标值 如果显示节点坐标后，坐标数值很拥挤，不便查看某点的坐标时，可右击该节点查看其坐标，如图 4.3 所示。若要隐藏坐标值，可以左击任意地方或右击其他节点。 图 4.3 显示单个节点坐标值 增加、移动或删除节点，选择数据窗口的 Nodes 标签，再选择定义节点的不同方式，可供选择定义节点方式的标签如图 4.4 所示。其中，在 Single 标签下可以定义单个节点，在Interpolate 标签下可以插入节点，在 Duplicate 标签下可以复制节点，在 Grid 标签下可以定义网格节点，在 Move 标签下可以移动节点，在 Delete 标签下可以删除节点，具体操作将会在下面介绍。 Perform3D 基本操作和原理 中国铁道出版社出版 3 图 4.4 定义节点方式的标签 定义节点的操作过程中，需要选择结构模型中单个或多个节点，这可以通过以下两种方式实现： (1) 单击图形界面中的节点，选中的节点将会改变颜色。选中的节点变成绿色还是红色，程序根据所选择的方法而定。 (2) 单击、按住鼠标左键并拖动围住一个或多个节点形成一个矩形，即窗口框选。注意，这种选择方法...
