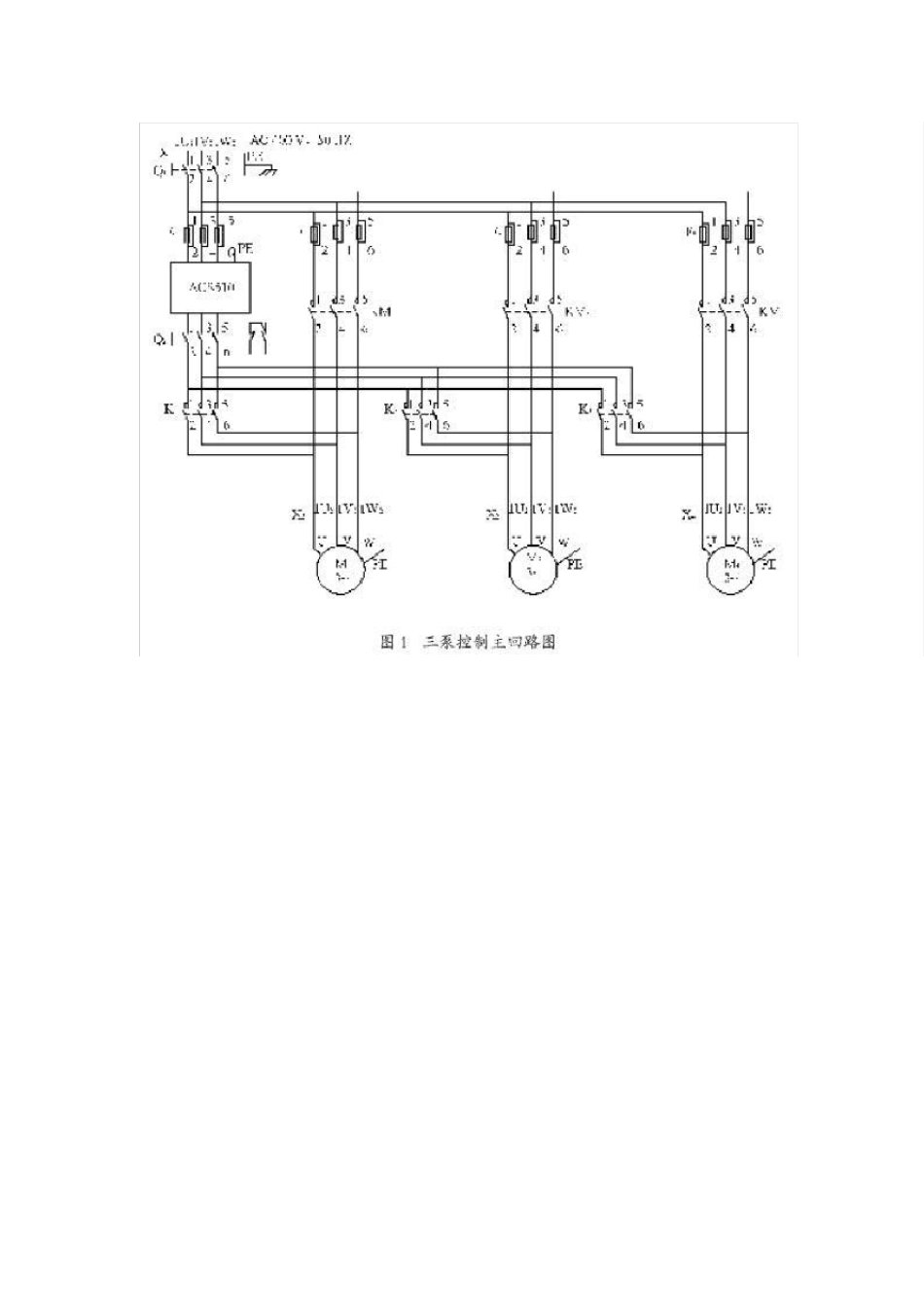

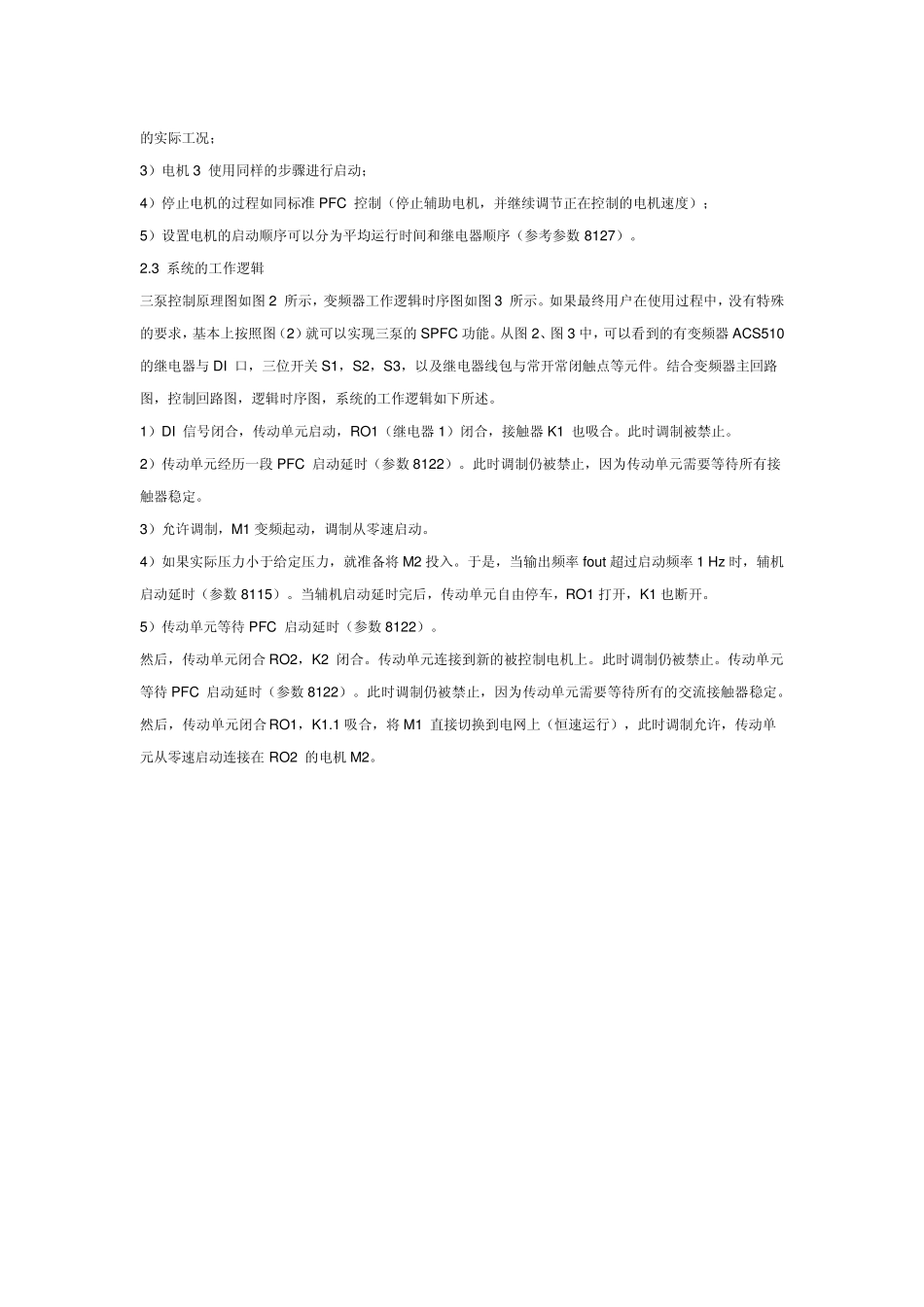

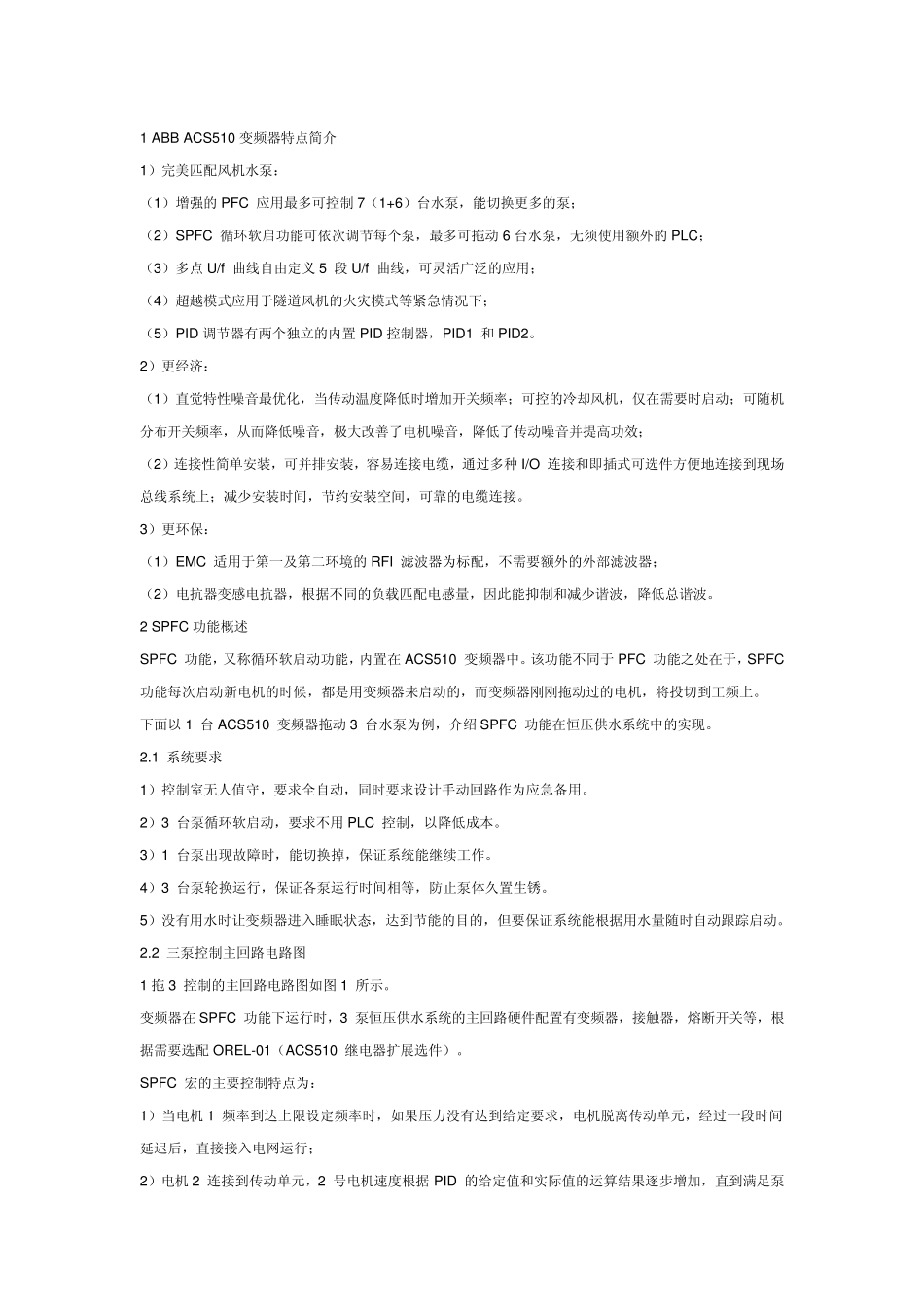

1 ABB ACS510 变频器特点简介 1）完美匹配风机水泵： （1）增强的PFC 应用最多可控制7（1+6）台水泵，能切换更多的泵； （2）SPFC 循环软启功能可依次调节每个泵，最多可拖动6 台水泵，无须使用额外的PLC； （3）多点U/f 曲线自由定义5 段U/f 曲线，可灵活广泛的应用； （4）超越模式应用于隧道风机的火灾模式等紧急情况下； （5）PID 调节器有两个独立的内置PID 控制器，PID1 和PID2。 2）更经济： （1）直觉特性噪音最优化，当传动温度降低时增加开关频率；可控的冷却风机，仅在需要时启动；可随机分布开关频率，从而降低噪音，极大改善了电机噪音，降低了传动噪音并提高功效； （2）连接性简单安装，可并排安装，容易连接电缆，通过多种 I/O 连接和即插式可选件方便地连接到现场总线系统上；减少安装时间，节约安装空间，可靠的电缆连接。 3）更环保： （1）EMC 适用于第一及第二环境的RFI 滤波器为标配，不需要额外的外部滤波器； （2）电抗器变感电抗器，根据不同的负载匹配电感量，因此能抑制和减少谐波，降低总谐波。 2 SPFC 功能概述 SPFC 功能，又称循环软启动功能，内置在 ACS510 变频器中。该功能不同于PFC 功能之处在于，SPFC 功能每次启动新电机的时候，都是用变频器来启动的，而变频器刚刚拖动过的电机，将投切到工频上。 下面以 1 台ACS510 变频器拖动3 台水泵为例，介绍 SPFC 功能在恒压供水系统中的实现。 2.1 系统要求 1）控制室无人值守，要求全自动，同时要求设计手动回路作为应急备用。 2）3 台泵循环软启动，要求不用PLC 控制，以降低成本。 3）1 台泵出现故障时，能切换掉，保证系统能继续工作。 4）3 台泵轮换运行，保证各泵运行时间相等，防止泵体久置生锈。 5）没有用水时让变频器进入睡眠状态，达到节能的目的，但要保证系统能根据用水量随时自动跟踪启动。 2.2 三泵控制主回路电路图 1 拖3 控制的主回路电路图如图 1 所示。 变频器在 SPFC 功能下运行时，3 泵恒压供水系统的主回路硬件配置有变频器，接触器，熔断开关等，根据需要选配OREL-01（ACS510 继电器扩展选件）。 SPFC 宏的主要控制特点为： 1）当电机1 频率到达上限设定频率时，如果压力没有达到给定要求，电机脱离传动单元，经过一段时间延迟后，直接接入电网运行； 2）电机2 连接到传动单元，2 号电机速度根据 PID 的给定值和实际值的运算结果逐步增加，直到满足泵的实际工况...
