变频恒压供水一拖二PLC程序解析

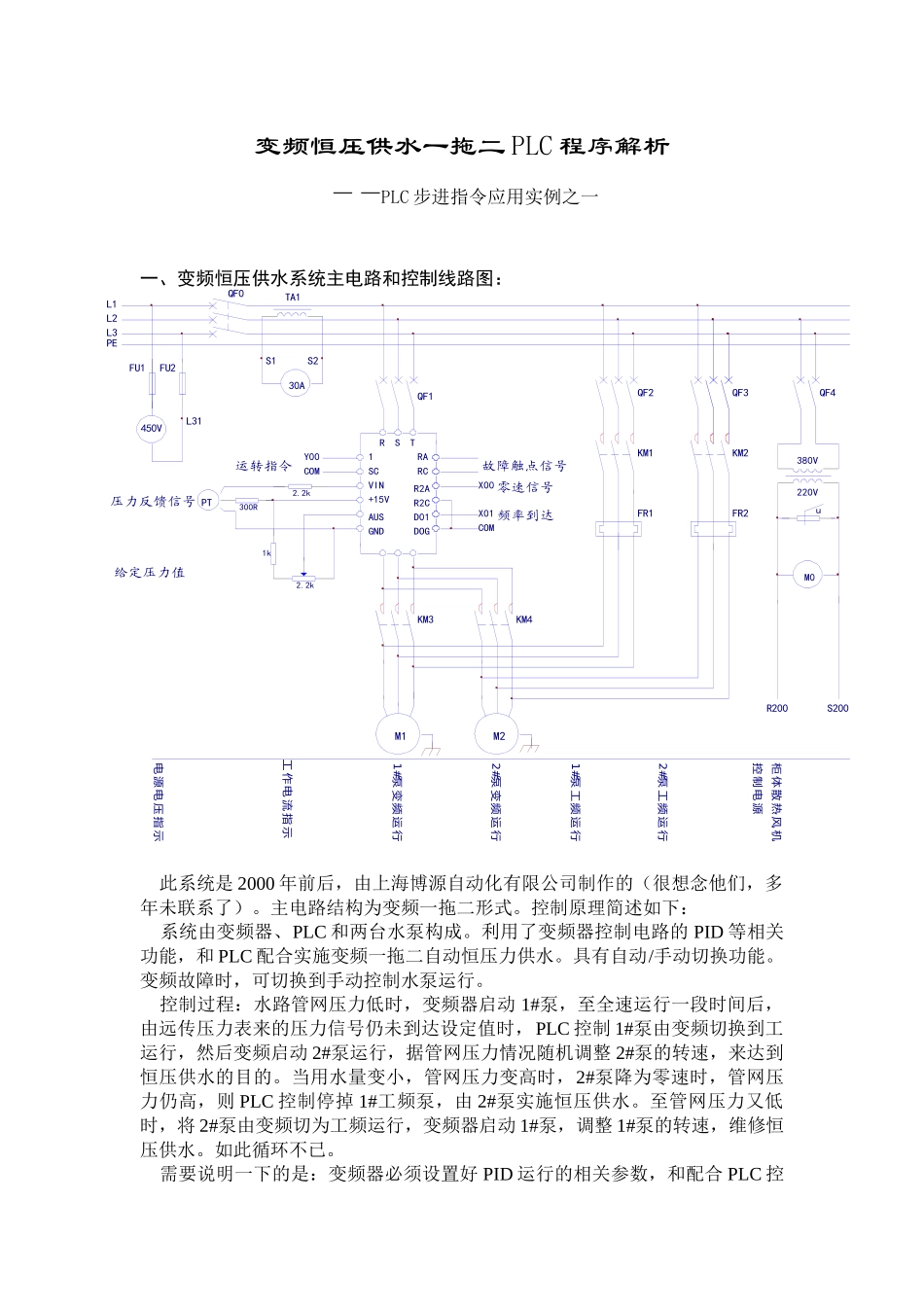

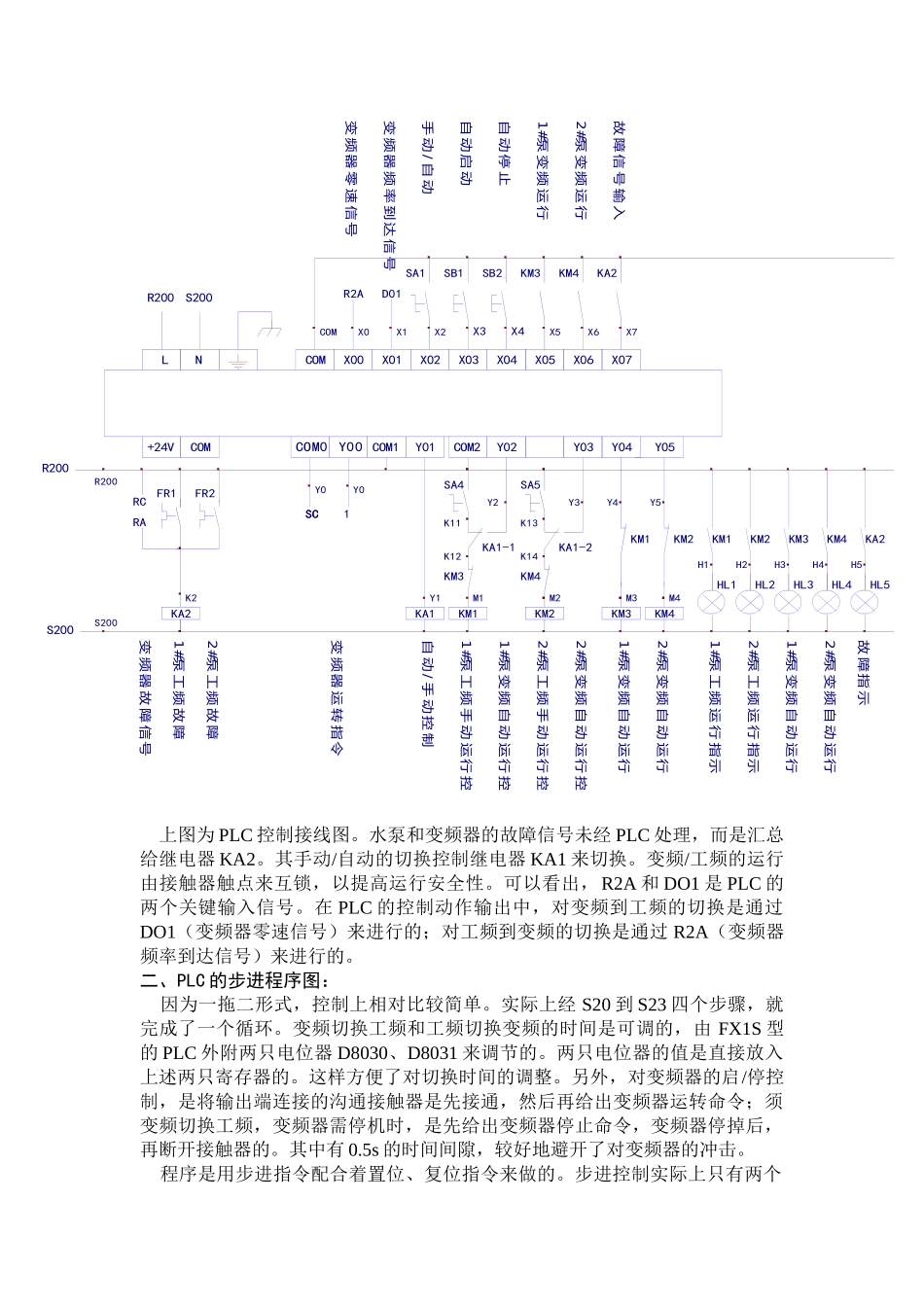

变频恒压供水一拖二 PLC 程序解析——PLC 步进指令应用实例之一一、变频恒压供水系统主电路和控制线路图：M1R200S200RQF1L31TA1QF0S2S130A450VFU2FU1PEL3L2L1ST1SCVIN+15VAUSGNDR2ARCR2CDOGD01M0u380V220VRAM2QF2QF3QF4FR1FR2KM3KM4KM1KM2电 源 电 压 指 示工 作 电 流 指 示1#泵 变 频 运 行2#泵 变 频 运 行1#泵 工 频 运 行2#泵 工 频 运 行控 制 电 源柜 体 散 热 风 机Y00COM运转指令PT2.2k300R1k2.2k压力反馈信号给定压力值故障触点信号COMX01X00 零速信号频率到达 此系统是 2000 年前后，由上海博源自动化有限公司制作的（很想念他们，多年未联系了）。主电路结构为变频一拖二形式。控制原理简述如下： 系统由变频器、PLC 和两台水泵构成。利用了变频器控制电路的 PID 等相关功能，和 PLC 配合实施变频一拖二自动恒压力供水。具有自动/手动切换功能。变频故障时，可切换到手动控制水泵运行。 控制过程：水路管网压力低时，变频器启动 1#泵，至全速运行一段时间后，由远传压力表来的压力信号仍未到达设定值时，PLC 控制 1#泵由变频切换到工运行，然后变频启动 2#泵运行，据管网压力情况随机调整 2#泵的转速，来达到恒压供水的目的。当用水量变小，管网压力变高时，2#泵降为零速时，管网压力仍高，则 PLC 控制停掉 1#工频泵，由 2#泵实施恒压供水。至管网压力又低时，将 2#泵由变频切为工频运行，变频器启动 1#泵，调整 1#泵的转速，维修恒压供水。如此循环不已。 需要说明一下的是：变频器必须设置好 PID 运行的相关参数，和配合 PLC 控制的相关工作状态触点输出。详细调整，参见东元 M7200 的说明书。在本例中，须大致调整以下几个参数。1、设置变频器启/停控制为外部端子运行；2、设置为自由停车方式，以避开变频/工频切换时造成对变频器输出端的冲击；3、设置 PID 运行方式，压力设定值由 AUX 端子进入。反馈信号由 VIN 端子进入；4、对变频器控制端子——输出端子的设置。设定 RA、RC 为变频故障时，触点动作输出；设定 R2A、R2C 为变频零速时，触点动作输出；设定 DO1、DOG为变频器全速（频率到达）时，触点动作输出。LNR200COMX00X01X02X03X04X05X06X07COM+24VY00COM0Y01COM1Y02COM2Y04Y03Y05S200R2ACOMX0D01X1X2X3X4X5X6X7SA1SB1SB2KM3KM4KA2变 频器 零 速 信 号变 频器 频 率 到 达 信 号/手 动 自 动自 动启 动自 动停 止1#泵 ...
