PFC电路简介及设计计算VIP免费

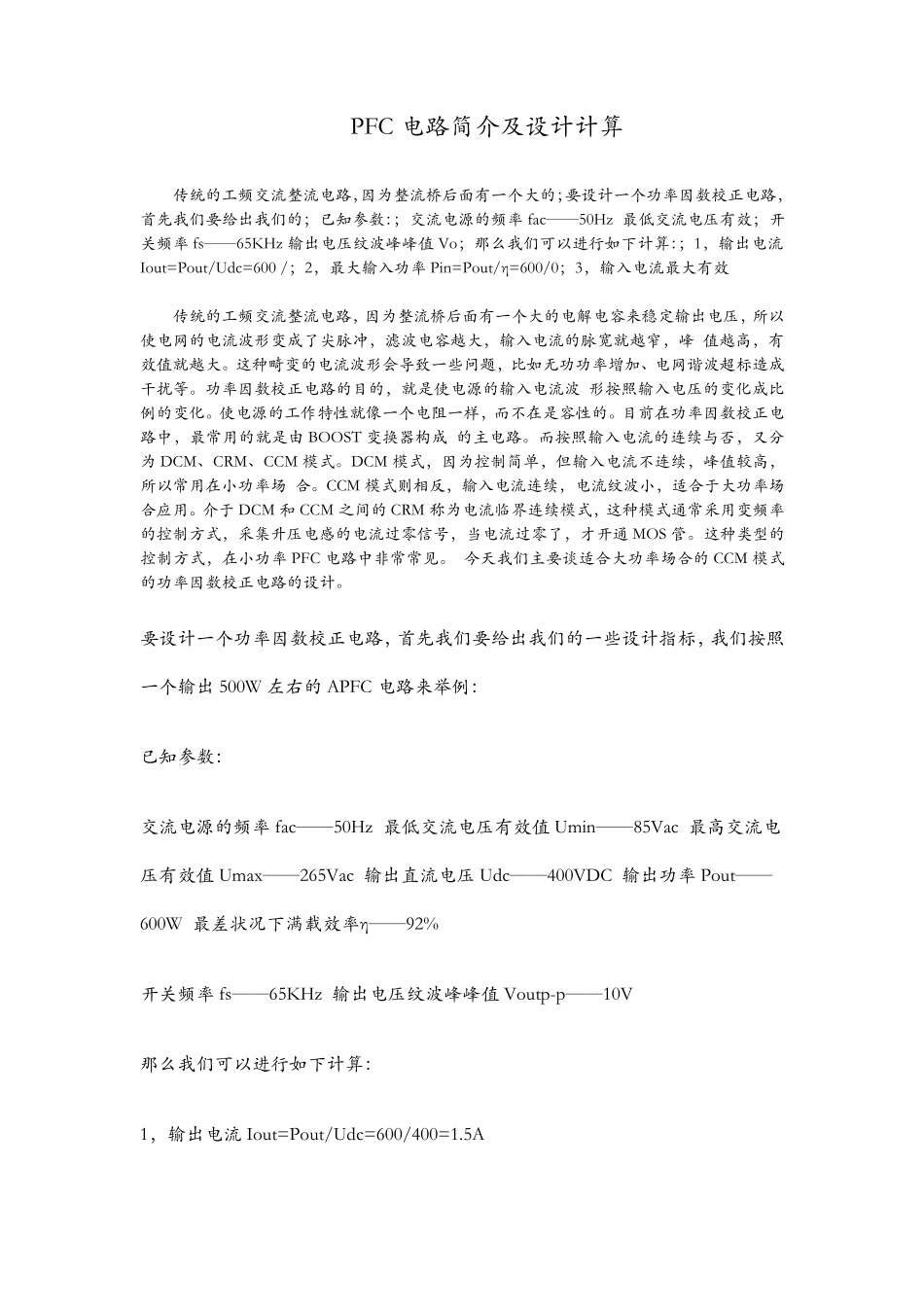

PFC电路简介及设计计算_第1页
1/11

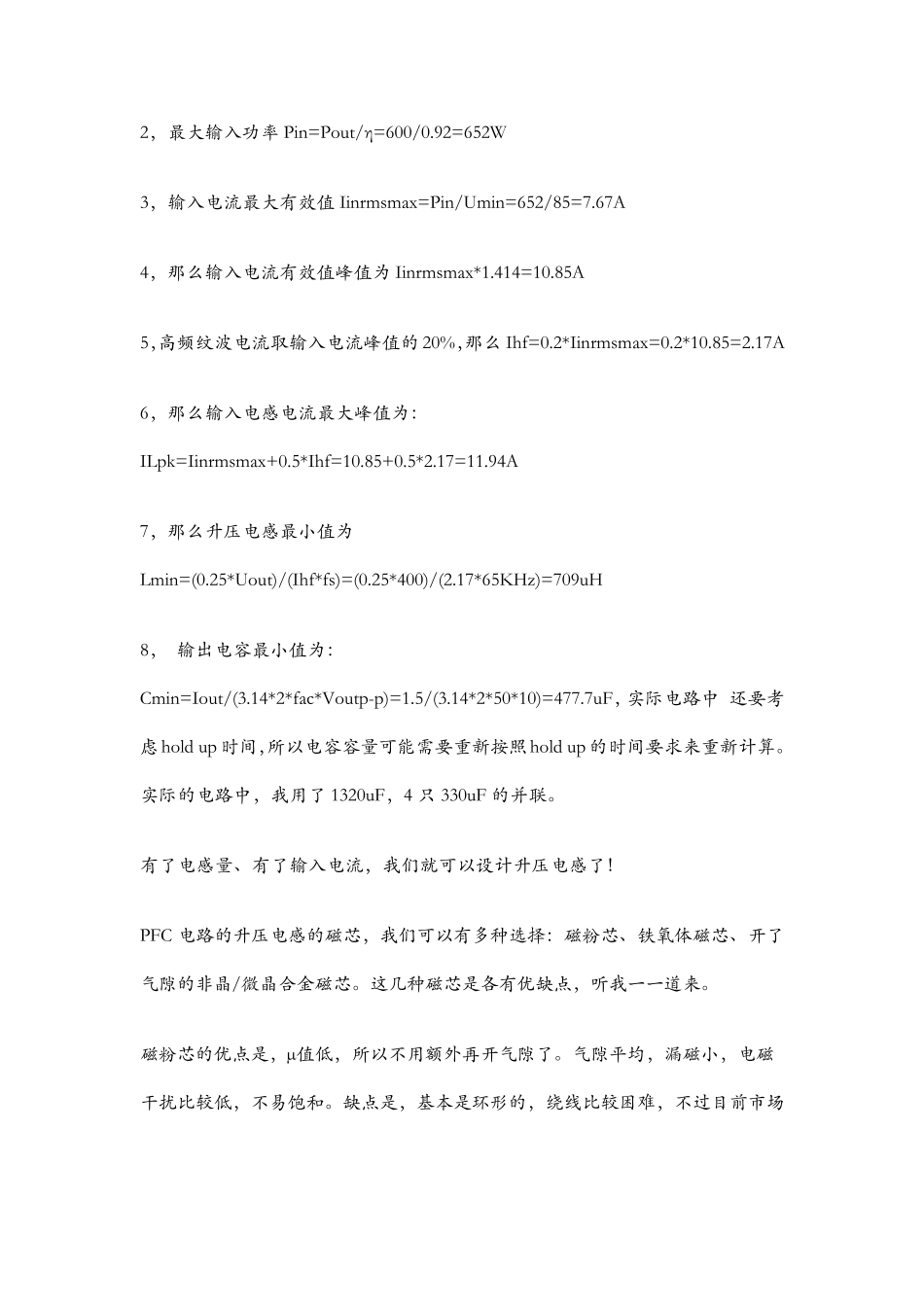

PFC电路简介及设计计算_第2页
2/11

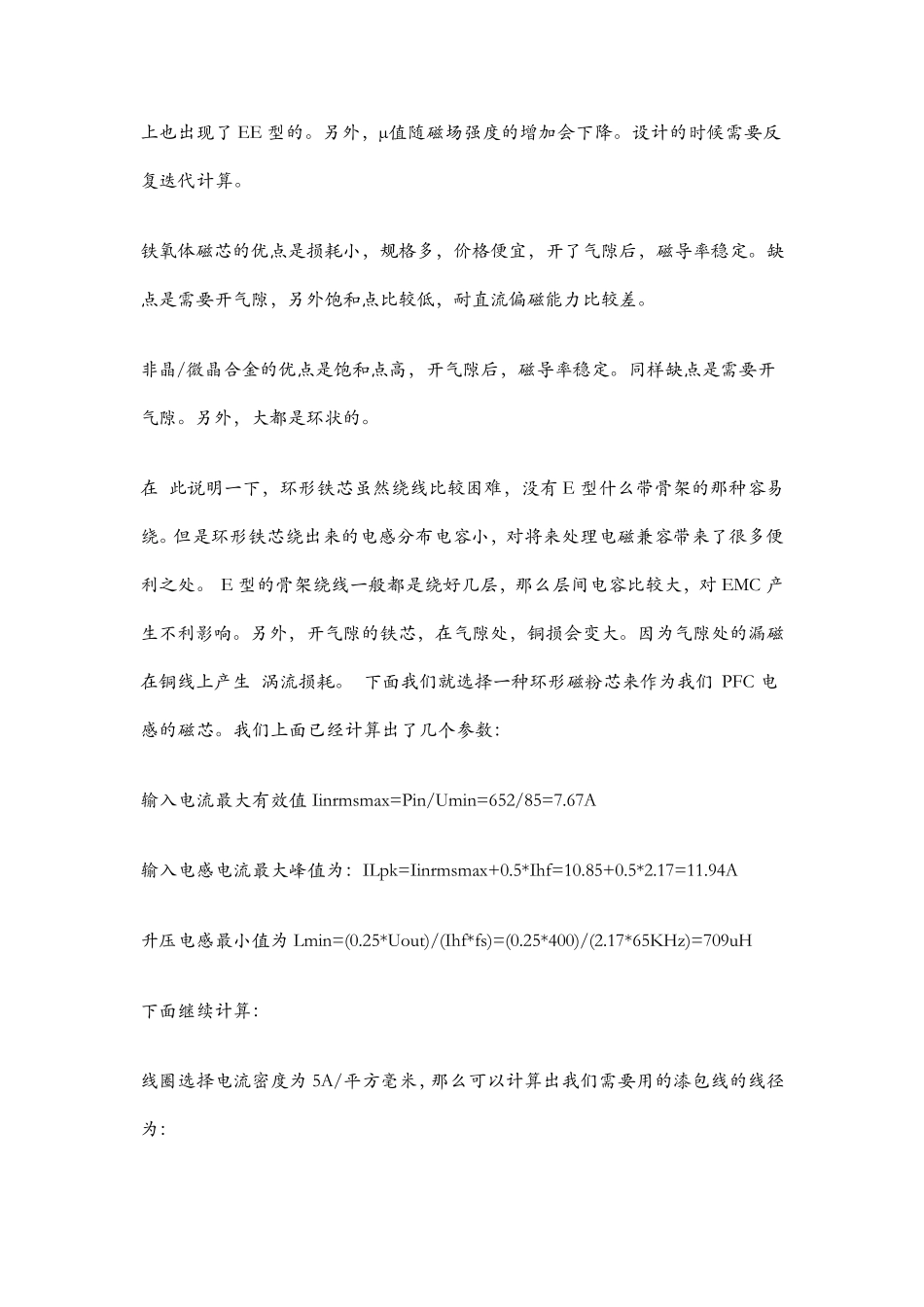

PFC电路简介及设计计算_第3页
3/11
PFC 电路简介及设计计算传统的工频交流整流电路,因为整流桥后面有一个大的;要设计一个功率因数校正电路,首先我们要给出我们的;已知参数:;交流电源的频率 fac——50Hz 最低交流电压有效;开关频率 fs——65KHz 输出电压纹波峰峰值 Vo;那么我们可以进行如下计算:;1,输出电流Iout=Pout/Udc=600 /;2,最大输入功率 Pin=Pout/η=600/0;3,输入电流最大有效传统的工频交流整流电路,因为整流桥后面有一个大的电解 电容 来 稳 定 输出电压,所 以使 电网 的电流波形 变 成 了 尖 脉 冲 ,滤 波电容 越 大,输入电流的脉 宽 就 越 窄 ,峰 值越 高 ,有效值就 越 大。 这 种 畸 变 的电流波形 会 导 致 一些 问 题 ,比 如无 功功率增 加 、 电网 谐 波超 标 造 成干 扰 等 。 功率因数校正电路的目 的,就 是 使 电源的输入电流波 形 按 照 输入电压的变 化 成 比例 的变 化 。 使 电源的工作 特 性 就 像 一个电阻 一样 ,而 不 在 是 容 性 的。 目 前 在 功率因数校正电路中 ,最常 用 的就 是 由 BOOST 变 换器构成的主电路。 而 按 照 输入电流的连续与否,又分为 DCM、 CRM、 CCM 模式。 DCM 模式,因为控制简单,但输入电流不 连续,峰值较高 ,所 以常 用 在 小功率场 合。 CCM 模式则相反,输入电流连续,电流纹波小,适合于大功率场合应用 。 介于 DCM 和 CCM 之间的 CRM 称为电流临界连续模式,这 种 模式通常 采用 变 频率的控制方式,采集升压电感的电流过零信号,当电流过零了 ,才开通 MOS 管。 这 种 类型的控制方式,在 小功率 PFC 电路中 非常 常 见。今天我们主要谈适合大功率场合的 CCM 模式的功率因数校正电路的设计。要设计一个功率因数校正电路,首先我们要给出我们的一些 设计指标 ,我们按 照一个输出 500W 左右的 APFC 电路来 举例 :已知参数:交流电源的频率 fac——50Hz 最低交流电压有效值 Umin——85Vac 最高 交流电压有效值 Umax——265Vac 输出直流电压 Udc——400VDC 输出功率 Pout——600W 最差状况下满载效率η——92%开关频率 fs——65KHz 输出电压纹波峰峰值 Voutp-p——10V那么我们可以进行如下计算:1,输出电流 Iout=Pout/Udc=600/400=1.5A2,最大输入功率 Pin=Pout/η=600/0.92=652W3,输入电流最大有效值 Iin...
