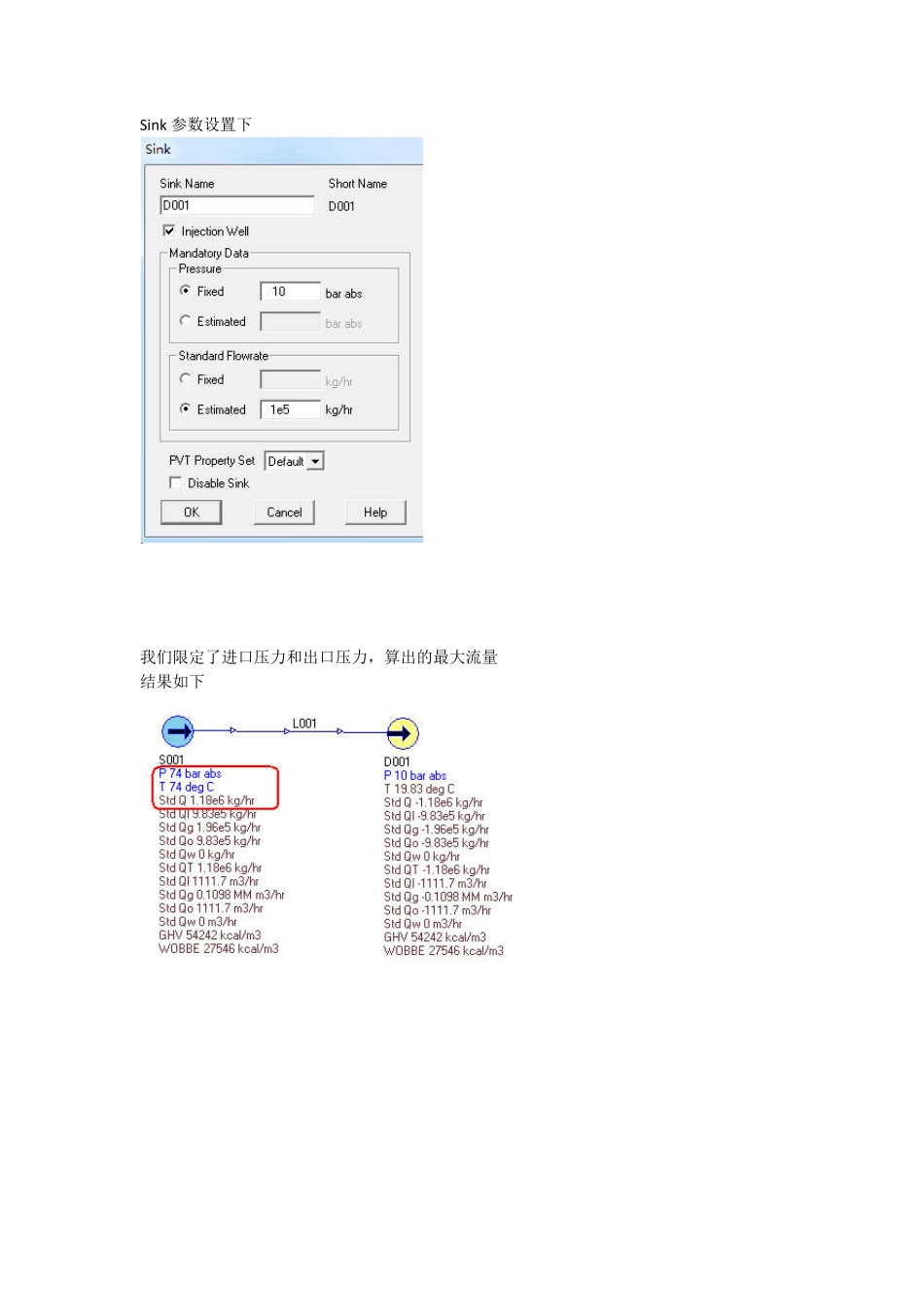

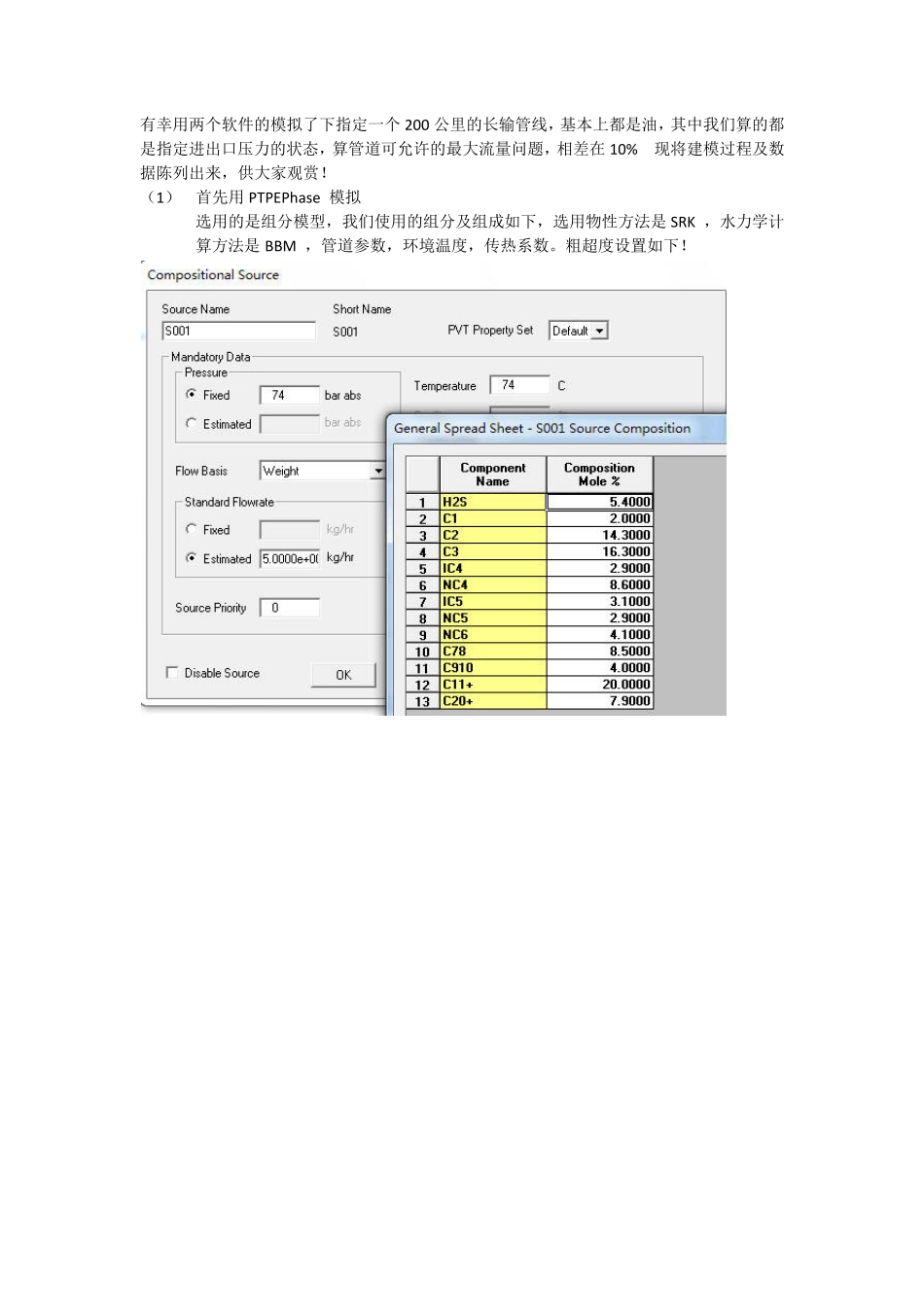

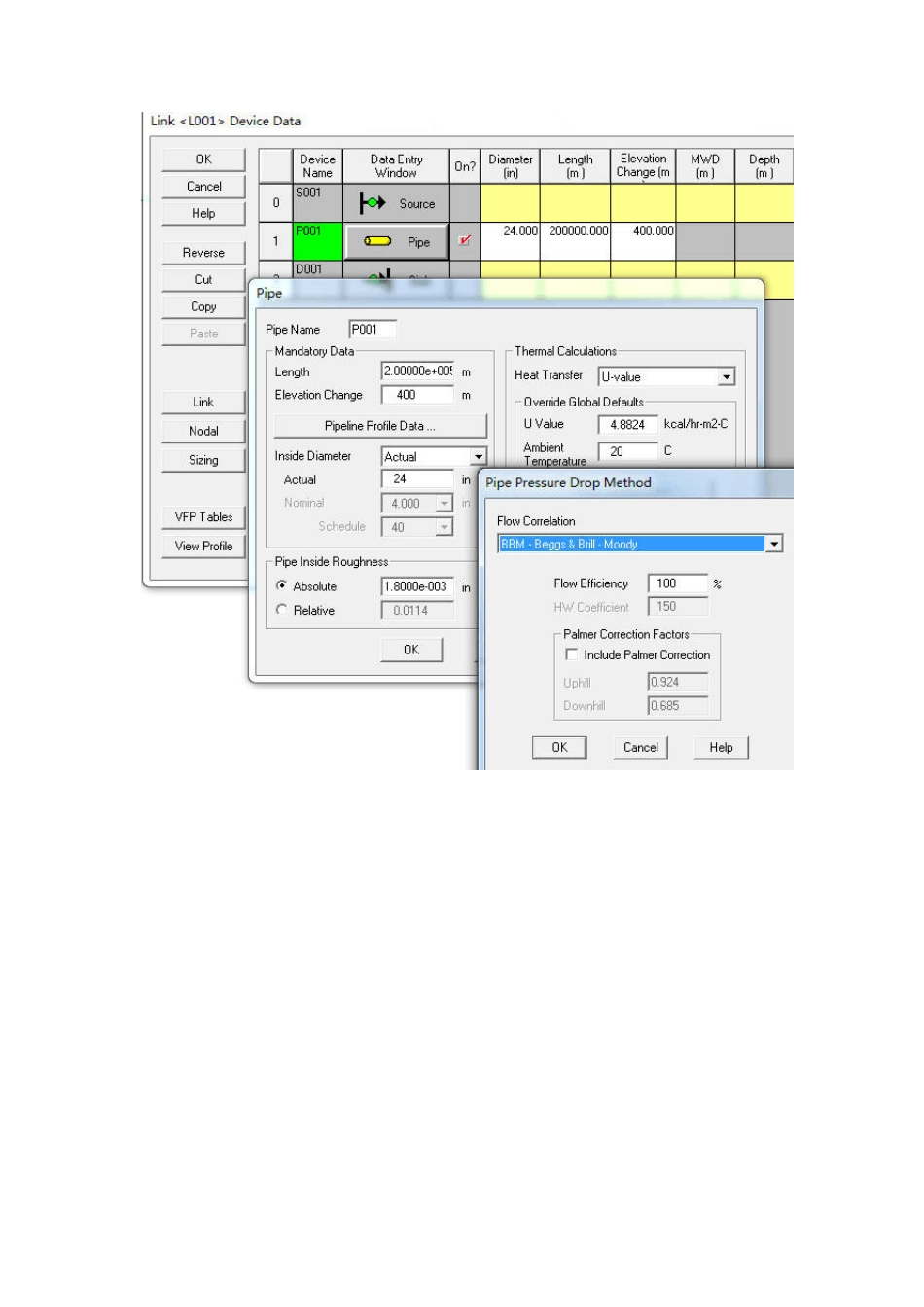

有幸用两个软件的模拟了下指定一个200 公里的长输管线,基本上都是油,其中我们算的都是指定进出口压力的状态,算管道可允许的最大流量问题,相差在10% 现将建模过程及数据陈列出来,供大家观赏! (1) 首先用PTPEPhase 模拟 选用的是组分模型,我们使用的组分及组成如下,选用物性方法是SRK ,水力学计算方法是BBM ,管道参数,环境温度,传热系数。粗超度设置如下! Sink 参数设置下 我们限定了进口压力和出口压力,算出的最大流量 结果如下 (2) 接下类我们用 HYSYS 软件模拟 整个模拟过程及所得的结果如下 、 结果比较,再输入的参数完全一致的情况下,给定的进口压力是74 公斤,出口为十公斤,核算出24in 管径的管子的最大流量分别是:软件pipephase 为1.18e6kg/h,HYSYS 软件计算出来的结果是1.06E6 kg/h,两个结果相差为10% 左右。 仅供各位爱好者参考
