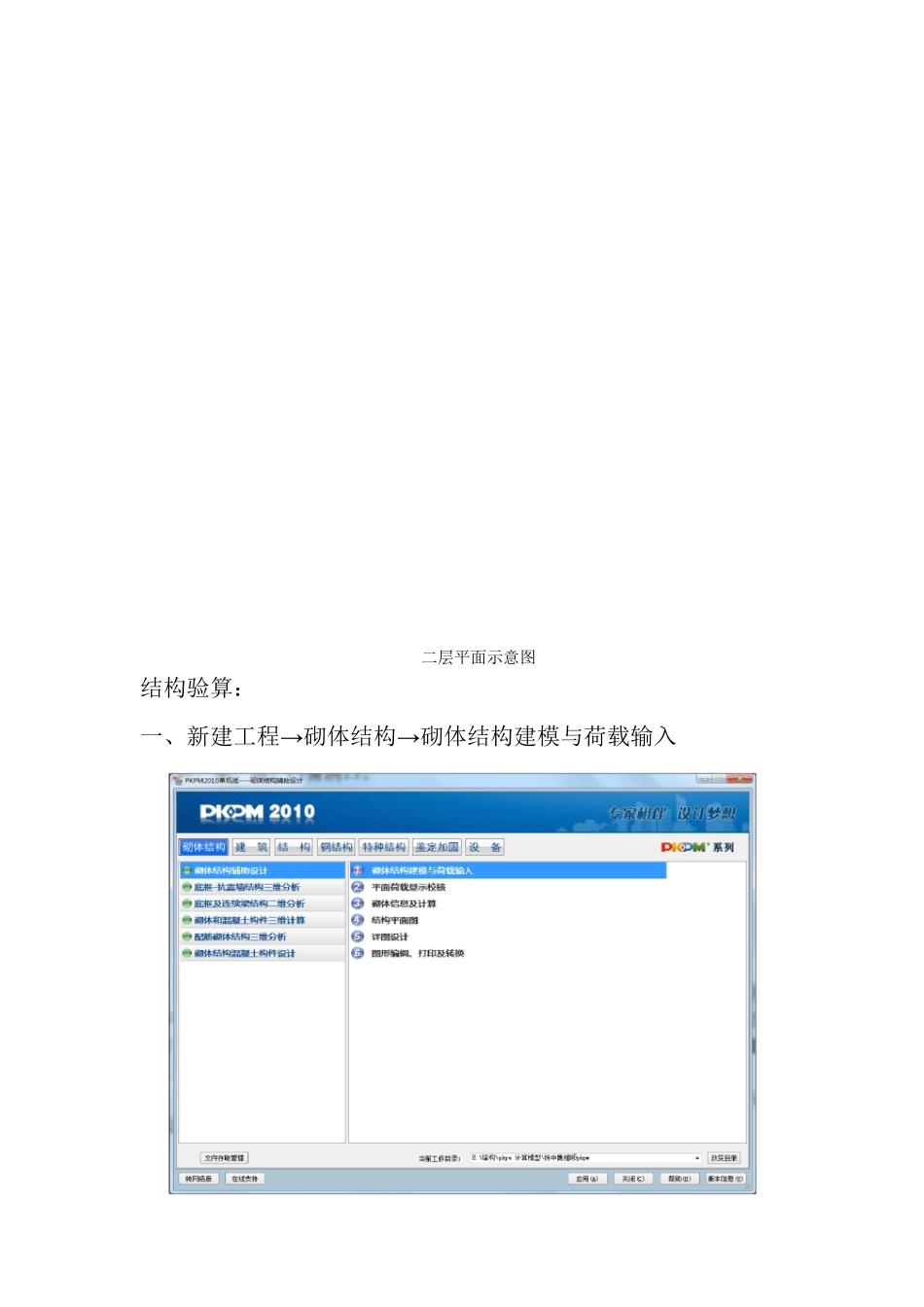

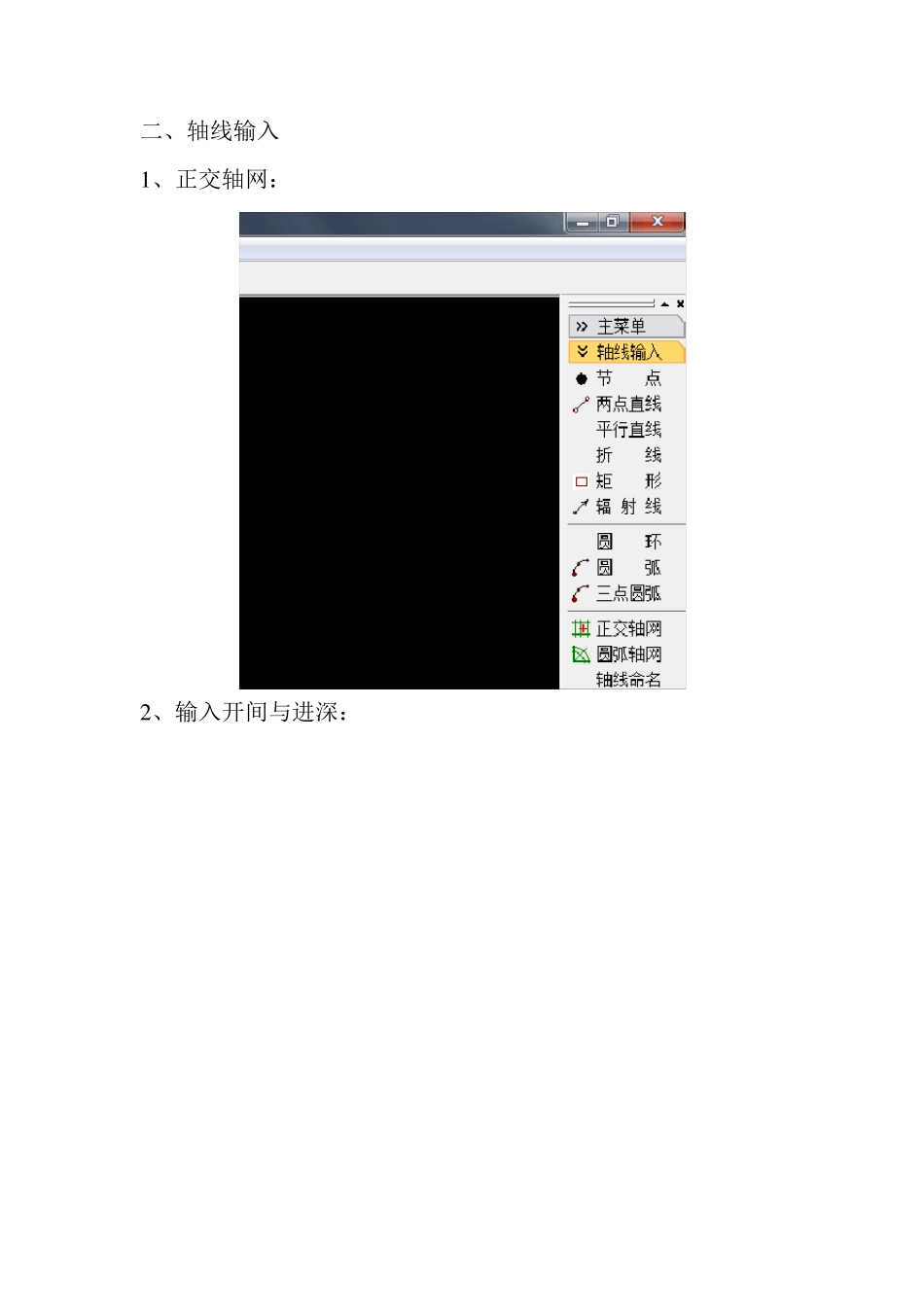

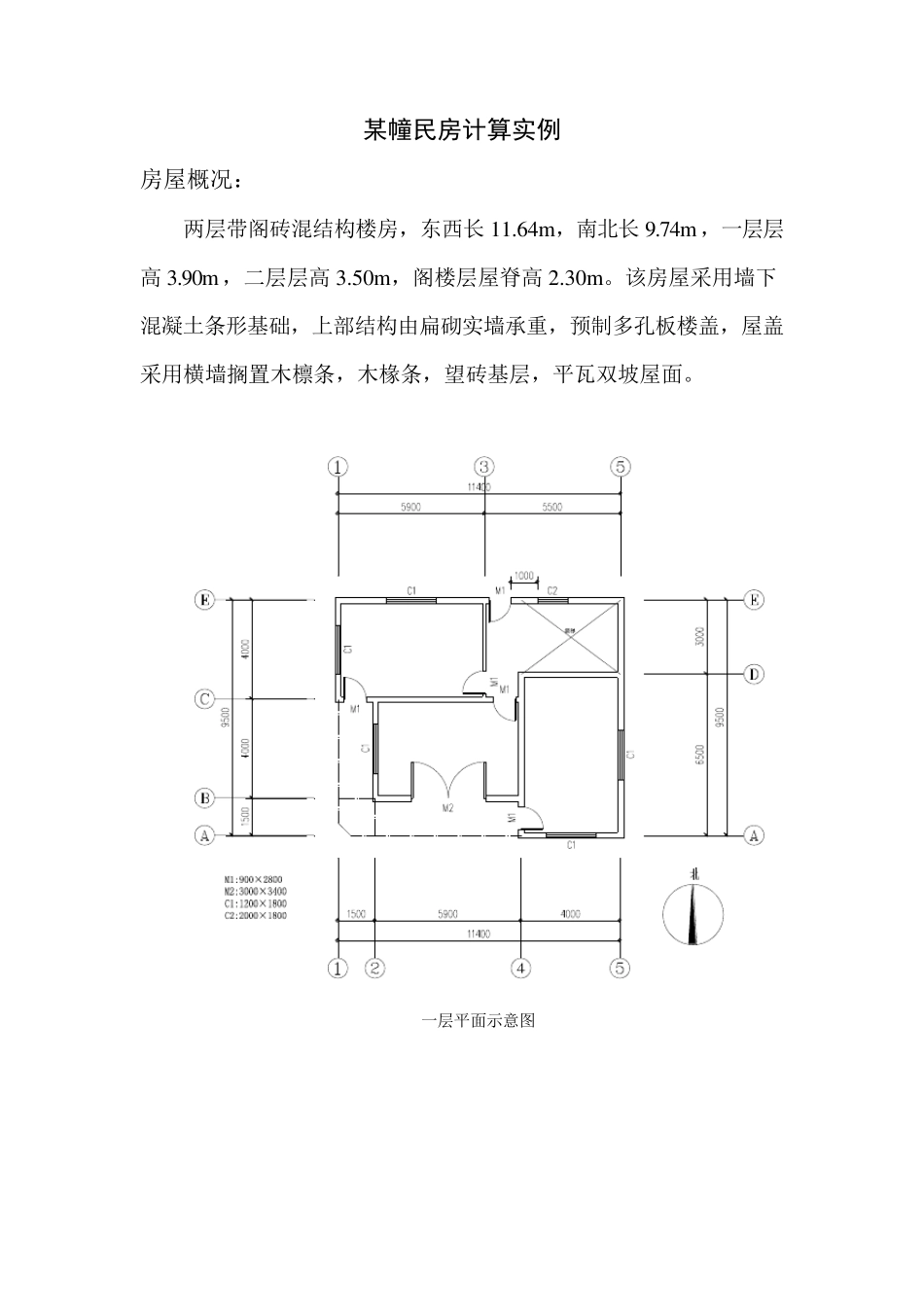

某幢民房计算实例 房屋概况: 两层带阁砖混结构楼房,东西长11.64m ,南北长9.74m ,一层层高3.90m ,二层层高3.50m ,阁楼层屋脊高2.30m 。该房屋采用墙下混凝土条形基础,上部结构由扁砌实墙承重,预制多孔板楼盖,屋盖采用横墙搁置木檩条,木椽条,望砖基层,平瓦双坡屋面。 一层平面示意图 二层平面示意图 结构验算: 一、新建工程→砌体结构→砌体结构建模与荷载输入 二、轴线输入 1 、正交轴网: 2 、输入开间与进深: 三、楼层定义 1、本层信息 注:1、底层标准层层高需加上基础高度; 2、阁楼层为坡屋面时阁楼层层高需折算成阁楼层檐口高加上屋脊高的 1/3~1/2。 2 、柱、主梁、墙、洞口的布置 (1 )定义柱、主梁、墙、洞口的截面尺寸及材料类别 注:1 、布置时需注意墙、柱、梁、洞口的偏心(默认居中); 2 、洞口布置时一面墙只能布置一个洞口,若需要布置多个洞口时需增加节点和注意两个洞口之间墙段的距离; 3 、窗洞布置时需注意底部标高。 3 、楼板生成 (1 )生成楼板 注:1 、生成楼板时默认生成现浇板; 2 、楼梯间板厚修改为 0 ; 3 、若本层无现浇板或预制板则需布置全房间洞; (2 )布预制板 注:1 、布预制板时需注意板的宽度、方向(承重墙不同); 2 、屋面为平瓦屋面时,屋面板布置参考布预制板; 四、荷载输入 1 、恒活设置 注:1 、恒载取值为现浇板、板底粉刷、板面找平粉刷等的自重(若有设计图纸则参考设计图纸,若无设计图纸参考荷载规范和经验取值); 2 、活载取值参考荷载规范(住宅一般取 2 .0 ,上人屋面取 2 .0 ,不上人屋面取 0 .5 ); 2 、楼面荷载(荷载查改) 注:1 、楼梯间恒载取值一般为 7 .0 (参考荷载规范); 2 、卫生间、阳台、过道等活载取 2 .5 (参考荷载规范); 3 、住宅楼梯间活荷载取 2 .0 ,其它取 3 .5 (参考荷载规范)。 3 、梁间荷载 注:1 、梁间荷载取值为墙体扣除洞口后的梁间均布线荷载 2 、(墙体体积-洞口体积)*墙体容重/墙段长度 五、添加新标准层 注:1、增加新标准层全部复制后进行修改,重复步骤三~四; 六、设计参数 1、总信息 2、材料信息 3 、地震信息 注:1 、参数选取参考抗震设计规范; 2 、计算振型个数为层数* 3 ; 4 、风荷载信息 注:1 、参数选取参考荷载规范; 七、楼层组装 1 、楼层组装 2 、整楼模型 3 、保存→退出→存盘退出 八、砌体信息及计算 1 、参数定义(砌体信息) 2 、材料强度 3 、受压计算
